Atte AUPS-40-120-OF Napájecí zdroj buf Smps 12V 3 5A

Popis produktu

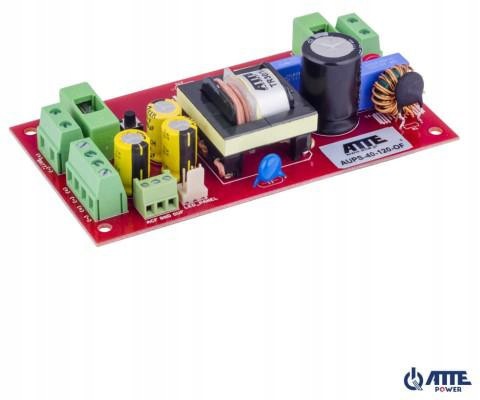

Napájecí zdroj 12V 3.5A AUPS-40-120-OF ATTE
Kód zboží: AUPS-40-120-OF
Zařízení je vhodným řešením problému vyrovnávacího napájení přijímačů vyžadujících nepřetržitý provoz při periodických výpadcích síťového napětí. Použití vyrovnávacího napájecího zdroje umožňuje výrazně prodloužit dobu provozu systému ve srovnání s aplikacemi využívajícími klasický záložní zdroj UPS. Systém je přizpůsoben pro práci s bezúdržbovými bateriemi SLA (gelové a AGM). Konstrukce OF (Open Frame) umožňuje zabudování zařízení do libovolného pouzdra, avšak nejpohodlnějším způsobem montáže jsou speciální pouzdra řady ABOX a montážní plechy vybavené systémovým otvorem v rastru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné vytvořené části krytu nebo montážního plechu.
Vybrané vlastnosti:
- Dlouhá doba udržování napájení ve srovnání s klasickými systémy využívajícími napájecí zdroje UPS
- Úspora energie a nízké předehřívání uvnitř skříně díky vysoké účinnosti napájecího zdroje (92 %)
- Rychlé nabíjení baterie proudem až 1,5 A
- Ochrana proti zkratu (SCP), přetížení (OLP), tepelné ochraně (OHP) a přepětí
- Ochrana akumulátoru před nadměrným vybitím (UVP), přetížením a zpětným připojením
- Možnost spuštění bez síťového napájení (z baterie)
- Technické výstupy OUF a ACF (kontrola provozu a integrace s ostatními systémy)
- Snadná montáž do skříní řady ABOX s otvorem pro systém v rastru o průměru 10,8 mm
Specifikace:
- Prostor pro akumulátor 1 x gelový akumulátor nebo AGM 12 V
- Výstupní napětí 10,8 ... 13,8 VDC
- Výstupní proud 3,5 A – nepřetržitý 5 A – maximální (při nabíjení baterie)
- Výkon napájecího zdroje 42 W – nepřetržitý výkon 60 W – maximální (při nabíjení baterie)
- Účinnost 92% @40 W
- Vstupní napětí 190 ... 260 VAC, 50 Hz
- Nabíjecí proud baterie až 1,5 A (závisí na stupni vybití baterie)
- Zabezpečení vstupu napájecího zdroje Pojistka proti tavení 3,15A
- Zabezpečení výstupu napájecího zdroje Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 7 A (automatický návrat po zkratu) Provoz z baterie: Pojistka proti tavení 6,3 A
- Ochrana obvodu baterie Ochrana proti zpětnému připojení baterie a přetížení: Pojistka proti tavení 6,3 A Ochrana před hlubokým vybitím: Odpojení baterie pro napětí nižší než 10,8 V
- Signalizace
- LED1 (žlutá) – přítomnost síťového napětí
- LED2 (zelená) – přítomnost výstupního napětí
- LED3 (červená) – nabíjení akumulátoru
- Technické výstupy
- OUF – žádné napětí +DC_OUT (NC)
- ACF – žádné střídavé napětí (NC)
- Výstupy typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
- Spuštění při výpadku napájení AC Tlačítko START
- Konstrukce pouzdra není k dispozici – modul pro zabudování
- Montáž: Zacvakávací distanční kolíky, montážní otvory v rastru 10,8 mm
- Pracovní teplota -25 ... +50 °C
- Rozměry (Š x V x H) 118 x 65 x 32 mm
- Hmotnost 0,14 kg
