Atte SDIP-20-AD0 Adaptér Poe na 5V/12V/24V

Popis produktu

NAPÁJENÍ jiného zařízení ze zdroje PoE
Adaptér PoE Gigabit Ethernet snižující napětí Vout 5V/12V/24V, Pout max 20W 802.3at/af a PASSIVE

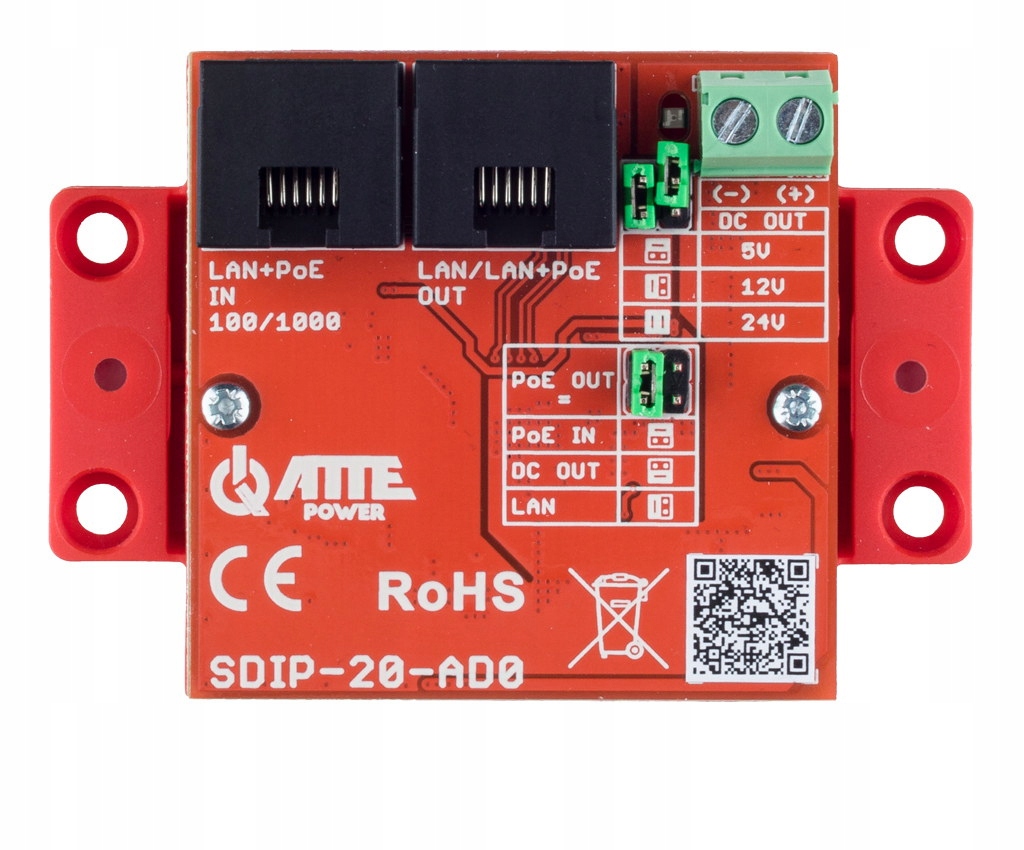

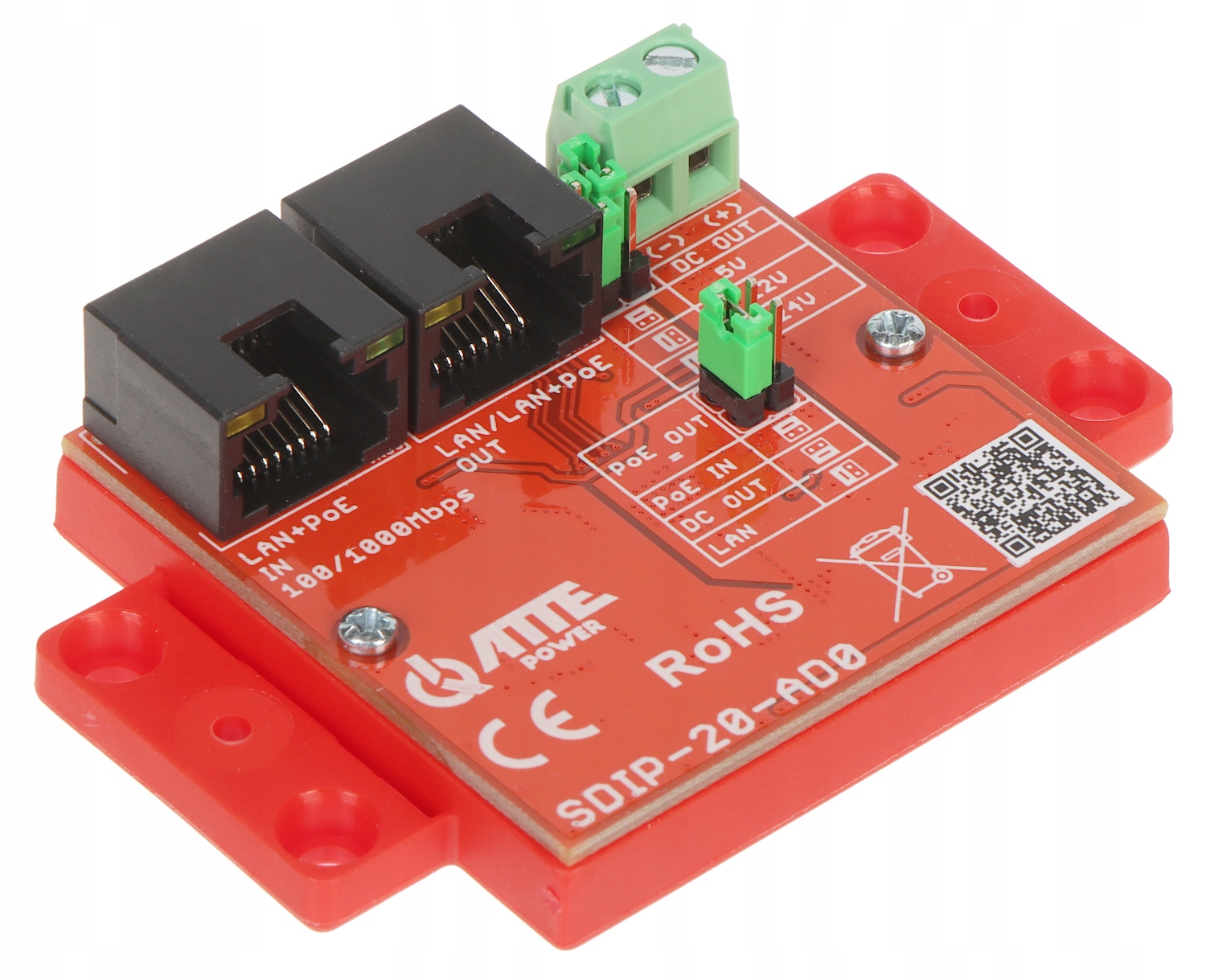

Adaptér SDIP-20-AD0 je určen pro napájení dalších zařízení přes PoE linku nebo pro snížení napětí PoE přítomného v konektoru RJ45 při propustnosti 10/100/1000Mbps. Správné kombinace propojek umožňují zvolit správnou konfiguraci napájení POE na výstupu i úroveň výstupního napětí z měniče. Jedna sada propojek umožňuje zvolit hodnotu výstupního napětí DC měniče na úrovni 5 V, 12 V nebo 24 V. Druhá sada propojek je zodpovědná za konfiguraci napájení dostupného na výstupním portu LAN. Umožňuje přenést napájení PoE na výstup ze vstupu, snížit napětí PoE na nastavené pomocí propojek v měniči nebo vypnout napájení a ponechat pouze přenos LAN. Adaptér je určen pro spolupráci s PoE switchem pracujícím ve standardu 802.3at/af nebo PoE PASSIVE.Zařízení má velmi malé rozměry, což umožňuje snadné zabudování do malých prostor. Dodatečné montážní kolíky nebo adaptér umožňují montáž do skříní ABOX nebo na lištu TH35.
NEJDŮLEŽITĚJŠÍ VLASTNOSTI:
- vstupní i výstupní port zajišťují přenos LAN (LAN + PoE) s rychlostí 1000 Mbps
- v jednom zařízení kombinujeme funkčnost celé rodiny měničů řady ASDC-12-xx-HS
Instalační poznámky:
- Celkový příkon připojených přijímačů nesmí překročit rozpočet výkonu nabízený napájecím přepínačem.
- Před připojením přijímače se ujistěte, jaká je správná úroveň napětí PoE a na kterých párech by mělo být napájení uvedeno.
- Před připojením PoE přijímačů PASSIVE (např. WiFi antény) ujistěte se, že hodnota napětí a polarizace na pinech RJ45 přepínače nebo napájecího adaptéru jsou v souladu s hodnotami povolenými přijímačem.
- Uvedení nesprávného napájecího napětí, chybné polarity nebo výběr špatných napájecích párů může mít za následek nestabilní provoz nebo v některých případech poškození zařízení
TECHNICKÉ ÚDAJE:
Podporované napájecí zdroje PoE
802.3 at/af RJ45 port 10/100/1000Mbps
PASSIVE PoE RJ45 port 10/100/1000Mbps
Konektory
2x RJ45 port 10/100/1000Mbps
Výstupní napětí Vout – propojovací terminál DC OUT
Výstupní napětí
DC OUT 5 VDC / 12 VDC / 24 VDC +/-5% nastavitelné pomocí propojky
PoE OUT chybí / 5 VDC / 12 VDC / 24 VDC +/- 5% nastavitelné pomocí propojky
PINY PoE: 4,5 (V+) 7,8 (V-) PassivePoE
Výstupní výkon DC OUT
max. 20 W
Vstupní napětí
44 ... 56 VDC (PoE)
PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
Zabezpečení
Ochrana proti přetížení měniče 2A s návratem do auta
Signalizace
LED červená – přítomnost výstupního napětí
Konstrukce pouzdra
Univerzální montážní základna, montážní kolíky, kolejnice TH35 s přídavným držákem, možnost přišroubování na rovný povrch
Stupeň ochrany
IP20
Rozsah provozních teplot
-25°C ... +50°C
Rozměry
51 x 51 (73) x 21 mm
Hmotnost
0,031 kg
