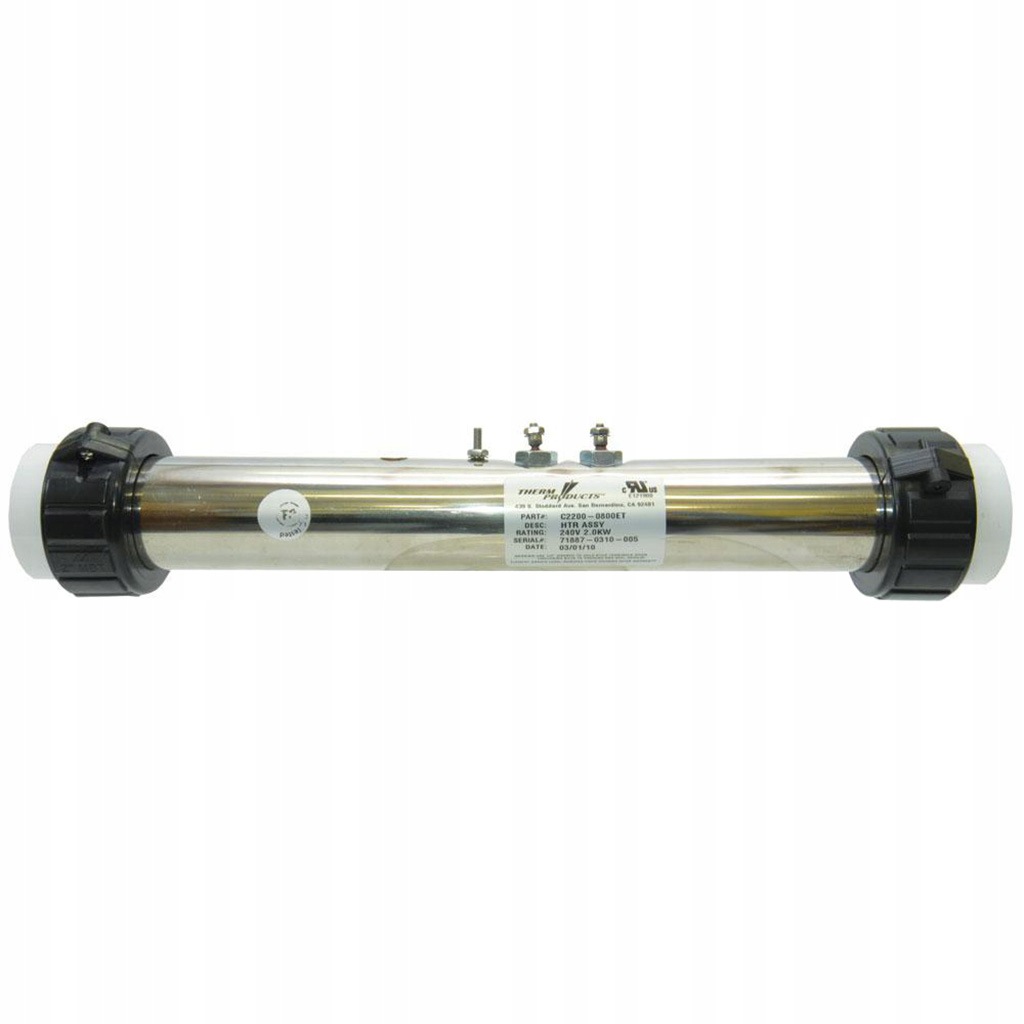

Vodní ohřívač Gecko Heat.wav 2.0 kW Sspa

Popis produktu

Vodní ohřívač Gecko SSPA 2 kW se vstupem pro snímač průtoku pro vířivku SPA
Topidlo Gecko SSPA 2 kW 230 V pro zahradní lázně – topná jednotka 2“
Ohřívač Gecko SSPA 2 kW je kompletní topný systém určený pro instalaci do řídicích systémů Gecko SSPA . Prvek pracuje při napětí 230 V / 50 Hz , dosahuje jmenovitého výkonu 2,0 kW a odebírá proud na úrovni přibližně 8–8,5 A .
Sestava je vybavena trubkovým topným tělesem vyrobeným ze slitiny Incoloy , tlakovým spínačem Tecmark 2 PSI , montážní kapsou na snímač tepelné ochrany Hi-Limit a hydraulickými přípojkami 2" . Délka topného tělesa je přibližně 365 mm .
Ohřívač se používá především s kompaktními bílými ovládacími moduly Gecko SSPA a může být k dispozici u vybraných modelů zahradních lázní značek LA Spa, Dimension One, Arctic Spas, Coyote Spas, Sunrise Spa, Hot Spot a dalších zařízení využívajících kompatibilní ovládací systém.
Elektrické parametry
Parametr Hodnota Výrobce Gecko Typ prvku Kompletní topná jednotka Kompatibilní řídicí systém Gecko SSPA Jmenovitý výkon 2,0 kW Jmenovité napětí 230 V AC Frekvence 50 Hz Pracovní proud cca. 8–8,5 A Typ topného tělesa Trubkový Materiál topného tělesa Incoloy
Hydraulické a mechanické parametry
Parametr Hodnota Průměr hydraulických přípojek 2" Typ přípojek Ženské, plastové Délka trubky cca. 365 mm Kontrola průtoku Tlakový spínač Typ tlakového spínače Tecmark Spínací tlak 2 PSI Upevnění sestavy Dvojité hliníkové objímky Umístění kapsy Hi-Limit Spodní část těla Kompatibilita senzorů Gecko /HydroQuip Podobné označení HT-GHW20 Množství v balení 1 ks
Výstavba topného zařízení
Sestava se skládá z kovové trubky, uvnitř které se nachází odporový prvek o výkonu 2 kW . Během provozu je elektrická energie přeměněna na tepelnou energii a přenášena do vody protékající tělesem ohřívače.
Topné těleso je vyrobeno z materiálu Incoloy , který se používá v komponentách určených pro práci ve vodním prostředí a při zvýšené teplotě.
Korpus je stabilizován pomocí dvojitého hliníkového upevnění , které udržuje ohřívač ve správné poloze v rámci ovládacího modulu.
Tlakový spínač Tecmark 2 PSI
Ohřívač je vybaven mechanickým tlakovým spínačem Tecmark 2 PSI . Tento prvek kontroluje hydraulické podmínky v systému a spolupracuje s řídicím systémem topného tělesa.
Přiměřený tlak generovaný průtokem vody způsobuje změnu stavu tlakového spínače, což umožňuje řídicímu systému ověřit podmínky potřebné pro spuštění topení.
Při výměně topného zařízení je nutné správně znovu připojit kabely tlakového spínače.
Zabezpečení Hi-Limit
Na spodní straně těla se nachází kapsa určená pro senzor Hi-Limit . Tento senzor je součástí systému tepelné ochrany zahradních lázní.
Jeho úkolem je monitorovat teplotu topného systému a umožnit regulátoru vypnutí topení v případě překročení parametrů stanovených řídicím systémem.
Hydraulické přípojky 2"
Ohřívač má dvě hydraulické přípojky o velikosti 2 palce , vyrobené z bílého plastu. Přípojky umožňují zapnutí topné jednotky do oběhu vody v zahradním lázeňském zařízení.
Před montáží je nutné ověřit:
- průměr instalace,
- typ šroubků,
- rozteč přípojek,
- délka těla ohřívače,
- stav těsnění,
- kompatibilita s existujícím hydraulickým systémem
Kompatibilita
Sestava je určena především pro spolupráci s malými bílými ovládacími boxy Gecko SSPA .
Může se vyskytovat ve vybraných zařízeních takových značek jako:
- Lázně,
- Dimension One,
- Arctic Spas,
- Coyote Spas,
- Sluneční lázně,
- Hot Spot.
Samotná značka zahradních lázní však není dostatečným kritériem pro výběr dílů. Stejný výrobce může používat různé řídicí systémy a různé verze topných těles.
Kritéria správného výběru ohřívače
Před objednáním je nutné porovnat starý ohřívač s nabízeným modelem z hlediska:
- jmenovitý výkon 2,0 kW ,
- napětí 230 V ,
- frekvence 50 Hz ,
- délka těla přibližně 365 mm ,
- průměr přípojek 2" ,
- umístění elektrických přípojek,
- typu a umístění tlakového spínače,
- hodnoty vypínače 2 PSI ,
- umístění kapsy senzoru Hi-Limit,
- způsobu upevnění,
- kompatibilita s ovladačem Gecko SSPA.
Vizuální kompatibilita by neměla být jediným základem pro výběr dílů.
Důležité montážní informace
Montáž ohřívače by měla být prováděna při zcela odpojeném napájení zařízení. Po instalaci je nutné zkontrolovat těsnost hydraulických spojů, správné umístění senzorů a správnost
