Magnetický Filtr Odlučovač Nečistot Ibo 3/4 Palce DN20 Klíč Ventil

Popis produktu

Magnetický separátor IBO IBF DN20 (3/4") – účinná ochrana topných systémů
Magnetický separátor IBO IBF DN20 je spolehlivým řešením ochrany systému ústředního vytápění před usazeninami železa, oxidů a dalšími nečistotami vznikajícími v důsledku koroze. Použití filtru zabraňuje ucpávání instalačních prvků, jako jsou čerpadla, výměníky a ventily, což se což se promítá do vyšší účinnosti systému a nižších nákladů na vytápění. Separátor lze také použít v chladicích a solárních instalacích.
✅ Nejdůležitější výhody
✔ Účinná filtrace: odstraňuje magnetické částice (rez, oxidy železa) i nemagnetické částice
✔ Silný magnet 9000 Gauss: přitahuje feromagnetické nečistoty již při prvním průtoku
✔ Filtrační vložka z z nerezové oceli: zadržuje větší částice a usazeniny
✔ Snadná montáž: otočný šroubení 3/4“ a možnost horizontální nebo vertikální montáže
✔ Pohodlné čištění: Vypouštěcí ventil umožňuje rychlé odstranění nahromaděných nečistot

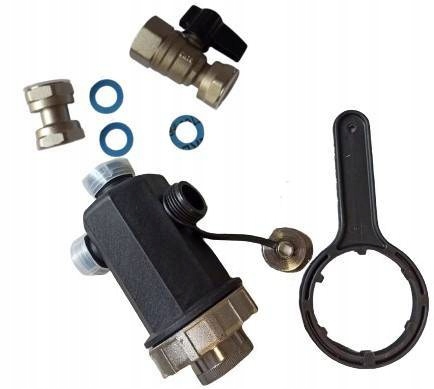

✔ Kompletní sada: klíč a těsnění jsou součástí balení
✅ Technické údaje
✔ Rozměry: 120 x 193 mm
✔ Maximální pracovní tlak: 3 bar (0,3 MPa)
✔ Maximální teplota kapaliny: 90 °C
✔ Filtrace: ≥ 500 μm
✔ Maximální průtok: 30 l/min
✔ Síla magnetu: 9000 Gauss
✔ Připojení: 3/4” x 3/4”
✔ Materiál: mosaz / PA66-GF30
✔ Hmotnost: 600 g
✅ Stavba
1. 3/4 otočný šroubení usnadňuje montáž
2. Věc
3. Filtrační síťka INOX
4. Magnet
5. Vypouštěcí ventil
6. 3/4 kulový kohout
Magnetické filtry mají dvojí úkol při zadržování různých druhů nečistot díky použití dvojitého filtračního systému.
V případě tekoucí kapaliny v systému musí projít filtrem, aby mohla pokračovat v cirkulaci. Usazeniny procházející filtrem jsou zadržovány díky speciálnímu designu, který se skládá ze dvou filtračních prvků. Prvním prvkem, který je zodpovědný za separaci feromagnetických (tedy magnetických) nečistot, je externě namontovaný magnet o síle 9000 Gaussů. Dalším prvkem, který zadržuje nemagnetické pevné nečistoty, je filtrační vložka vyrobená z z nerezové oceli se strukturou síta.
Filtrační komora má větší průměr než trubky, což způsobuje zpomalení místní rychlosti proudění kapaliny uvnitř filtru a tím zpomaluje usazování nečistot. Díky tomuto designu je magnet schopen přilákat většinu feromagnetických nečistot, zatímco větší magnetické i nemagnetické částice jsou zadržovány filtrační vložkou. Poté mohou být nahromaděné nečistoty odstraněny pomocí vypouštěcího ventilu.
