Vyrovnávací napájecí zdroj Ropam PSR-ECO-2012 alarm

Popis produktu

PSR-ECO-2012

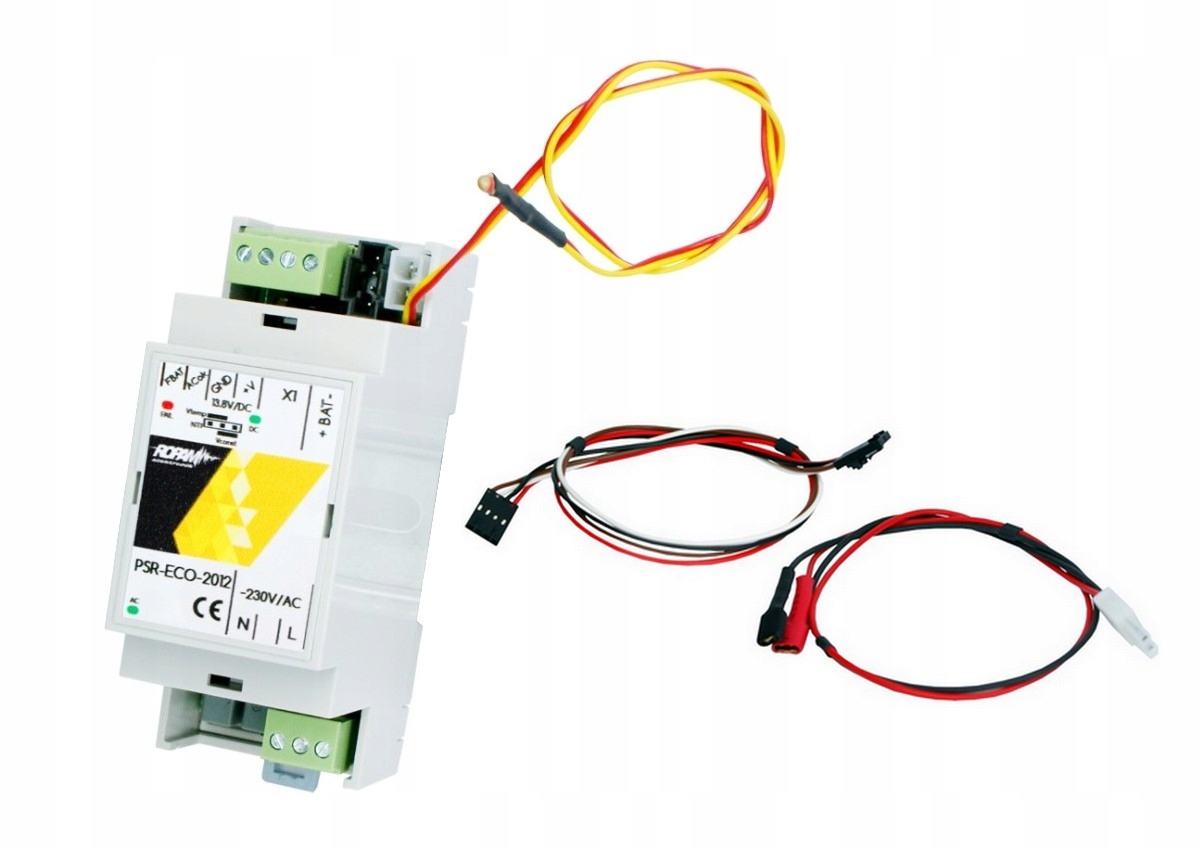

Vyrovnávací napájecí zdroj Ropam PSR-ECO-2012
Popis produktu:
INTELIGENTNÍ VYROVNÁVACÍ NAPÁJECÍ ZDROJ S VYSOKOU ÚČINNOSTÍ 90 % . ENERGETICKY ÚSPORNĚJŠÍ NEŽ KLASICKÉ NAPÁJECÍ ZDROJE NAPŘ. ALARMOVÉ ÚSTŘEDNY (celý klasický trafo systém + napájecí zdroj ústředny má obvykle účinnost 60-70 %). KROMĚ TOHO JE NABÍJENÍ BATERIE INTELIGENTNÍ . KOMPENZUJE NABÍJECÍ PROUD BATERIE VZHLEDEM K OKOLNÍ TEPLOTĚ. Prodlužuje životnost baterie a zachovává její plnou kapacitu po delší dobu. Konstrukce v souladu s normou PN-EN 50131-6, stupeň 1, 2 nebo 3, napájecí zdroj typu A. Napájecí zdroj v pouzdře DIN zabírá dva moduly.
Slouží k napájení ústředen, expandérů a GSM modulů společnosti Ropam (verze bez napájecího zdroje, tedy bez -PS) a instalatéři je používají k napájení expandérů firmy Satel zaměnitelně s napájecími zdroji APS-412.
Výkon napájecího zdroje 1,5 A (pro zařízení) + navíc obvod nabíjení baterie 0,7 A pro 12 V DC nebo 0,4 A pro 13,4 V DC.
⏩ Nejdůležitější vlastnosti:
- Splňuje požadavky normy PN-EN 50131-6
- Má pouzdro přizpůsobené pro montáž na DIN lištu
- Spolupracuje s akumulátory udržujícími kyselino-rybolov 1.2 Ah nebo 7 Ah
- Vyznačuje se vysokou účinností na úrovni 90 %
- Má technické výstupy – stav AC, stav baterie, jiné poruchy
- Má mnoho ochranných prvků – OCP, SCP, OHP, OVP, UVP
- Má galvanické oddělení PRI/SEC 3.5 kV
- Má optickou signalizaci provozu
✅ Funkce a parametry napájecího zdroje AC/DC, blok pro zpracování energie:
- Un=13,8V/DC
- výstupní výkon 20 W
- vysoká energetická účinnost 90 % v plném rozsahu práce,
- zvýšená galvanická separace PRI/SEC: 3,5 kV
- napájecí zdroj nepřerušitelného stejnosměrného napětí,
- elektronické a autonomní ochrany: proti přetížení OCP, proti zkratu SCP,
- teplotní OHP, přepěťové OVP, podpěťové UVP
- II. třída ochrany, bez PE obvodu,
- modulární skříň DIN 2M
✅ Funkce a parametry obvodu nabíječky akumulátoru:
- dvoufázové nabíjení akumulátoru I/U: stejnosměrné a stejnosměrné napětí,
- automatické kompenzace nabíjecího napětí, +/- 3,3 [mV/°C/článek] vzhledem k teplotě 25 °C
- elektronické zabezpečení s automatickým návratem: OCP, SCP, UVP a přepólováním (RPP),
- dynamický test a diagnostika baterie,
- podpora 12V olověných akumulátorů (SLA nebo AGM) 1.2 Ah až do 7 Ah.
✅ Stav provozu napájecího zdroje (dohled) a systémová komunikace:
- konstrukce a funkce v souladu s PN-EN 50131-6, stupeň, napájecí zdroj typ A
- technické výstupy: stav AC, stav baterie a další poruchy
- dohled a komunikace se systémy: OptimaGSM, BasicGSM 2, MultiGSM 2 (svazek),
- optická signalizace provozního stavu napájecího zdroje
POZNÁMKY: montáž do vyhrazených pouzder s indexem D např. O-R4D,
Technické údaje:
- Napájecí napětí 230 V AC
- Výstupní napětí 12 V DC
- Bufferový ANO
- Vnitřní ANO
- Dedikovaný akumulátor Kyselinově-olověný 1.2 Ah / 7 Ah
- Ochrana proti zkratu (SCP) ANO
- Ochrana proti přetížení (OLP) ANO
- Tepelná ochrana (OHP) ANO
- Spolupráce BasicGSM 2, MultiGSM 2, OptimaGSM
- Přepěťová ochrana (OVP) ANO
- Technické výstupy ANO
- Signalizace provozu ANO
- Shoda s EN 50131-6 ANO
Vyrovnávací napájecí zdroj
Spolupráce s udržovacím akumulátorem
Charakteristickým rysem napájecího zdroje je možnost spolupráce s olověným akumulátorem (SLA nebo AGM) o kapacitě 1.2 Ah nebo 7 Ah. Po použití může napájecí zdroj PSR-ECO-2012 pracovat v režimu vyrovnávací paměti, který udržuje systém v provozu v případě výpadku sítě 230 V AC. Napájecí zdroj se po výpadku elektrické sítě automaticky přepne do režimu akumulátorového napájení. Když se situace vrátí do normálu, napájecí zdroj se také vrátí do normálního režimu provozu a spustí proces nabíjení baterie.
Mezi charakteristické vlastnosti použitého obvodu baterie lze zařadit:
⏩ Dvoufázový proces nabíjení – stejnosměrný a konstantní proudový proud
⏩ Automatická kompenzace nabíjecího napětí +/- 3.3 mV/°C vzhledem k teplotě 25 °C
⏩ Podpora funkce dynamického testování a diagnostiky baterie
Obvod baterie má také řadu bezpečnostních prvků, jako jsou:
⏩ Přetížení (OCP)
⏩ Proti zkratu (SCP)
⏩ Podpěťové (UVP)
⏩ Před obrácenou polarizací (RPP)
Účinnost 90%
Stabilní parametry nepřetržitého provozu
Napájecí zdroj PSR-ECO-2012 se vyznačuje také vysokou účinností až 90 %. Pouze malá část energie je vylučována ve formě tepla během nepřetržitého provozu. V důsledku toho se napájecí
