Video transformátor TR-8M

Popis produktu

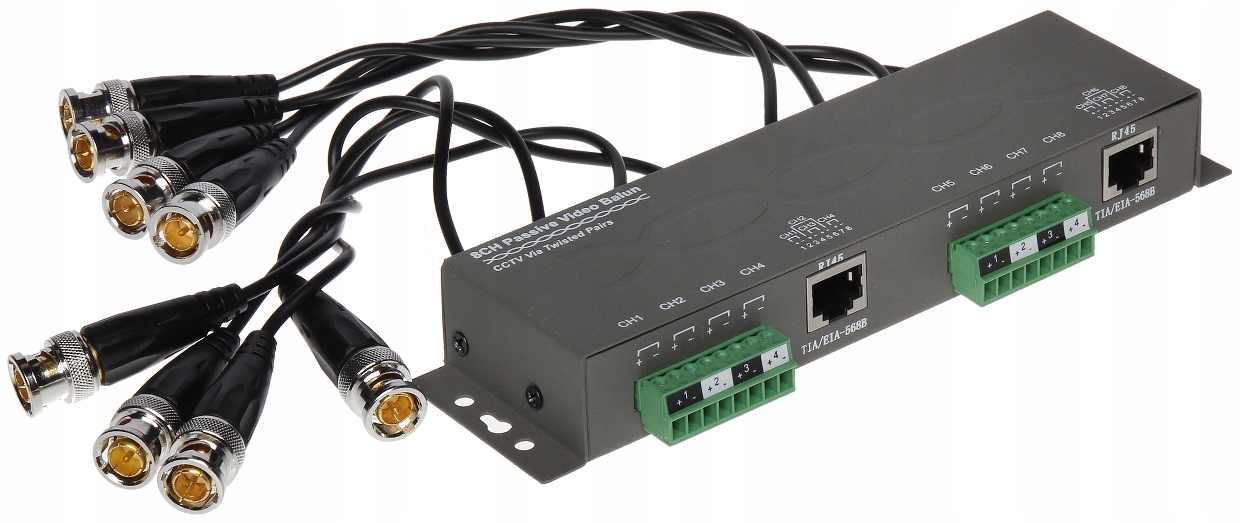

Video transformátor TR-8M
Kód zboží: TR-8M
TR-8M je určen pro přenos video signálu pomocí počítačového kroucení. Zařízení přizpůsobuje impedanci koaxiálního kabelu 75Ω impedanci symetrického kabelu a zajišťuje přenos obrazového signálu až do 400 m (počítačová svorka 5. kategorie) a eliminuje nesymetrické rušení.
Je třeba věnovat pozornost správnému spojení svorek (+) a (-). Opačné spojení způsobí rušení obrazu.
Vše je uzavřeno v kovovém pouzdře.
Technické údaje:
- Norma:
- AHD – 5 Mpx
- HD-CVI – 8 Mpx4K UHD
- HD-TVI – 8 Mpx4K UHD
- CVBS – PAL, NTSC
- Typ zařízení: Pasivní
- Počet kanálů: 8 ks Video
- Rozsah videa:
- 250 m @ 720p - UTP kat. 5e
- 150 m @ 1080p - UTP kat. 5e
- 400 m @ CVBS - UTP kat. 5e
- Tlumení:
- 4.43 MHz @ 0.42 dB
- 11 MHz @ 0.64 dB
- 21 MHz @ 0.91 dB
- 38 MHz @ 1.41 dB
- 42 MHz @ 1.53 dB
- 67.5 MHz @ 2.22 dB
- Uvedené tlumení se týká dvou zařízení vzájemně propojených
- Vstupní/výstupní napětí 75Ω (CVBS): 1 Vpp
- Oddělení mezi vstupy: > -50 dB
- CMRR (dB @ 5MHz): 60 dB
- Impedance koaxiálního konektoru: 75 Ω
- Impedance symetrického konektoru: 100 Ω
- Typ koaxiálního konektoru: 8 x BNC Zástrčka na kabelu
- Typ symetrického konektoru: Kabelové svorky / 2 x RJ-45 (8-pin, 4 páry) Zásuvka
- Pracovní teplota: -10 °C ... 70 °C
- Přípustná relativní vlhkost okolí: < 95 %
- Hmotnost: 0.32 kg
- Rozměry: 185 x 58 x 25 mm
