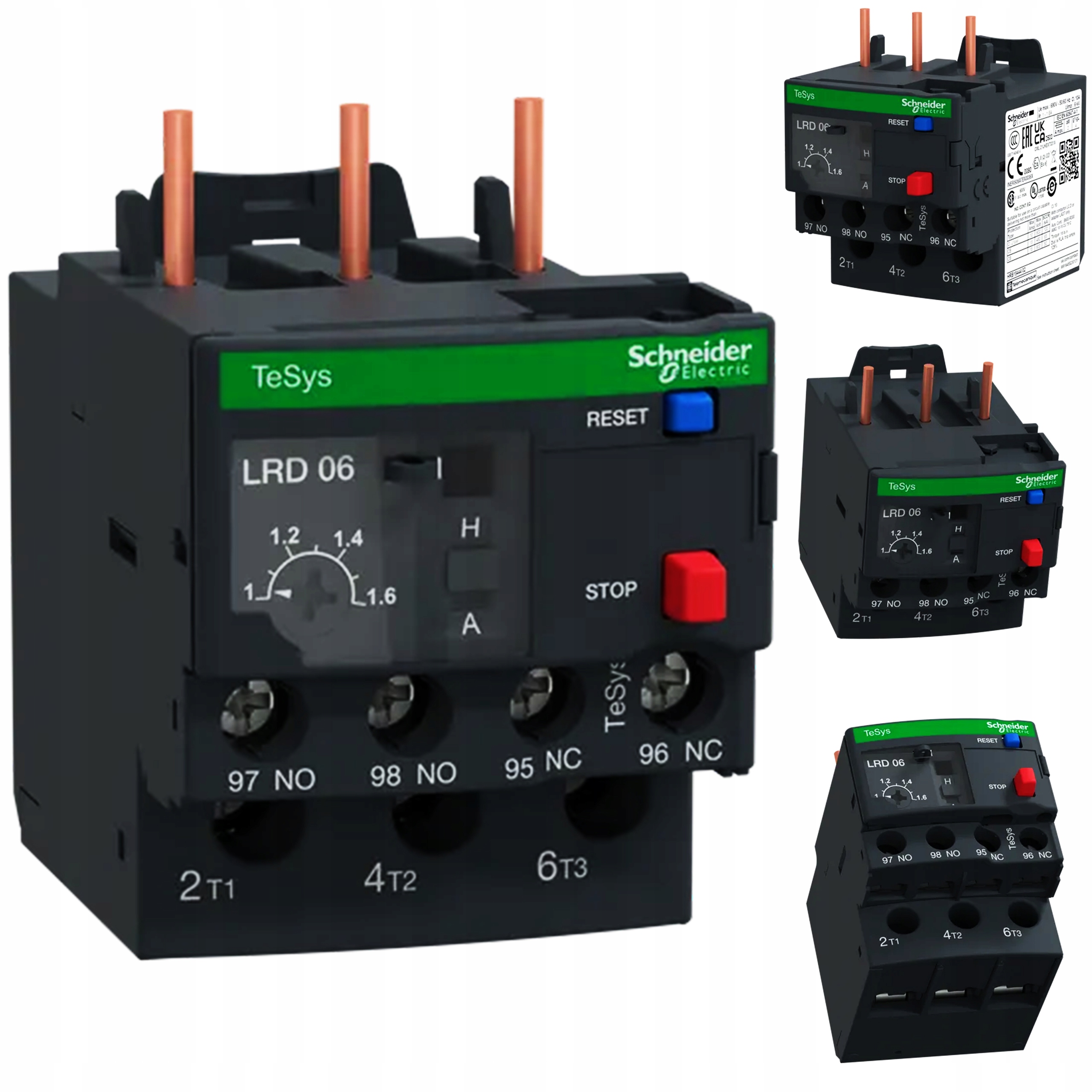

Relé přetížení 1-1,7A třída 10A LRD06 Schneider Electric

Popis produktu

Relé přetížení 1-1,7A třída 10A LRD06 Schneider Electric
Relé patří do skupiny ochranných zařízení závislých na proudu. Kontrolují teplotu vinutí motoru nepřímo proudem proudícím v napájecích vodičích a nabízejí cennou ochranu před poškozením způsobeným: uvíznutím motoru, přetížením a zánikem jedné z fázíRelé využívají vlastnosti bimetalu ke změně tvaru a stavu při zahřátí. Když je dosaženo určité hodnoty teploty, je přepnut pomocný kontakt. Bimetal je zahříván rezistory, kterými proudí proud motoru. Rovnováha mezi přiváděným a odevzdaným teplem se určuje v závislosti na intenzitě proudu při různých teplotách. Když je dosaženo provozní teploty, relé způsobí uvolnění. Doba spouštění závisí na intenzitě proudu a předpětí relé. Pro všechny proudové koncentrace musí být tento proud menší než čas ohrožení izolace motoru.
Technické údaje:
- Výrobce: Schneider Electric
- Série výrobce: TeSys K, D
- Rozsah nastavení proudu: 1 – 1.6 A
- Maximální jmenovité provozní napětí Ue: 690 V
- Způsob montáže: Přímá/nezávislá montáž
- Typ připojení hlavních kontaktů: Šroubové připojení
- Počet pomocných rozpínacích kontaktů: 1
- Počet pomocných spínacích kontaktů: 1
- Třída spouštění: TŘÍDA 10 A
- Vstup signálu vymazání: Ne
- Automatické vymazání: Ano
- Tlačítko pro vymazání: Ano
