Digitální osciloskop Fnirsi DSO510 10 MHz 48 MS/s generátorem Dds

Popis produktu

Digitální osciloskop Fnirsi DSO510 10 MHz / 48 MS/s generátorem DDS

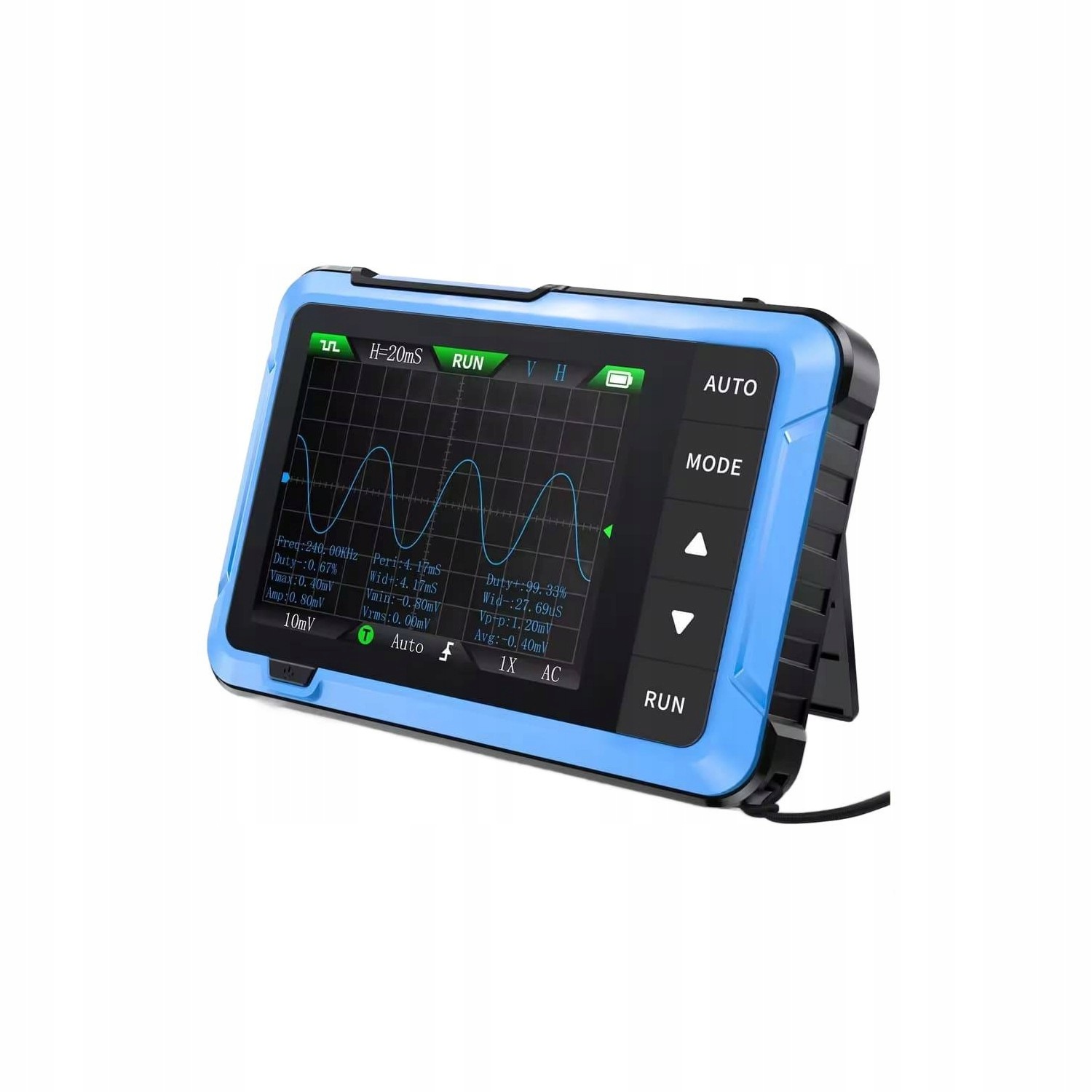

FNIRSI DSO-510 – digitální osciloskop 10 MHz / 48 MS/s generátorem DDS
Kompaktní osciloskop a generátor signálů v jednom – napájení přes USB-C
FNIRSI DSO-510 je kapesní digitální osciloskop s vestavěným generátorem DDS, který je ideální pro diagnostiku signálů a učení elektroniky. Pásmo 10 MHz, vzorkovací frekvence 48 MS/s a funkce spouštění Auto/Normal/Single umožňují přesnou analýzu průběhů. Zařízení nabízí výstup signálu až do 50 kHz (různé průběhy) a přehledný 2,8“ TFT displej. Akumulátor 1000 mAh a nabíjení přes USB-C zajišťují pohodlné používání v terénu.
Vlastnosti produktu
- ● 2v1: digitální osciloskop + generátor DDS
- ● Pásmo 10 MHz, vzorkování 48 MS/s
- ● Výstupní frekvence DDS až 50 kHz (různé průběhy)
- ● Režimy spouštění: Auto / Normální / Single
- ● Barevný TFT displej 2,8“ 320×240 px
- ● Baterie 1000 mAh, napájení přes USB-C, až 4 hodiny provozu
- ● Malý, lehký a mobilní – ideální do dílny nebo do terénu
Technická specifikace
- ● Model: FNIRSI DSO-510
- ● Kanály: 1
- ● Pásmo: 10 MHz
- ● Vzorkování: 48 MS/s
- ● Rozsah napětí: ±40 V (X1), ±400 V (X10)
- ● Časová základna: 50 ns/div – 20 s/div
- ● Displej: 2,8“ TFT LCD, 320×240 px
- ● Akumulátor: 1000 mAh, nabíjení přes USB-C
- ● Rozměry: 99 × 68,3 × 19,5 mm
- ● Hmotnost: 104 g
Generátor DDS
- ● Rozsah: 0 – 50 kHz
- ● Výstupní napětí: 0,1 – 3,0 V
- ● Průběhy: sinus, obdélník, trojúhelník, plná vlna, polovlnná, schodovitá, narůstající, klesající, Lorentz, multi-tón, impuls, DC
Obsah balení
- ● 1× FNIRSI DSO-510
- ● 1× Měřicí sonda (přepínatelná X1/X10)
- ● 1× USB-C kabel
- ● 1× Vodítko
- ● 1× Návod k použití
- Upozornění: Pouzdro není součástí balení.
https://www.youtube.com/watch?v=CpVZe5LKiB8 FAQ
Nejčastější dotazy ohledně FNIRSI DSO-510 (digitální osciloskop a generátor signálu)
Jaké jsou hlavní funkce modelu FNIRSI DSO-510?
Jednokanálový osciloskop s pásmem 10 MHz a vzorkováním 48 MS/s
Vestavěný generátor signálů DDS (až 50 kHz)
TFT displej 2,8" (320×240 px)
Měření napětí do ±400 V se sondou X10
Režimy spouštění: Auto, Normální, Single
Napájení přes USB-C, akumulátor 1000 mAh
Jaké průběhy generuje generátor DDS?
Sinusoidní
Obdélníkový
Pilovitý
Polosinusoidní
Plnovlnný
Schodový
Obráceně schodovitý
Exponenciální nárůst/klesání
DC signál
Impulsní sink
Lorentzova vlna
Vícetónový
Jaké jsou technické parametry?
Časová základna: 50 ns – 20 s/díl
Citlivost: 10 mV – 20 V/díl
Rozsah napětí: ±40 V (X1), ±400 V (X10)
Rozměry: 99 × 68,3 × 19,5 mm
Hmotnost: 104 g
Co sada obsahuje?
Sonda P6100 (1×/10×)
Krokodýlový kabel
Adaptér BNC–MCX
USB-C kabel
Vodítko
Návod
​
K čemu je vhodný?
DIY a vzdělávání
Elektronické opravy
Analýza digitálních a analogových signálů
Testování v terénu
