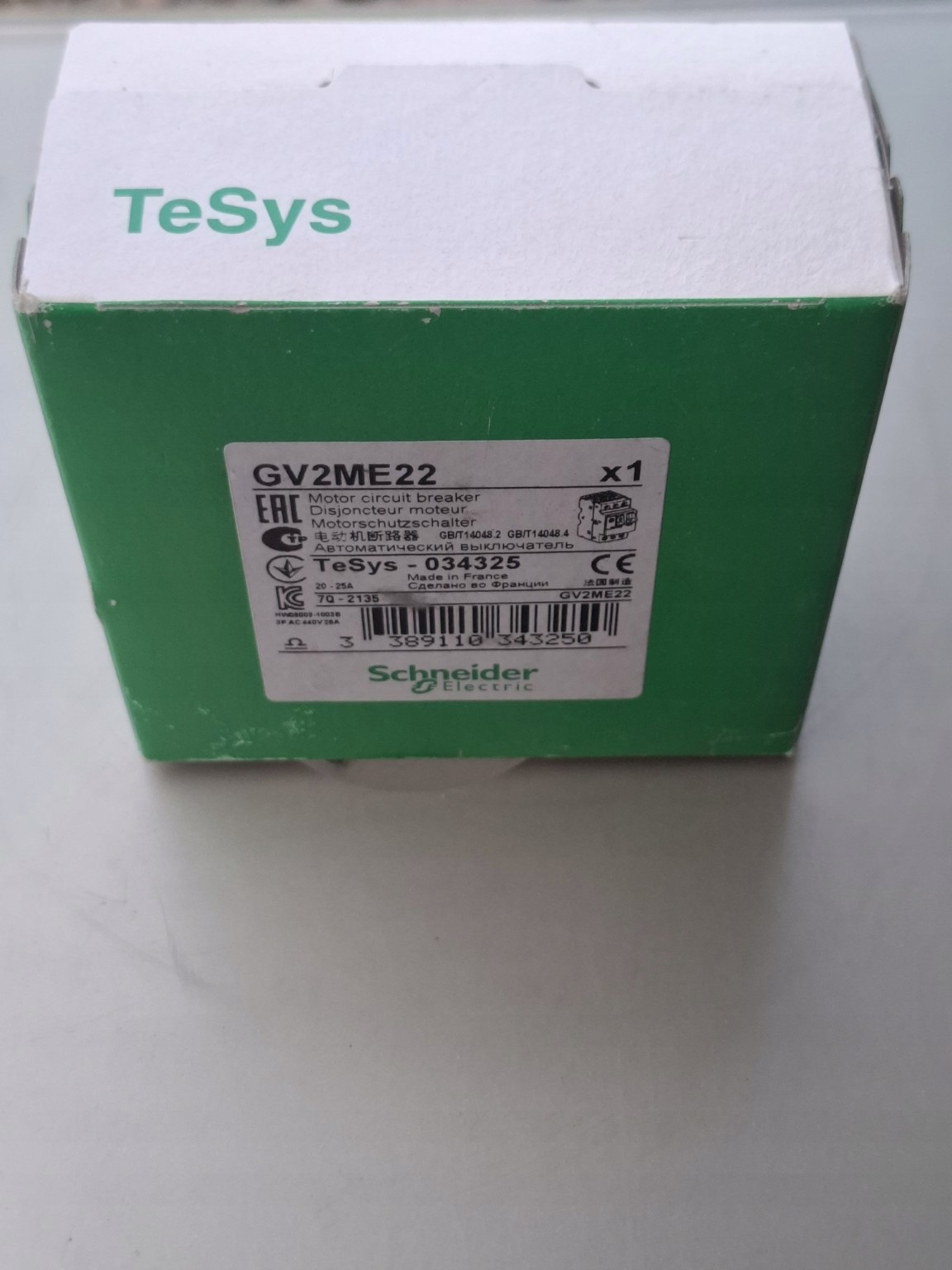

Motorový spínač Schneider 3P 11 kW 20-25 A GV2ME22

Popis produktu

Motorový spínač GV2ME tlačítkový pohon 20-25A skříňové svorky
GV2ME22 je motorový vypínač ze série TeSys od společnosti Schneider Electric. Poskytuje ochranu proti zkratu a přetížení pro motory o výkonu 11 kW (20-25 A) při 400 V a zkratovou kapacitu Icu 100 kA. Umožňuje ovládání motoru (zapnutí/vypnutí) pomocí tlačítka. Vypínač je vybaven blokádou polohy tlačítka v poloze OFF.
- Jmenovitý výkon motoru při 400 V [kW]: 11,0
- Rozsah nastavení tepelné ochrany [A]: 20,0 – 25,0
- Kategorie použití podle IEC 60947-4-1: AC-3
- Počet pólů: 3
Technické specifikace:
- zkrácený název zařízení GV2ME
- použití zařízení Motor protection
- Termomagnetická spouštěcí technologie
- popis pólů 3P
- typ sítě Střídavý proud (AC)
- kategorie použití Kategorie A podle IEC 60947-2, AC-3 podle IEC 60947-4-1, AC-3e podle IEC 60947-4-1
- síťová frekvence 50/60 Hz podle IEC 60947-2
- výkon motoru v kW 11 kW při 400/415 V střídavý proud (AC) 50/60 Hz, 15 kW při 500 V střídavý proud (AC) 50/60 Hz
- typ ovládání Tlačítko
- [In] jmenovitý proud 25 A
- rozsah nastavení tepelné ochrany 20...25 A podle IEC 60947-2
- magnetický spouštěcí proud 388,3 A
- jmenovitý tepelný proud při konvekčním vzduchovém chlazení [Ith] 25 A podle IEC 60947-2
- [Ue] jmenovité spínací napětí 690 V střídavý proud (AC) 50/60 Hz podle IEC 60947-2
- jmenovité izolační napětí [Ui] 690 V střídavý proud (AC) 50/60 Hz podle IEC 60947-2
- jmenovité odolné rázové napětí [Uimp] 6 kV podle IEC 60947-2
- citlivost na atrofii fáze Ano podle IEC 60947-4-1
- izolační funkce Ano podle IEC 60947-1
- ztráta výkonu na pól 2,5 W
- mechanická trvanlivost 100000 cyklů
- elektrická životnost 100000 cyklus pro AC-3 v 415 V, 100000 cyklus pro AC-3e v 415 V In
- nepřetržitý provoz podle IEC 60947-4-1
- Připojení - svorky Napájecí obvod: šroubovací svorka 2 kabely (kabely) 1...4 mm2elastický s kabelovou koncovkou, Napájecí obvod: šroubovací svorka 2 kabely (kabely) 1...6 mm2pevný, napájecí obvod: šroubovací svorka 2 kabely (kabely) 1,5...6 mm2elastický bez kabelové koncovky
- utahovací moment 1,7 N.m – šroubová svorka
- způsob upevnění 35 mm symetrická lišta DIN: oříznutá Panel: přišroubovaný (with adaptor plate)
- místo montáže Horizontální, vertikální
- šířka 45 mm
- výška 89 mm
- hloubka 78,5 mm
- hmotnost výrobku 0,26 kg
- barva Tmavě šedá
- normy EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
- certifikáty produktu CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
- stupeň ochrany IK IK04
- stupeň krytí IP20 podle IEC 60529
- klimatická odolnost podle IACS E10
- teplota okolního prostředí pro skladování -40...80 °C
- odolnost vůči ohni 960 °C podle IEC 60695-2-11
- okolní teplota pro provoz -20...60 °C
- mechanická odolnost: 30 Gn po dobu 11 ms, vibrace: 5 Gn, 5...150 Hz
- pracovní výška (v metrech nad mořem) < = 2000 m
