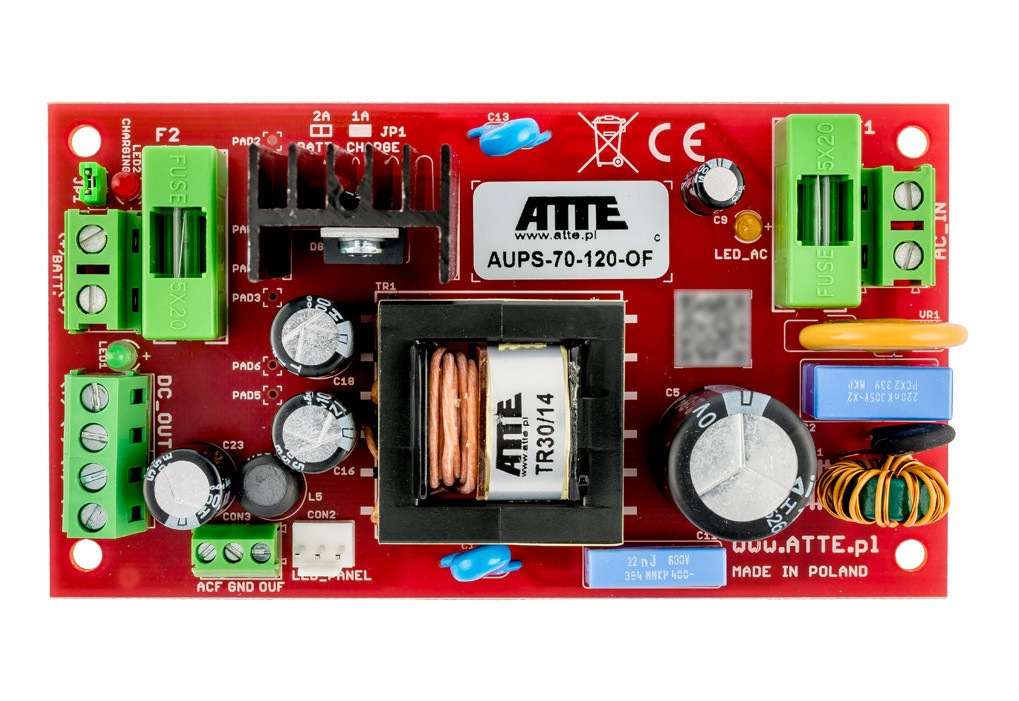

Impulsní Vyrovnávací Napájecí Zdroj Atte AUPS-70-120-OF

Popis produktu

IMPULSNÍ VYROVNÁVACÍ NAPÁJECÍ ZDROJ ATTE AUPS-70-120-OF
Model: AUPS-70-120-OF
Určení
Zařízení je vyrovnávací napájecí zdroj určený pro napájení zařízení CCTV průmyslových televizních systémů nebo systémů kontroly přístupu. Zařízení je vhodným řešením problému vyrovnávacího napájení kamer a dalších monitorovacích zařízení vyžadujících nepřetržité napájení. Napájecí zdroj umožňuje vytvářet distribuované monitorovací systémy s centrálním vyrovnávacím napájením. Systémy jsou přizpůsobeny pro práci s olověnými nebo suchými akumulátory typu SLA.
Konstrukce OF (Open Frame) umožňuje zabudování zařízení do libovolného pouzdra, avšak nejpohodlnějším způsobem montáže jsou speciální pouzdra řady ABOX a montážní plechy vybavené systémovým otvorem v rastru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné vytvořené části krytu nebo montážního plechu.
Nejdůležitější vlastnosti
- kompletní řešení napájení CCTV zařízení v malém provedení
- centrální ukládání napájení do vyrovnávací paměti
- dlouhá doba udržení napájení ve srovnání s klasickými systémy využívajícími napájecí zdroje UPS
- nízké předehřívání vnitřku skříně díky vysoké účinnosti napájecího zdroje
- snadná montáž do skříní s otvorem pro systém v rastru o průměru 10,8 mm
Technická specifikace
- Akumulátor 1 x gelový akumulátor nebo AGM 12V / 7...18Ah
- Výstupní napětí 12 VDC +/-15%
- Výstupní proud 6A
- Výkon napájecího zdroje 72 W
- Účinnost 90% @70 W
- Vstupní napětí 190 ... 260 VAC, 50 Hz
- Nabíjecí proud akumulátoru 1 A nebo 2 A (volitelný pomocí ventilu JP1)
- Zabezpečení vstupu napájecího zdroje Pojistka proti tavení 3,15 A
- Zabezpečení výstupu napájecího zdroje Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 9 A (nutný restart napájecího zdroje) Provoz z baterie: Pojistka proti tavení 6,3 A
- Ochrana obvodu baterie Proti zpětnému připojení a přetížení: Pojistka proti tavení 6,3 AProti hlubokému vybití:Odpojení baterie pro napětí pod 10,2 V z auto zpět
- Signalizace LED1 (žlutá) – přítomnost síťového napětí LED2 (zelená) – přítomnost výstupního napětí LED3 (červená) – nabíjení baterie
- Technické výstupy OUF – žádné napětí +DC_OUTACF – žádné AC napětíVýstup typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
- Spuštění při výpadku napájení AC Samočinné spuštění napájecího zdroje po připojení baterie
- Konstrukce skříně Žádná – modul pro zabudování
- Montáž Zacvakávací distanční kolíky, montážní otvory v rastru 10,8 mm
- Pracovní teplota -10 ... +40°C
- Rozměry 65 x 118 x 45 mm
- Hmotnost 0,14 kg
