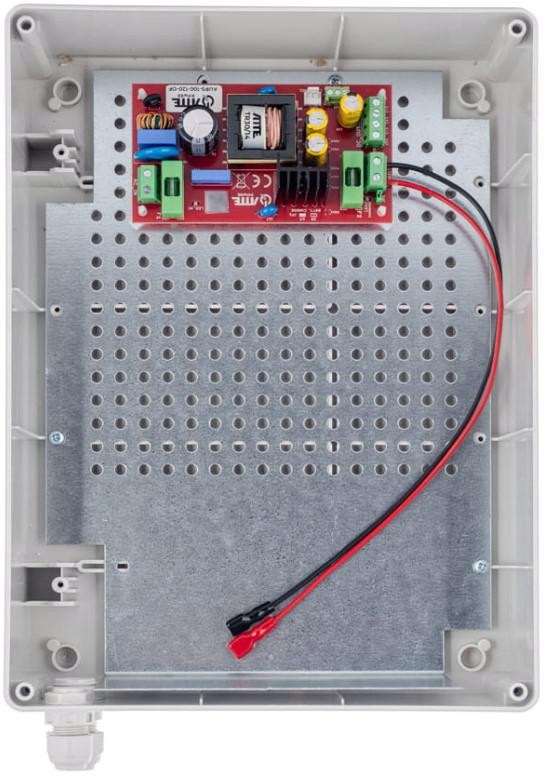

Napájecí zdroj 12V 8A AUPS-100-120-XL1 Atte

Popis produktu

Napájecí zdroj 12V 8A AUPS-100-120-XL1 ATTE
Kód zboží: AUPS-100-120-XL1
Napájecí zdroj řady AUPS určený pro průmyslové televizní systémy CCTV, systémy kontroly přístupu a zabezpečovací systémy. Zařízení je vhodným řešením problému vyrovnávacího napájení přijímačů vyžadujících nepřetržitý provoz při periodických výpadcích síťového napětí. Použití vyrovnávacího napájecího zdroje umožňuje výrazně prodloužit dobu provozu systému ve srovnání s aplikacemi využívajícími klasický záložní zdroj UPS. Systém je přizpůsoben pro práci s bezúdržbovými bateriemi SLA (gelové a AGM).
Vnější kryty řady ABOX představují pohodlné řešení problému ochrany zařízení a kabelových spojů montovaných ve venkovních podmínkách. Vysoce kvalitní plast zajišťuje odolnost vůči UV záření a ostatním nepříznivým povětrnostním vlivům. Modely dostupné v nabídce byly vybaveny montážním plechem, který má speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části montážního plechu.
Vybrané vlastnosti:
- Dlouhá doba udržování napájení ve srovnání s klasickými systémy využívajícími napájecí zdroje UPS
- Úspora energie a nízké předehřívání uvnitř skříně díky vysoké účinnosti napájecího zdroje (90 %)
- Ochrana proti zkratu (SCP), přetížení (OLP), tepelné ochraně (OHP) a přepětí
- Ochrana akumulátoru před nadměrným vybitím (UVP), přetížením a zpětným připojením
- Možnost spuštění bez síťového napájení (z baterie)
- Technické výstupy OUF a ACF (kontrola provozu a integrace s ostatními systémy)
- Snadná montáž přídavných modulů s otvory v rastru o průměru 10,8 mm
- Možnost zachování zásoby kabelů uvnitř pouzdra
- Součástí balení jsou 4 držáky umožňující montáž krytu bez narušení stupně krytí IP56
Specifikace:
- Místo pro akumulátor 1 x akumulátor nebo AGM 12V / 7...18Ah
- Výstupní napětí 10,2 ... 13,8 VDC
- Výstupní proud 8 A – nepřetržitý 10 A – maximální (při nabíjení baterie)
- Výkon napájecího zdroje 100 W – nepřetržitý výkon 120 W – maximální (při nabíjení baterie)
- Účinnost 90% @100 W
- Vstupní napětí 190 ... 260 VAC, 50 Hz
- Nabíjecí proud akumulátoru 1 A nebo 2 A (volitelný pomocí ventilu JP1)
- Zabezpečení vstupu napájecího zdroje Pojistka tavná 3,15A
- Zabezpečení výstupu napájecího zdroje
- Napájení ze sítě: Elektronická ochrana proti přetížení na úrovni 12 A (automatický návrat po zkratu)
- Provoz z akumulátoru: Pojistka tavná 10 A
- Ochrana obvodu baterie
- Ochrana proti zpětnému připojení akumulátoru a přetížení: Pojistka proti tavení 10 A
- Ochrana před hlubokým vybitím: Odpojení baterie pro napětí nižší než 10,2 V
- Signalizace AUPS-100-120-OF (modul):
- LED1 (žlutá) – přítomnost síťového napětí
- LED2 (zelená) – přítomnost výstupního napětí
- LED3 (červená) – nabíjení akumulátoru
- Technické výstupy
- AUPS-100-120-OF (modul):
- OUF – žádné napětí +DC_OUT (NC)
- ACF – žádné střídavé napětí (NC)
- Výstupy typu otevřený kolektor s maximálním zatížením 50 mA (každý výstup)
- Spuštění při výpadku napájení AC Samočinné po připojení baterie
- Konstrukce pouzdra
- Pouzdro ABOX-XL1: Materiál pouzdra – plast, barva šedá (RAL7035)
- Namontované průchodky 1 x M16, 1 x M20
- Montáž na stěnu pomocí montážních držáků (součástí balení)
- Stupeň krytí IP56
- Pracovní teplota -25 ... +50 °C
- Rozměry (Š x V x H) 220 x 300 x 120 mm (vnitřní) 228 x 308 x 129 mm (vnější)
- Hmotnost 1,44 kg
