Radiopřijímač bránový Zamel ROB-01 12-24V Ac/dc Exta Free 868 MHz

Popis produktu

Rádiový bránový přijímač 12-24 V AC/DC – EXTA FREE 868,32 MHz
Rádiový bránový přijímač určený pro dálkové ovládání automatizace brány a dalších zařízení vybavených odpovídajícím ovládacím vstupem. Zařízení pracuje v bezdrátovém systému EXTA FREE a spolupracuje s kompatibilními vysílači a dálkovými ovladači tohoto systému.
Přijímač má jeden reléový výstup s bezpotenciálovým kontaktem NO , takže jej lze použít k ovládání mnoha pohonů garážových vrat, vjezdových vrat a podobných systémů bez ohledu na výrobce za předpokladu, že ovladač pohonu má odpovídající vstup řízený zkratem kontaktu.
Nejdůležitější technické parametry
- typ zařízení: rádiový bránový přijímač,
- rádiový systém: EXTA FREE,
- počet kanálů: 1,
- počet režimů provozu: 1,
- frekvence přenosu: 868,32 MHz,
- způsob přenosu: jednosměrný,
- kódování: přenos s adresací,
- maximální počet naprogramovaných vysílačů: 32,
- dosah: až 250 m v otevřeném prostoru,
- napájecí napětí: 12-24 V AC/DC,
- jmenovitý příkon: 0,2 W,
- výstup: reléový,
- typ kontaktu: 1 × NO – normálně otevřený kontakt,
- výstupní kontakt: bezpotenciálový,
- zatížitelnost relé: 2 A / 250 V AC, AC3,
- spínací výkon: až 500 VA,
- signalizace provozu: červená LED dioda,
- možnost připojení externí antény: ano,
- montáž: instalační krabice Ø60 mm,
- stupeň ochrany: IP20,
- třída ochrany: III,
- pracovní teplota: od -10 °C do +55 °C,
- pracovní pozice: libovolná,
- maximální průřez vodičů: 2,5 mm²,
- rozměry: 47,5 × 47,5 × 20 mm,
- hmotnost: přibližně 0,04 kg.
Bezpotenciálový reléový výstup
Přijímač je vybaven reléovým kontaktem NO vyvedeným na svorky 11 a 14. Jedná se o bezpotenciálový kontakt, díky kterému přijímač neudává vlastní napětí na ovládací vstup pohonu, ale plní funkci elektrického zkratu kontaktů.
Toto řešení umožňuje integraci s mnoha ovladači brány, které mají impulsní, tlačítkový nebo jiný vstup reagující na dočasné zkraty kontaktu.
Napájení 12-24 V AC/DC
Zařízení může být napájeno napětím 12-24 V jak střídavého, tak stejnosměrného proudu DC. To usnadňuje integraci s automatizací brány, ve které je často k dispozici pomocný nízkonapěťový napájecí výstup.
Nominální příkon přijímače je pouze 0,2 W.
Rádiové spojení 868,32 MHz
Komunikace mezi přijímačem a vysílači probíhá rádiovou cestou na frekvenci 868,32 MHz. Přenos je jednosměrný a využívá adresování zařízení.
Přijímač si může zapamatovat maximálně 32 vysílačů, což umožňuje přidělit přístup k ovládané bráně většímu počtu uživatelů.
Dosah až 250 m
Maximální deklarovaný dosah přenosu je až 250 m v otevřeném prostoru. Skutečný dosah závisí na podmínkách instalace, konstrukci budovy a překážkách mezi vysílačem a přijímačem.
Stěny, železobetonové stropy, kovové prvky a další rádiová zařízení mohou omezit efektivní dosah přenosu.
Možnost použití externí antény
Přijímač má samostatnou ANT svorku, která umožňuje připojení kabelu sloužícího jako externí anténa. Řešení může být užitečné v situaci, kdy místo montáže přijímače nezajišťuje optimální podmínky pro příjem rádiového signálu.
Možnost zvýšení dosahu
V rozsáhlých instalacích systému EXTA FREE je možné použití rádiový retransmiter RTN-01, který umožňuje rozšířit oblast provozu systému.
Jeden dálkový ovladač pro několik zařízení
Systém EXTA FREE umožňuje použití jednoho kompatibilního vysílače pro ovládání různých přijímačů. To umožňuje například ovládání z jednoho dálkového ovladače:
- vstupní branou,
- garážovou bránou,
- venkovním osvětlením,
- dalšími zařízeními vybavenými kompatibilními přijímači EXTA FREE.
Každá funkce vyžaduje vhodný systémový přijímač a správnou konfiguraci vysílače.

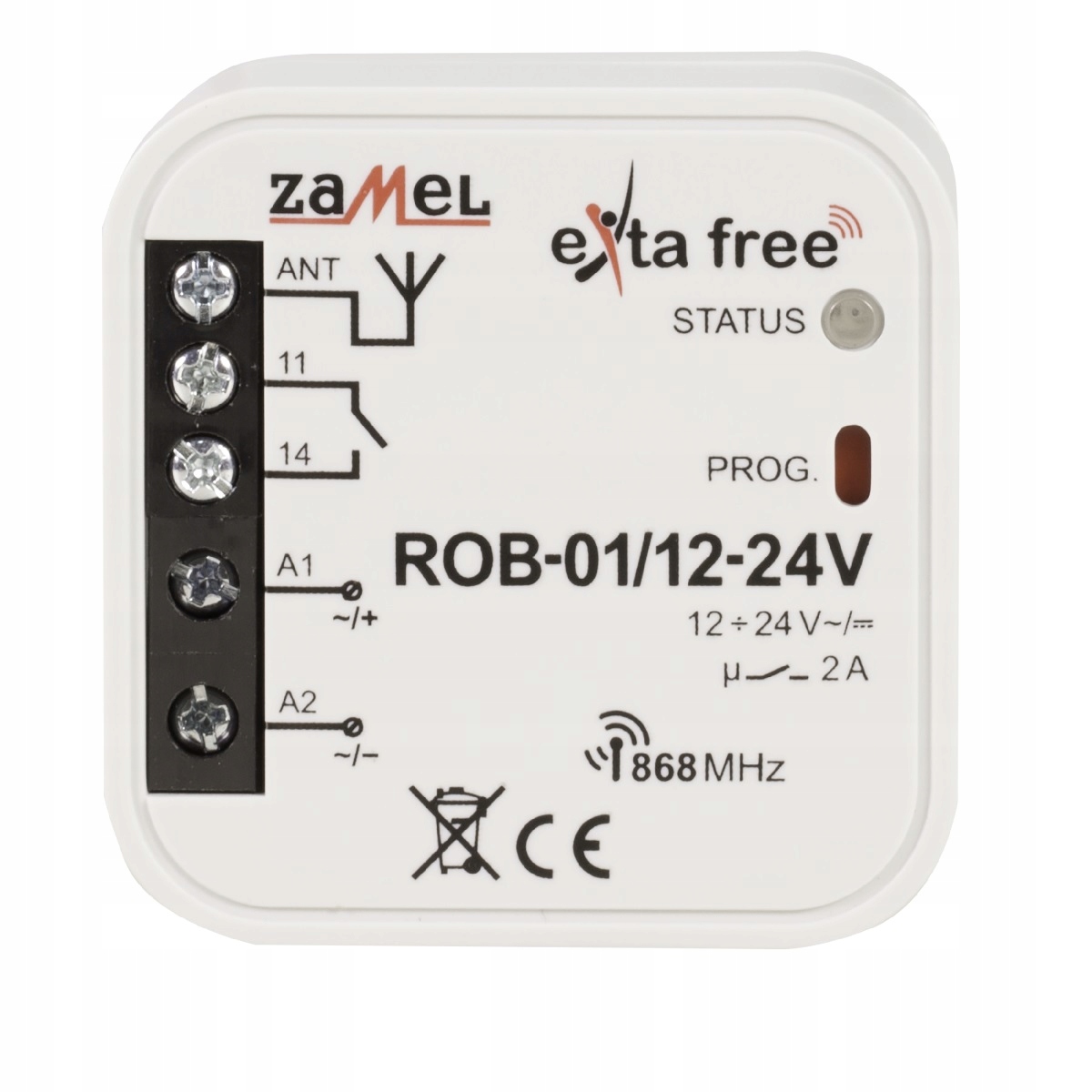

Připojovací svorky
- A1, A2: napájení 12-24 V AC/DC,
- 11, 14: reléový výstup NO,
- ANT: svorka přídavné antény.
Celkem má zařízení 5 připojovacích svorek a umožňuje připojení vodičů o průřezu až 2,5 mm².
Kompaktní dokončovací konstrukce
Pouzdro o rozměrech pouhých 47,5 × 47,5 × 20 mm umožňuje montáž zařízení do standardní instalační krabice Ø60 mm.
Malé rozměry také usnadňují umístění přijímače v blízkosti ústředny nebo ovladače pohonu, pokud to technické podmínky instalace umožňují.
Použití
- automatizace vjezdových bran,
- garážová vrata,
- pohony vrat různých výrobců,
- ovládání automatických impulsních vstupů,
- systémy dálkového ovládání EXTA FREE,
- rozšíření stávající automatizace o rádiové ovládání
Montážní informace
Před připojením je nutné zkontrolovat dokumentaci ovladače brány a ujistit se, že má vstup vhodný pro ovládání pomocí bezpotenciálového kontaktu NO.
Instalace,
