Stack Pilotix F405 V3 ICM42688 AM32 60A V1.0

Popis produktu

Stack Pilotix F405 V3 ICM42688 AM32 60A V1.0
Pilotix

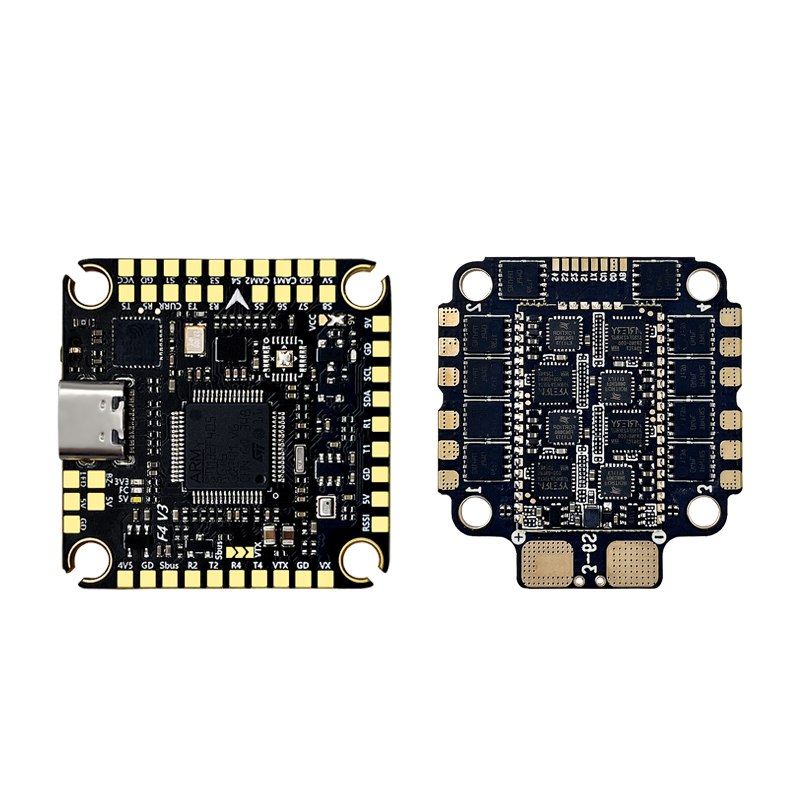

Pilotix F405 V3 ICM42688 AM32 60A v1.0 je sofistikovaný FPV letový kontroler s mikroprocesorem STM32F405 a podporou firmwaru Betaflight. Tento model integruje 4v1 ESC s kontinuálním proudovým výkonem 60A a špičkovým proudem 70A, což ho činí vhodným pro vysoce výkonné aplikace.
Toto zařízení zahrnuje gyro ICM42688 a integrovaný akcelerometr spolu s barometrem SPL06 pro zvýšenou stabilitu letu. Podporuje více protokolů včetně DShot300, DShot600 a OneShot, spolu s telemetrií pro sledování proudu, napětí, teploty a otáček. F405 V3 také disponuje pěti UART porty, jedním I2C portem a nabízí různé možnosti připojení, včetně až čtyř výstupů pro ovládání motoru a kompatibility s vícero protokoly přijímače.
Provozní teplotní rozsah zařízení je -20 až 40 °C a vyžaduje pasivní chlazení prostřednictvím přirozeného proudění vzduchu. Je navrženo pro odolnost s vlhkostním rozsahem 20-95 % RH (nekondenzující) a je dodáváno s nezbytným příslušenstvím, jako jsou tlumící míčky, napájecí kabel a solidní kondenzátory.
Stáhnout dokumentaci
Podrobnosti o produktu
Model
F405 V3 ICM42688 AM32 60A
Verze
v1.0
SKU
5072
FC MCU
FC MCU
STM32F405
Cílový firmware
PILOTIXF405V3
Podpora firmwaru Betaflight
Typ OSD
Analog OSD
ESC MCU
ESC MCU
AT32F421K8U7
Firmware
AM32
ESC konfigurátor
AM32 Configurator
ESC protokoly DShot300, DShot600, PWM, DShot150, Multishot, OneShot
Obousměrný DShot
ano
Elektrická specifikace
Typ ESC
4 v 1
Trvalý proud
4 x 60 A
Špičkový proud
4 x 70 A
BEC 5 V @ 2.5 A, 9 V @ 2.5 A
Vstupní napětí
3 - 6S
Napájecí konektor Svárové plošky
Senzory
Gyro
ICM42688
Připojení gyroskopu
SPI
Akcelerometr
Vestavěný
Barometr
SPL06
Magnetometr
Vestavěný
Počet gyroskopů
1
Rozhraní
Výstupy řízení motoru
4
Vodič výstupu motoru Svařovací plošky
Protokol přijímače SBUS, CRSF, ELRS, FrSky, Futaba, Flysky, TBS Crossfire, DSMX
Tlačítko DFU
ano
I2C port
1
Výstup LED pásku
ano
Slot pro SD kartu
ne
UART porty
5
USB port
USB Type C
Video vstupy
2
Video vstup
Analogový
Video výstup
Analogové
Výstup z bzučáku
ano
Ovládací konektor JST-SH 1,0 mm
Podpora telemetrie Proudní, Napětí, Teplota, RPM
Mechanické specifikace
Rozměry FC
