Еsc 4in1 Pilotix 75A AM32

Popis produktu

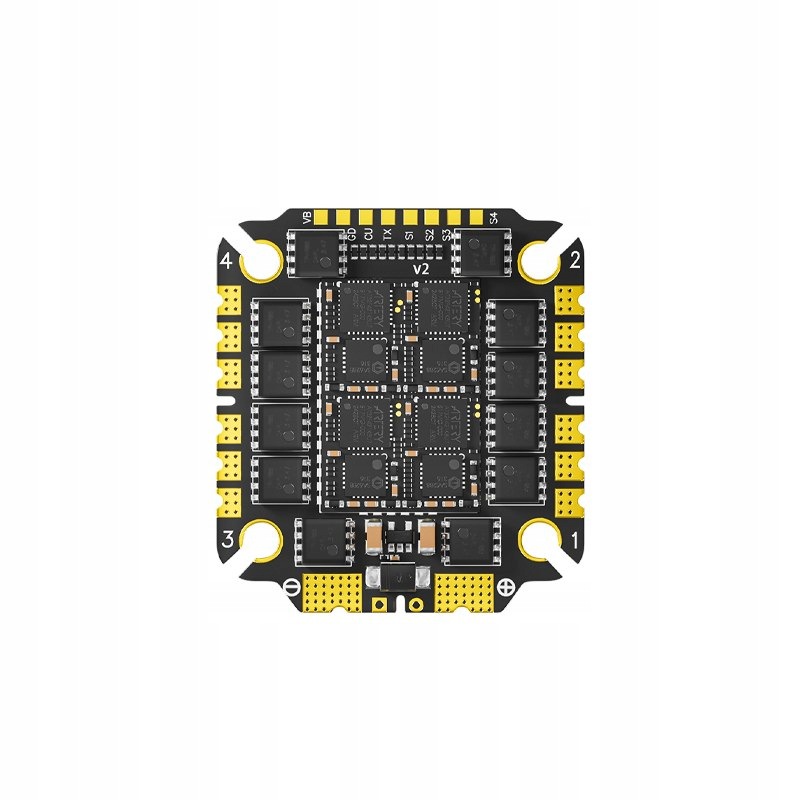

ЕSC 4in1 Pilotix 75A AM32
Pilotix
Pilotix 4in1 75A AM32 je vysoce výkonný elektronický regulátor otáček navržený pro FPV aplikace, který má trvalý proud 75A a špičkový proud 85A. Podporuje rozsah vstupního napětí 3 až 8S a obsahuje pokročilý mikrořadič AT32F421K8U7 s firmwarem AM32.
Tento ESC nabízí flexibilní možnosti připojení včetně pájecích plošek pro napájení a výstup motoru a konektor JST-SH 1,0 mm pro signálové rozhraní. Podporuje více protokolů, jako jsou DShot150, DShot300, DShot600, Multishot a OneShot, s obousměrnými schopnostmi DShot. Podpora telemetrie zahrnuje monitorování proudu, napětí, teploty a otáček motoru (RPM), což zajišťuje komplexní sledování výkonu.
ESC 4in1 75A AM32 je navržen pro provoz v okolních teplotních podmínkách v rozmezí -20 až 40 °C a může být skladován při teplotách mezi -30 a 50 °C. Přijatelné jsou úrovně vlhkosti od 20 % do 95 % (nezkondenzující) a pro optimální výkon se doporučuje pasivní chlazení. Zařízení váží 15,8 gramů a má rozměry 44,5 x 40,5 mm, s montážními rozměry 30,5 x 30,5 mm (M3). Produkt obsahuje různé instalační materiály, jako jsou šrouby, matice a pevné kondenzátory.
Stáhnout dokumentaci
Podrobnosti o produktu
Model
4in1 75A AM32
SKU
6208
Elektrická specifikace
Typ ESC
4 v 1
Trvalý proud
4 x 75 A
Špičkový proud
4 x 85 A
Vstupní napětí
3 - 8S
Kondenzátor zahrnut
1 x 1000 µF @ 35 V
Napájecí konektor Svárové plošky
MCU
ESC MCU
AT32F421K8U7
Firmware
AM32
ESC konfigurátor
AM32 Configurator
ESC protokoly DShot150, DShot300, DShot600, Multishot, OneShot
Obousměrný DShot
ano
Rozhraní
Ovládací konektor JST-SH 1,0 mm
Podpora telemetrie Proudní, Napětí, Teplota, RPM
Vodič výstupu motoru Svařovací plošky
Mechanický
Rozměry
44.5 x 40.5 mm
Montáž
30.5 x 30.5 mm (M3)
Hmotnost
15.8 g
Provozní podmínky
Prevádzková teplota
-20 - 40 °C
Teplota skladování
-30 - 50 °C
Rozsah vlhkosti
20-95% RH (neeskondenzující)
Požadavky na chlazení
Pasivní (přirozený proud vzduchu)
Běžný
Obsah balení Tlumicí kuličky (4x), Sada kabelů, Šrouby (4x), Matice (4x), Napájecí kabel, Tuhé kondenzátory (2x)
Záruka
2 roky
Schéma zapojení
- ESC Type: 4-in-1
- Mounting Size: 30.5x30.5mm
- Power Supply: 3-8S
- Continuous Current: 75A
- ESC Typ: 4-in-1
- Montážní velikost: 30.5x30.5 mm
- Napájení: 3-8 S
- Nepřetržitý proud: 75 A
