Brockhaus Heuer 100120 ocelový dílenský svěrák 120 mm 9 kg

Popis produktu

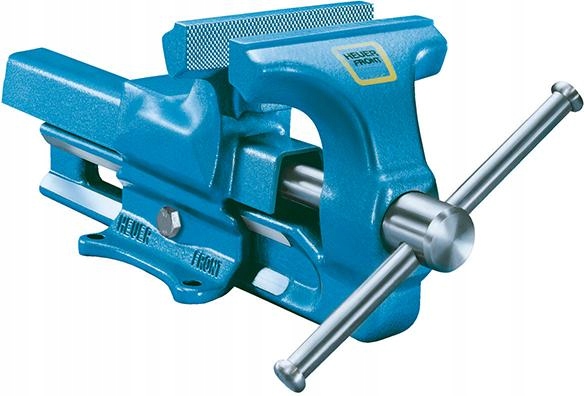

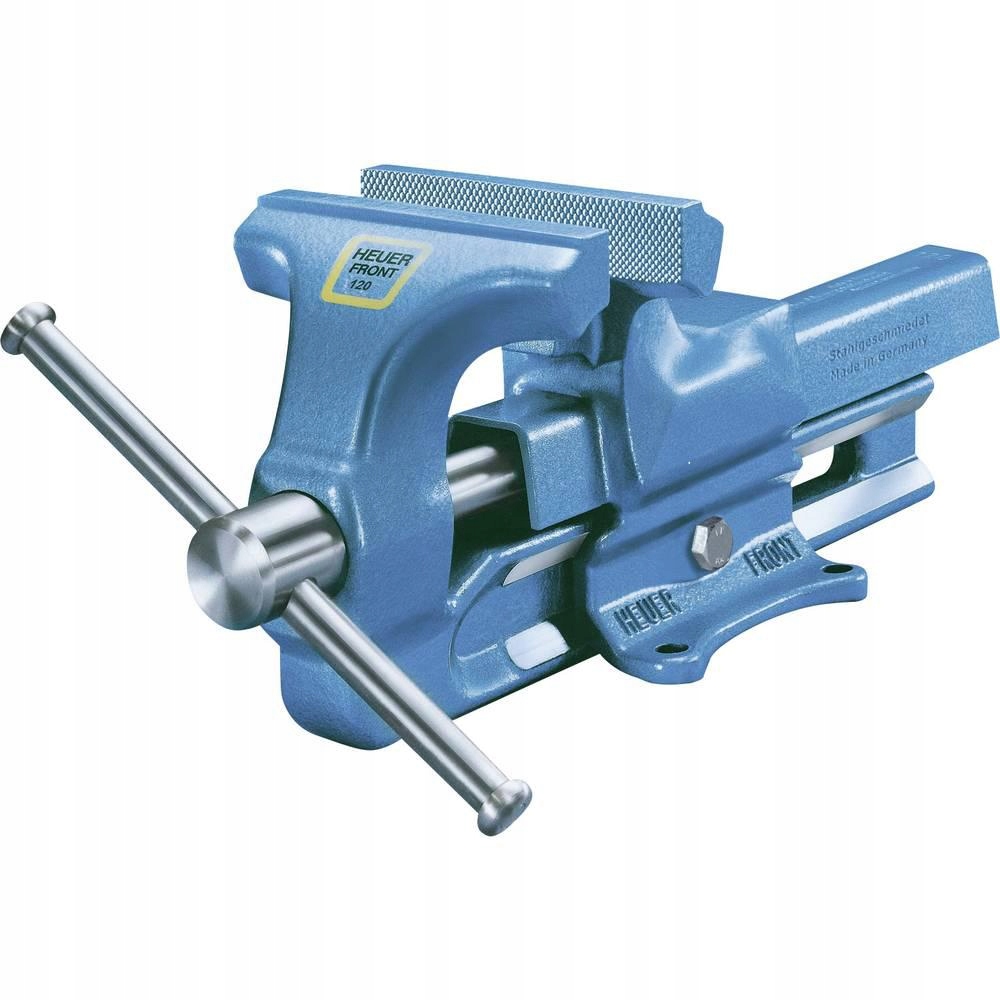

Brockhaus Heuer 100120 ocelový dílenský svěrák 120 mm
Profesionální dílenský paralelní svěrák Brockhaus Heuer 100120 je robustní celokovaný model určený pro pevné a přesné upínání obrobků. Nabízí čelisti široké 120 mm , rozevření až 150 mm a hloubku upnutí 65 mm .
120 mm Šířka čelistí
150 mm Maximální rozevření
9 kg Hmotnost
Kovaná ocelová konstrukce
Tělo svěráku je vyrobeno z kované oceli . Úzké kované vedení umožňuje hlubší upnutí obrobku a velké, přesně obráběné vodicí plochy podporují plynulý a přesný pohyb pohyblivé čelisti. Vřeteno je uloženo uvnitř konstrukce, kde je lépe chráněno před nečistotami a poškozením.
Upnutí až 150 mm
Hlavní čelisti mají šířku 120 mm a maximální rozevření 150 mm . Hloubka upnutí dosahuje 65 mm, takže svěrák zvládne širokou škálu běžných dílenských obrobků.
Čelisti pro trubky
Pod hlavními čelistmi je integrována část určená pro upínání kulatých obrobků a trubek. Rozsah pro vnější průměr trubky činí 16–55 mm .
Integrovaná kovadlina
Součástí zadní pevné části svěráku je integrovaná kovadlina. Poskytuje pevnou pracovní plochu pro drobné rovnání a další běžné dílenské práce, takže není nutné používat samostatnou podložku.
Hlavní vlastnosti
- profesionální paralelní dílenský svěrák,
- celokovaná ocelová konstrukce,
- šířka čelistí 120 mm,
- maximální rozevření 150 mm,
- hloubka upnutí 65 mm,
- upínání trubek o vnějším průměru 16–55 mm,
- přesně obráběné vodicí plochy,
- chráněné uložení vřetena,
- integrovaná kovadlina,
- hmotnost přibližně 9 kg.
Technické parametry
- Výrobce: Brockhaus Heuer
- Model: 100120
- Typ: Paralelní dílenský svěrák
- Šířka čelistí: 120 mm
- Max. rozevření: 150 mm
- Hloubka upnutí: 65 mm
- Upnutí trubek: Ø 16–55 mm
- Upínací síla při ručním utažení: 25–30 kN
- Rozteč montážních otvorů: 98 × 76 mm
- Průměr montážních otvorů: 11 mm
- Materiál: Kovaná ocel
- Hmotnost: cca 9 kg
Použití
Svěrák pevně namontujte na stabilní pracovní stůl pomocí vhodného spojovacího materiálu. Obrobek vložte mezi čelisti a vřetenem jej přiměřeně utáhněte. Pro kulaté obrobky a trubky využijte integrované trubkové čelisti.
Bezpečnostní informace
Před použitím svěrák bezpečně a pevně připevněte k dostatečně stabilnímu pracovnímu stolu. Obrobek upínejte pouze mezi určené čelisti a nepřekračujte konstrukční možnosti svěráku. Při práci chraňte oči vhodnými ochrannými brýlemi a podle prováděné činnosti používejte další osobní ochranné prostředky. Dávejte pozor na prsty při zavírání čelistí. K prodlužování rukojeti nepoužívejte trubky ani jiné improvizované páky a do rukojeti nebouchejte kladivem.
