Modul reléových výstupů, ovladač Modbus Rtu, řídicí modul F&f

Popis produktu

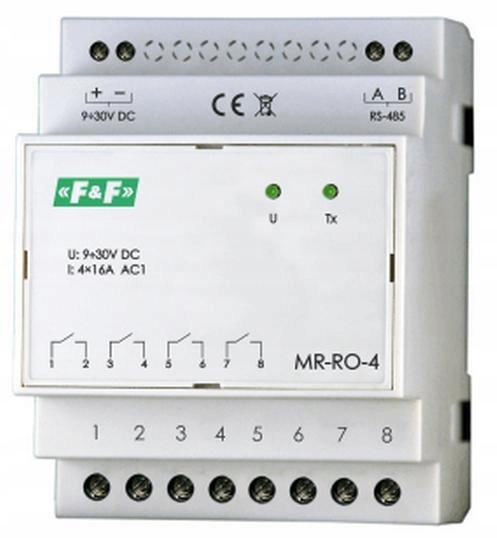

Modul reléových výstupů, řídicí jednotka MODBUS RTU, ovládací modul MAX-MR-RO-4
Rozšiřující modul MR-RO-4 je vybaven čtyřmi nezávisle ovládanými reléovými výstupy (s oddělenými kontakty). Každý z těchto výstupů pracuje samostatně podle zvoleného režimu a nastavených parametrů. Konfigurace, sledování stavu výstupů, nastavení provozních parametrů a veškerá komunikace probíhá přes port RS-485 pomocí protokolu MODBUS RTU. Přítomnost napájecího napětí je signalizována zelenou LED diodou označenou U. Správný přenos dat mezi modulem a jiným zařízením je indikován svícením žluté LED diody Tx.
Funkce rozšiřujícího modulu reléových výstupů MR-RO-4:
- 4 nezávislé výstupy
- ovládání ON/OFF (zapnuto/vypnuto)
- zobrazení stavu výstupu
- možnosti časového ovládání: zpožděné sepnutí, zpožděné sepnutí na nastavenou dobu, cyklický provoz ON/OFF, cyklický provoz OFF/ON
- paměť stavu po výpadku napájení
- automatický start pro časové funkce
- záznam času posledního sepnutí výstupu
- počet sepnutí výstupu
- počet provedených cyklů u časových funkcí
PROVOZNÍ REŽIMY
0. ON/OFF (zapnout/vypnout)
1. Zpožděné sepnutí
2. Sepnutí na nastavenou dobu
3. Zpožděné sepnutí na nastavenou dobu
4. Cyklus OFF/ON
5. Cyklus ON/OFF
PAMĚŤ STAVU A AUTOSTART
Pro každý výstup lze aktivovat speciální funkce paměti stavu a automatického startu.
Technická specifikace
Obecné údaje
- Index: MAX-MR-RO-4
- Napájecí napětí: 9÷30 V DC
- Maximální spínaný proud AC-1: 16 A
- Výkonný prvek: 4 x relé
- Konfigurace kontaktů: 4 x NO (spínací)
- Oddělení kontaktů: ANO
Komunikace
- Porty: RS-485
- Komunikační protokol: MODBUS RTU
- Typ provozu: SLAVE
- Rychlost (nastavitelná): 1200÷115200 bit/s
- Datové bity: 8
- Stop bity: 1 / 1.5 / 2
- Parita: EVEN / ODD / NONE
- Adresa: 1÷247
Konektory a napájení
- Připojení: šroubové svorky 4,0 mm2
- Utahovací moment: 0,5 Nm
- Příkon: 1 W
Provozní podmínky
- Provozní teplota: -20÷50°C
- Rozměry: 4 moduly (70 mm)
- Montáž: na DIN lištu 35 mm
- Stupeň krytí: IP20
Reset nastavení komunikace:
MB Config
Program umožňuje testovací čtení hodnot a nastavení komunikačních a konfiguračních parametrů modulu. Komunikace modulu s PC probíhá pomocí převodníku USB CN-USB-485. Program je zdarma.
