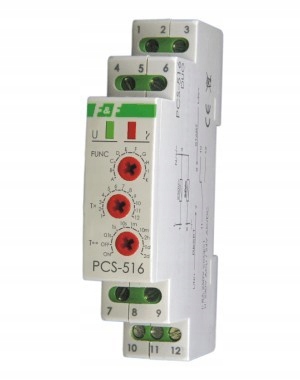

Časové relé 10 Funkční na Din lištu TH35 230V PCS-516DUO F&f

Popis produktu

Časový relé 10-funkční F&F PCS-516DUO Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.). Relé provádí zvolenou funkci provozu podle nastaveného časového režimu. Výběr určitého časového rozsahu a funkce provozu relé spočívá v nastavení vhodné kombinace otočných kódových spínačů. Funkce: 10-funkční s vstupy START a RESET. Napájecí napětí: 230 V AC / 24 V AC/DC Montáž: na 35 mm lištu Sada se skládá z - 1 ks Časový spínač PCS-516DUO - Návod k použití v polštině Funkce relé A. – OPOŽDĚNÉ ZAPNUTÍ - Po zadání napájecího napětí (zelená LED svítí U) zůstává výstup otevřený a dochází k odměřování nastavené doby provozu „t“. Po odměření času „t“ dojde k zapnutí výstupu (červená LED svítí). - Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. B. – OPOŽDĚNÉ VYPNUTÍ - Do zapnutí relé zůstává výstup otevřený. Po zadání napájecího napětí (zelená LED) se výstup uzavře a dojde k odměření nastavené doby provozu „t“ (červená LED svítí). - Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí C. – OPOŽDĚNÉ ZAPNUTÍ – CYKLICKY - Režim opožděného zapnutí je realizován cyklicky ve stejných intervalech nastavené pracovní doby a přestávky. D. – OPOŽDĚNÉ VYPNUTÍ – CYKLICKY E.- Generování impulsu 0,5 s po zadaném čase „t“. F. Generování jediného impulsu s časem „t“ svahem narůstajícím signálem START. Během odměřování času systém nereaguje na impulsy START. G. Generování jediného impulsu s časem „t“ klesajícím svahem signálu START. Během odměřování času systém nereaguje na impulsy START. H. Zpoždění při vypnutí s možností udržení. Svahy narůstajícího signálu START způsobují zapnutí relé, zatímco klesající svahy způsobují zahájení odměřování času. Podání signálu START během odměřování času prodlužuje cyklus o další čas „t“ klesajícím svahem. I. - Generování jednoho impulsu 0,5 s po čase „t“ spuštěným svahem klesajícím k signálu START. K. - Vypnutí relé na určitou dobu „t“ svahem narůstajícího signálu START. Během odměřování času systém nereaguje na signál START. Pozor! - * Uvedení napětí RESET během provádění funkce způsobuje: - pro funkce A, B, C, D, F realizaci provozního režimu od začátku. - pro funkce F, G, H a návrat relé do výchozího stavu a čekání na signál START. - pro funkci K trvalé zapnutí kontaktu relé v poloze 11-12. - Nastavení otočného přepínače časového rozsahu do polohy: - Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu. - Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení. - Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času. Technické údaje - Napájecí napětí: 230 V AC / 24 V AC/DC - Režim provozu: multifunkční - Výkonný prvek: relé - Maximální zatěžovací proud : 8 A - Konfigurace kontaktů : 1 × NO/NC - Oddělení kontaktu : ANO - Zpoždění provozu: 50 ms - Příkon ovládacího impulsu: méně než 1 mA - Signalizace stavu kontaktu: červená LED - Doba provozu – nastavitelná: 0,1 s – 576 hodin - Signalizace napájení: LED zelená - Připojení: šroubové svorky 2,5 mm² - Utahovací moment: 0,4 Nm - Spotřeba energie: 0,8 W - Pracovní teplota : -25 – 50 °C - Rozměry : 64x18x90 mm - Počet modulů: 1 modul (18 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 O výrobci F&F Společnost F&F byla založena v roce 1992. Vyrostla z obchodní a servisní společnosti působící v elektronickém průmyslu. Zkušenosti majitelů z oblasti elektroniky a elektrotechniky umožnily vytvořit společnost s výrobním profilem, nabízející elektronická ovládací zařízení pro domácí i průmyslovou automatizaci. V současné době spolupráce výzkumného a vývojového oddělení společnosti s vědeckým prostředím a zákazníky vede k dynamickému rozvoji nabídky a umožňuje vytvářet řešení se stále vyšším stupněm technologického pokroku, jak je příkladem inteligentních systémů domu F&Home a telemetrických systémů. F&F je v Polsku známá v Polsku a výrobky pod ní vyráběné míří také na trhy Ukrajiny, Běloruska, Litvy, Lotyšska, České republiky, Slovenska, Maďarska, Rumunska, Srbska, Německa, Řecka, Irska, Švédska, Norska, Portugalska, Chile a Spojených
