Relé pro kontrolu proudu 4-funkční 230 V 8 A na Din lištu TH35 F&f

Popis produktu

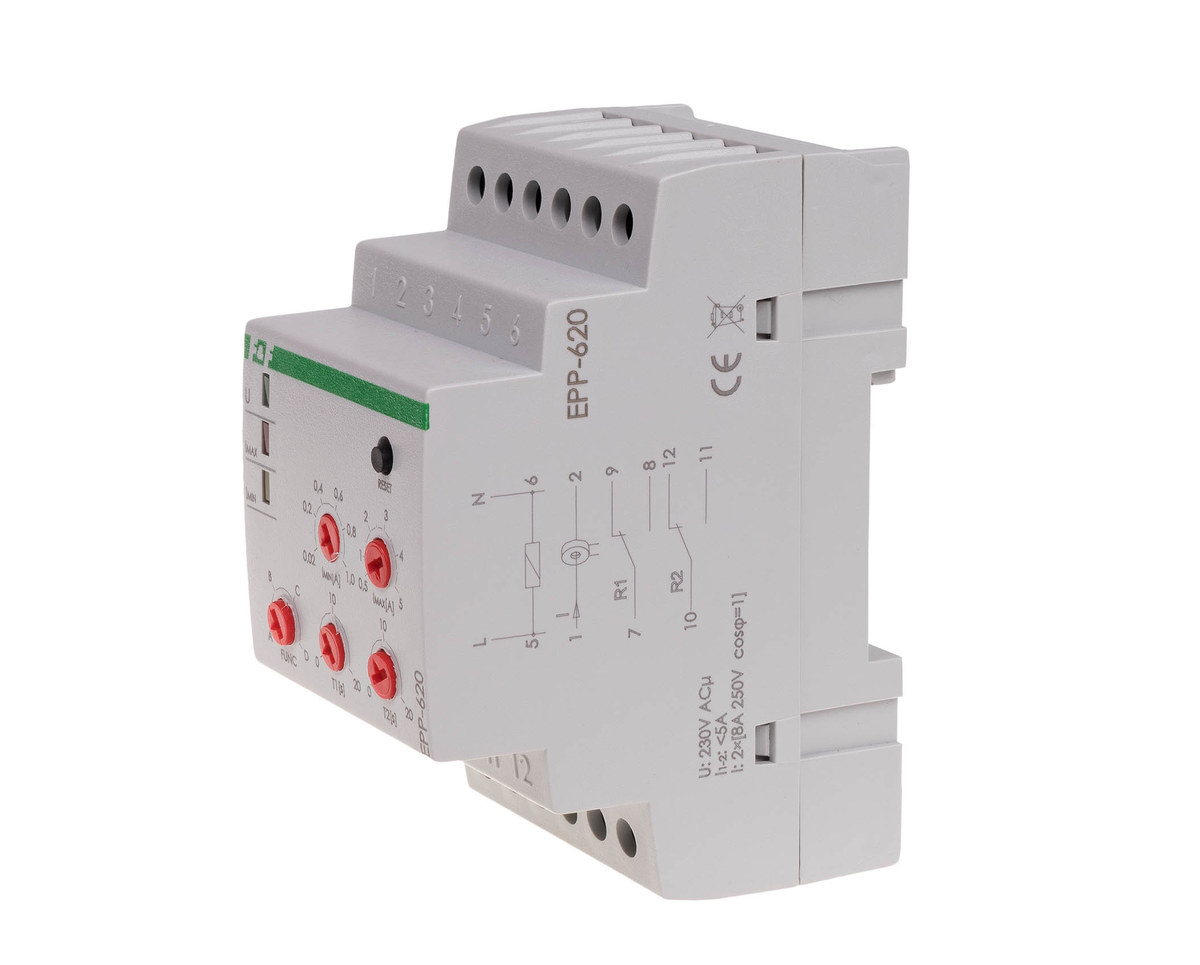

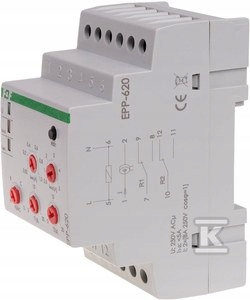

Čtyřfunkční proudový relé F&F EPP-620 ✔ Slouží k kontrole hodnoty proudu v měřeném obvodu ✔ Funkce přepínání kontaktů ✔ Nastavitelný spodní a horní práh provozu. ✔ Relé zabírá čtyři moduly na kolejnici ✔ Napájecí napětí: 230 V Sada se skládá z - 1 ks Čtyřfunkční proudový relé EPP-620 - Návod k použití v polštině Funkce proudového relé ➡ Proudové relé EPP-620 je přizpůsobeno pro spolupráci s proudovým transformátorem o sekundárním proudu 5 A. ➡ Původní obvod převodovky je začleněn do měřeného proudového obvodu a sekundární do měřících svorek relé. ➡ Relé pracuje podle jedné ze čtyř funkcí provozu . ➡ Výběr funkcí se provádí nastavením šipky potenciometru FUNC na označení zvolené funkce [A, B, C nebo D]. ➡ Potenciometry se nastavují proudové prahy: spodní Imin a horní Imax. Jak funguje proudový relé? ✅ Překročení hodnoty intenzity měřeného proudu způsobí uzavření příslušných kontaktů podle zvolené funkce provozu. ✅ Uzavření kontaktu se provádí s zpožděním nastaveným potenciometry T1 (pro kontakt R1) a T2 (pro kontakt R2). ✅ Uzavření kontaktů je signalizováno svícením příslušné LED diody Imax a Imin. ✅ Uzavření kontaktu se provádí se zpožděním nastaveným potenciometry T1 (pro kontakt R1) a T2 (pro kontakt R2). Montáž - Vypněte napájení. - Relé je upevněno na kolejnici v rozvodné skříni. - Napájení relé připojte k svorkám 5-6 podle označení. - K měřícím svorkám 1-2 připojte sekundární obvod proudového transformátoru. - Na proudové stupnici relé nastavte funkci provozu, prahové hodnoty provozu a časy zpoždění provozu. Technické údaje - Napájecí napětí: 230 V AC - Výkonný prvek: 2 × relé - Maximální zatěžovací proud R1 a R2: 2 × 8 A - Konfigurace kontaktů: 2 × NO/NC - Separace kontaktu: Ano - Doba návratu: 0,5 s - Hystereze návratu napájení: 10 % - Maximální vstupní proud měření 1-2: 5 A - Přepínací proud – regulovatelný Imin: 0,02 – 1 A - Přepínací proud – regulovatelný Imax: 0,5 – 5 A - Doba provozu T1 a T2 – nastavitelná: 0 – 20 s - Připojení: Šroubové svorky 4,0 mm² - Utahovací moment: 0,5 Nm - Příkon: 0,4 W - Pracovní teplota: -25 – 50 °C - Rozměry: 66x52x90 mm - Rozměry: 3 moduly (52 mm) - Montáž: Na 35 mm lištu - Stupeň ochrany: IP20 O výrobci F&F Společnost F&F byla založena v roce 1992. Vyrostla z obchodní a servisní společnosti působící v elektronickém průmyslu. Zkušenosti majitelů z oblasti elektroniky a elektrotechniky umožnily vytvořit společnost s výrobním profilem, nabízející elektronická ovládací zařízení pro domácí i průmyslovou automatizaci. V současné době spolupráce výzkumného a vývojového oddělení společnosti s vědeckým prostředím a zákazníky vede k dynamickému rozvoji nabídky a umožňuje vytvářet řešení se stále vyšším stupněm technologického pokroku, jak je příkladem inteligentních systémů domu F&Home a telemetrických systémů. F&F je v Polsku známá v Polsku a výrobky pod ní vyráběné míří také na trhy Ukrajiny, Běloruska, Litvy, Lotyšska, České republiky, Slovenska, Maďarska, Rumunska, Srbska, Německa, Řecka, Irska, Švédska, Norska, Portugalska, Chile a Spojených států. Devizou společnosti je vytváření inovativních řešení pro partnery.
