Výsuvná Nábytková Zásuvka Z Desky 3X2P+Z USBX2

Popis produktu

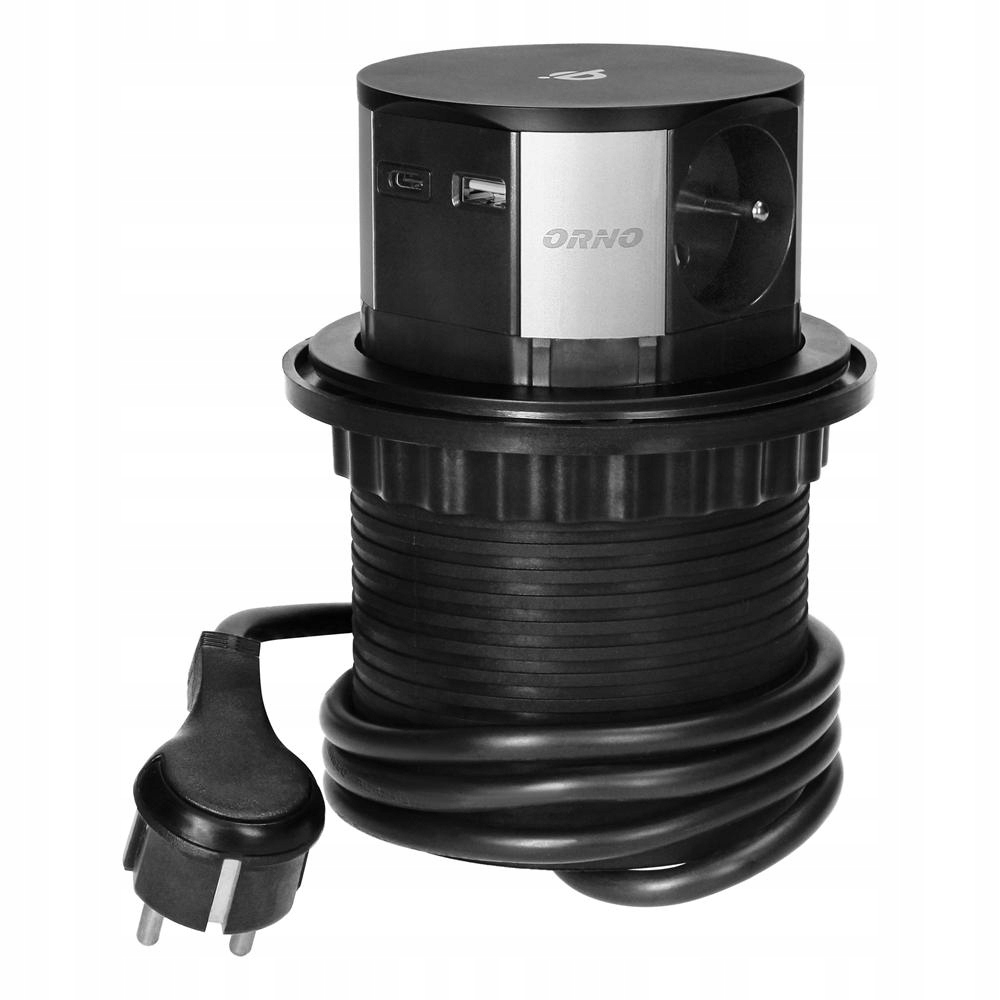

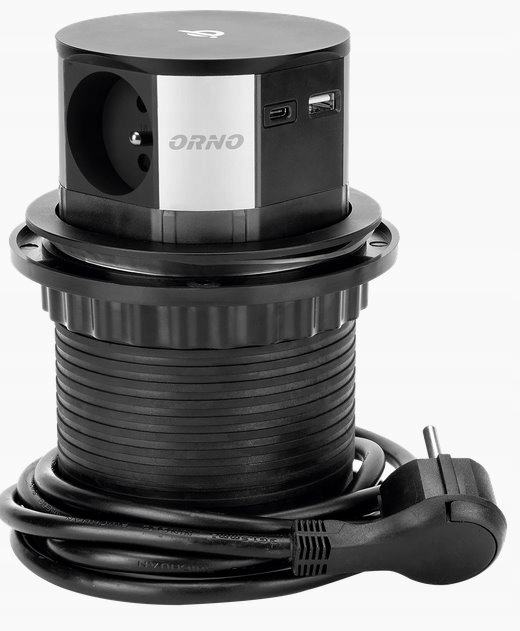

Výsuvná nábytková zásuvka z desky s indukční nabíječkou, USB nabíječkou a kabelem 1,5 m
ORNO OR-GM-9017
- Počet zásuvek francouzského typu (typ E) s kolíkem: 3
- Počet USB konektorů: 2 TYP: A+C
- Výstupní napětí USB nabíječky: 5VDC 3,0A, 9VDC 2,0A, 12VDC 1,5A
- Výkon bezdrátového nabíjení: 10 W
✔ Sada tří síťových zásuvek s uzemněním a clonami proudových drah, propojených s USB nabíječkou se systémem QC 3.0, které jsou umístěny v krytu schovaném do pracovní desky.
✔ Sada navíc obsahuje indukční nabíječku ve standardu Qi, která umožňuje pohodlné bezdrátové nabíjení externích zařízení.
✔ Vybaveno 1,5 m dlouhým kabelem.
Sada obsahuje:
- 1 ks Nábytková zásuvka s nabíječkou OR-GM-9017
POUŽITÍ:
✔ Zařízení určené k montáži:
- v konferenčních stolech, deskách kancelářského a kuchyňského nábytku.
✔ Skvěle se hodí do minimalistických interiérů.
✔ Hnízdo je vyrobeno z plastu v černé barvě.
✔ Přesný mechanismus automaticky vysune panel se zásuvkami po stisknutí krytu.
✔ K montáži zařízení do desky stolu potřebujete pouze otvor o průměru pouhých 10 cm .
SPECIFIKACE:
- Standard zásuvek: French (typ E)
- Model: Pro zabudování
- Jmenovité napětí: 230 V
- Max. zatížení: 3680 W
- Frekvence: 50 Hz
- Počet zásuvek francouzského typu (typ E): 3
- Počet USB konektorů: 2
- Typ konektorů USB: A+C
- Výstupní napětí USB nabíječky: 5VDC 3,0A, 9VDC 2,0A, 12VDC 1,5A
- Bezdrátová nabíječka: Ano
- Standard bezdrátové nabíječky: Qi
- Výkon bezdrátového nabíjení: 10 W
- Stupeň ochrany (IP): IP20
- Materiál: Plast
- Barva: Černá
- Délka napájecího kabelu: 1.50 m
INSTALACE:
1. Před zahájením instalace si v desce připravte otvor o průměru 10 cm (1).
2. Odšroubujte spodní matici zásuvky otočením doleva.
3. Zasuňte korpus zásuvky do otvoru v pracovní desce (2).
4. Přesuňte napájecí kabel přes matici, poté jej nasaďte ze spodní strany zásuvky a připevněte zásuvku k pracovní desce (3).
5. Připojte napájecí kabel do síťové zásuvky.
SERVIS:
1. Stiskněte kryt zásuvky (4).
2. Zásuvka se automaticky vysune z pracovní desky (5).
ROZMĚRY:
- Průměr montážního otvoru: 102 mm
- Průměr [L]: 115 mm
- Průměr[L1]: 94,5 mm
- Výška [L2]: 158,2 mm
- Výška nad pracovní deskou[L3]: 56,2 mm
- Tloušťka upevnění v desce[L4]: 2,5 mm
- Výška pod pracovní deskou[L5]: 99,5 mm
- Délka zásuvky pod pracovní deskou[L6]: 9,4 mm
- Průměr[L7]: 98 mm
- Průměr[L8]: 126,1 mm
