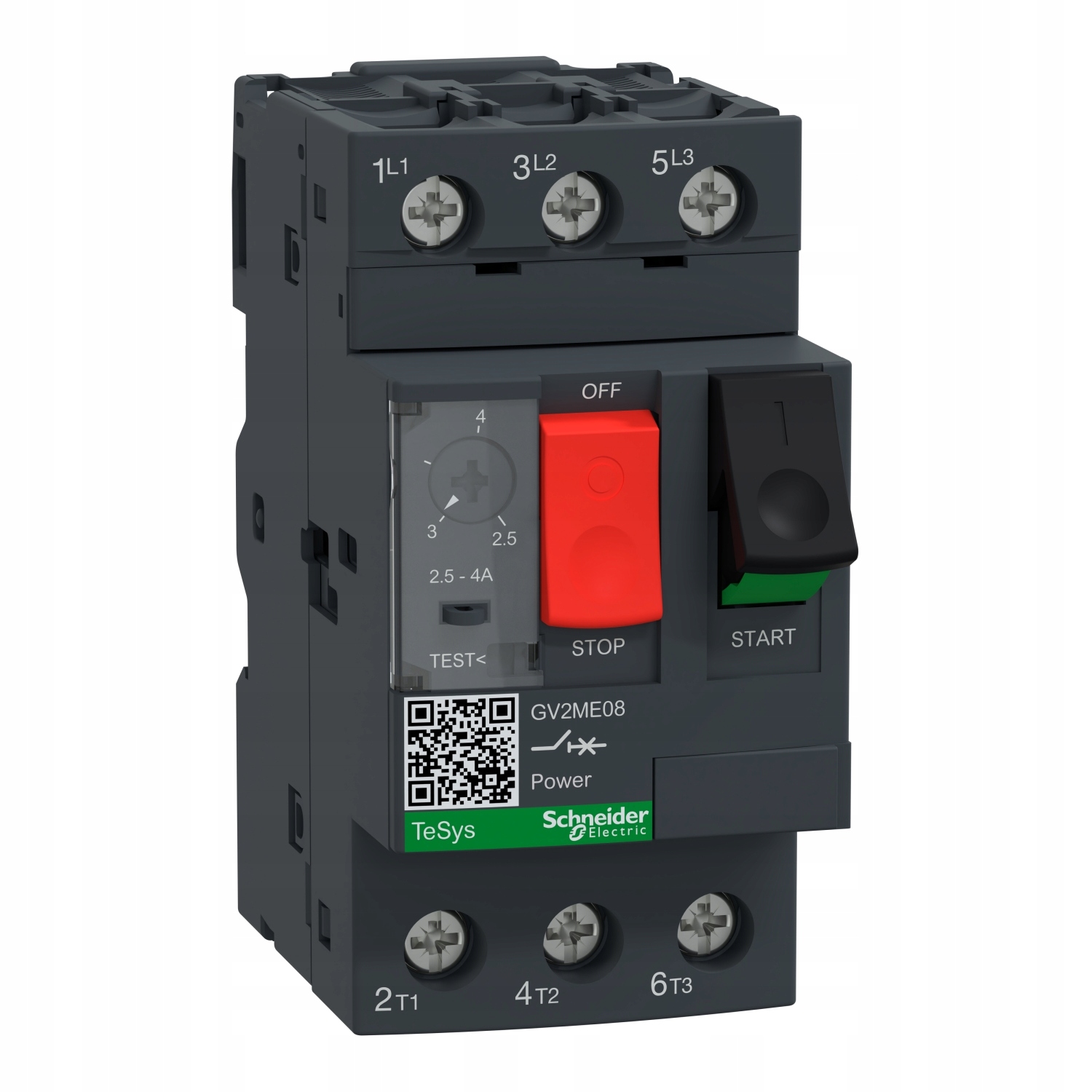

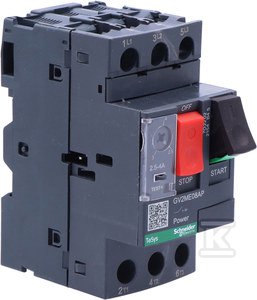

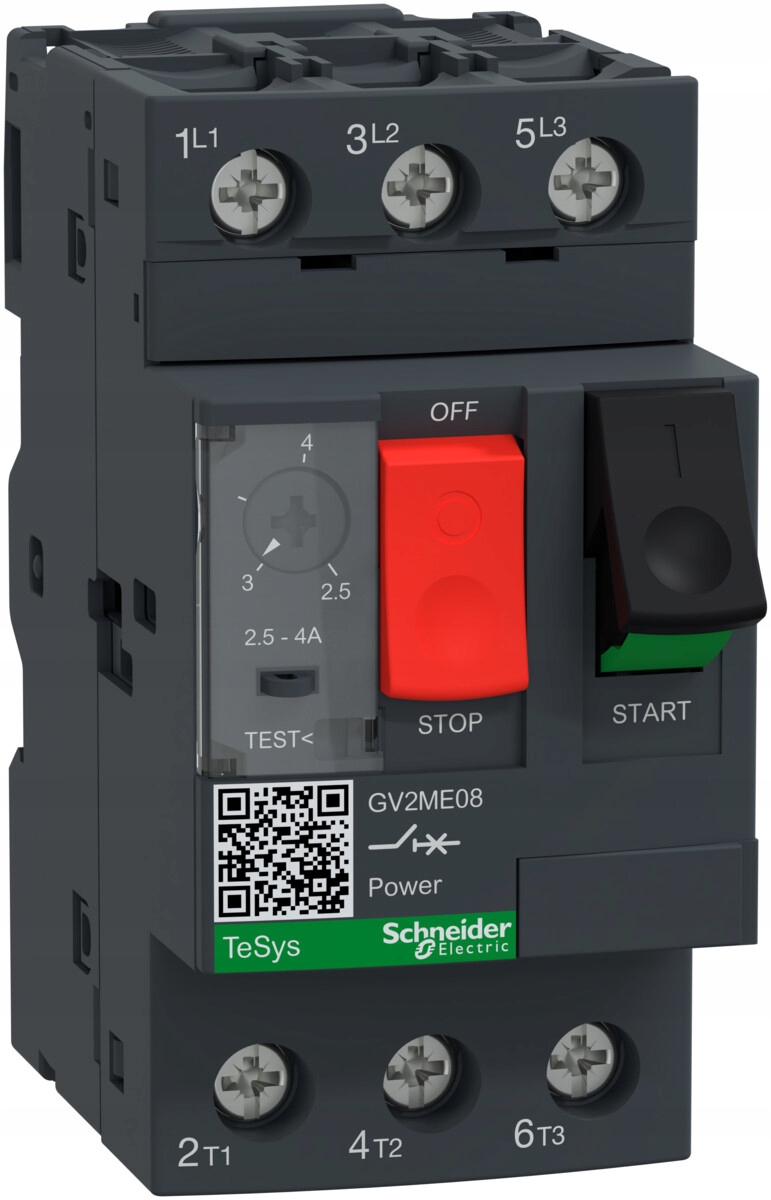

Schneider TeSys Motorový Spínač GV2ME08AP

Popis produktu

Schneider Electric, Motorový spínač GV2ME s tlačítkovým pohonem I=2,5-4,0A PL skříňové svorky, GV2ME08AP Základní parametry: - Řada produktů: TeSys - Název produktu: TeSys GV2 - Typ výrobku nebo komponenty: Vypínač - Zkrácený název zařízení: GV2ME - Použití zařízení: motor - Technologie spouště: termomagnetická - Popis pólů: 3P - Typ sítě: Střídavý proud (AC) - Kategorie použití: AC-3 podle IEC 60947-4-1, kategorie A podle IEC 60947-2 Doplňkové parametry: - Síťová frekvence: 50 Hz - Způsob upevnění: 35 mm symetrická lišta DIN: oříznutá, panel: přišroubovaný (with adaptor plate) - Poloha práce: v každé poloze - Výkon motoru v kW: 1,1...1,5 kW při 400/415 V střídavý proud (AC) 50 Hz, 1,5...2,2 kW při 500 V střídavý proud (AC) 50 Hz, 2,2...3 kW při 690 V střídavý proud (AC) 50 Hz - Vypínací schopnost: 100 kA Icu při 230/240 V AC 50 Hz vyhovující IEC 60947-2, 100 kA Icu při 400/415 V AC 50 Hz vyhovující IEC 60947-2, 100 kA Icu při 4040 V AC IEC 60947-2, 100 kA Icu při 500 V AC 50 Hz v souladu s IEC 60947-2, 3 kA Icu při 690 V AC 50 Hz podle IEC 60947-2 - Jmenovitá provozní vypínací schopnost [Ics] : 100 % při 230/240 V AC 50 Hz v souladu s IEC 60947-2, 100 % při 400/415 V AC 50 Hz v souladu s IEC 60947-2, 100 % při 4040 V AC podle IEC 60947-2, 100 % při 500 V AC 50 Hz podle IEC 60947-2, 75 % při 690 V AC 50 Hz podle IEC 60947-2 - Typ ovládání: tlačítko - Jmenovitý proud: 4 A - Termická ochrana při úpravě hodnoty: 2,5-4 A - Magnetický spouštěcí proud: 51 A - Jmenovité spínací napětí [Ue]: 690 V střídavý proud (AC) 50 Hz podle IEC 60947-2 - Jmenovité izolační napětí [Ui]: 690 V střídavý proud (AC) 50 Hz podle IEC 60947-2 - Jmenovitý tepelný proud při konvekčním vzduchovém chlazení [Ith]: 4 A conforming to IEC 60947-4-1 - Jmenovité rázové napětí [Uimp]: 6 kV podle IEC 60947-2 - Ztráta výkonu na pól: 2,5 W - Mechanická odolnost: 100000 cyklů - Elektrická životnost: 100000 cyklů pro AC-3 při 440 V - Maximální pracovní rychlost: 25 cyklů/h - Režim provozu: nepřetržitý podle IEC 60947-4-1 - Utahovací moment: 1.7 N. m na šroubovacích světelných terminálech - Izolační funkce: Ano podle IEC 60947-1 - Citlivost na atrofii fáze: Ano podle IEC 60947-4-1 Pracovní prostředí: - Normy: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 - Certifikáty produktu: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEX - Ochranný účinek: TH - Stupeň krytí IP: IP20 podle IEC 60529 - Stupeň ochrany IK: IK04 - Okolní teplota pro provoz: -20...60 °C - Okolní teplota pro skladování: -40...80 °C - Požární odolnost: 960 °C podle IEC 60695-2-1 - Pracovní výška (v metrech nad mořem): 2000 m Rozměry: - Výška: 89 mm - Šířka: 45 mm - Hloubka: 78,5 mm - Hmotnost výrobku: 0,26 kg Motorové spínače TeSys GV2 Motorové spínače GV2 z rodiny TeSys zajišťují izolaci, možnost ručního ovládání motoru a ochranu před zkratem a přetížením. Všechno se uzavírá v šířce 45 mm. Motorový spínač s magnetickou nebo termomagnetickou ochranou lze rychle a snadno integrovat s dalšími zařízeními. Bohatá nabídka doplňkového příslušenství zvyšuje funkčnost zařízení. . Funkce motorových spínačů TeSys GV2: Motorový spínač GV2 si můžete plně přizpůsobit svým potřebám výběrem produktu s magnetickým nebo termomagnetickým zabezpečením a tlačítkovým, otočným nebo pákovým pohonem. GV2ME: - termomagnetická ochrana - tlačítkový pohon GV2P: - termomagnetická ochrana - otočný pohon, možnost pohonu dveří - informace o původu osvobození (zkrat nebo přetížení) GZ1E: - termomagnetická ochrana - tlačítkový pohon GV2L: - magnetické zabezpečení - otočný pohon, možnost pohonu dveří GV2LE: - magnetické zabezpečení - pákový pohon GV2RT: - vysoko nastavený zkratový spouštěč - pákový pohon Specifikace: - maximálně 15 rozsahů pro pokrytí intervalů od 0,1 A do 32 A - Elektrická odolnost (AC-3/415 V) může při ručním ovládání dosáhnout 100 000 cyklů - skříňové svorky, u GV2ME možné i jiné připojení - verze s možností blokování tlačítek/otočných knoflíků - upevnění na kolejnici - bohatá nabídka doplňkového příslušenství, od pomocných kontaktů a spojovacích lišt až po hermetické kryty Výhody použití motorových spínačů TeSys GV2: - Kompletní ochrana motoru v jednom fotoaparátu - Kompaktní velikost (45 mm) a snadná integrace s dalšími zařízeními - Vysoká odolnost při ručním ovládání motoru - Jednoduchý výběr - Široká nabídka doplňkového
