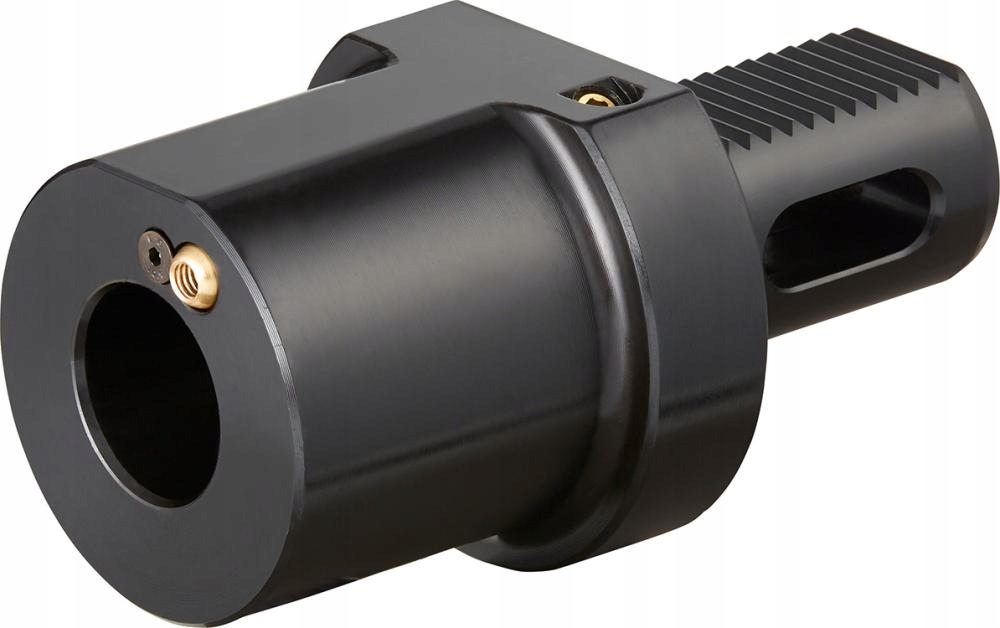

Držák VDI pro upevnění pod kužel Morsea F 30 mmxMK3

Popis produktu

Držák VDI pro upevnění pod kužel Morsea F 30 mmxMK3
Výrobce:
Tvar F s upevněním pod Morseův kužel
Obecný tip: Nástrojové držáky VDI pro CNC soustruhy jsou vyrobeny z tepelně vylepšené oceli o pevnosti min. 900 N/mm2, kalené na 56 ± 2 HRC a povrchově kalené na min. 0,5 mm. Navíc jsou všechny držáky nástrojů VDI vybaveny válcovým úchytem h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými sférickými tryskami.
Úchop a plocha přiložení jsou kalené a broušené, s otvorem pro přívod chladicí kapaliny.
Ostatní provedení jsou k dispozici na vyžádání.
Všechny fotografie, technické výkresy a rozměry jsou uvedeny také v technické příloze na adrese www.format-quality.com .
Provedení: Morseův kužel. Úchop a plocha přiložení jsou kalené a broušené, s otvorem pro přívod chladicí kapaliny.
Použití: pro upevnění nástrojů s kuželovou stopkou Morse.
- Kód výrobce: 8233010007
- VDI: 30
- Morseův kužel: 3
- h1: 28 mm
- d3: 68 mm
- d2: 55 mm
- d4: 23,825 mm
- l1: 66 mm
- l2: 41 mm
