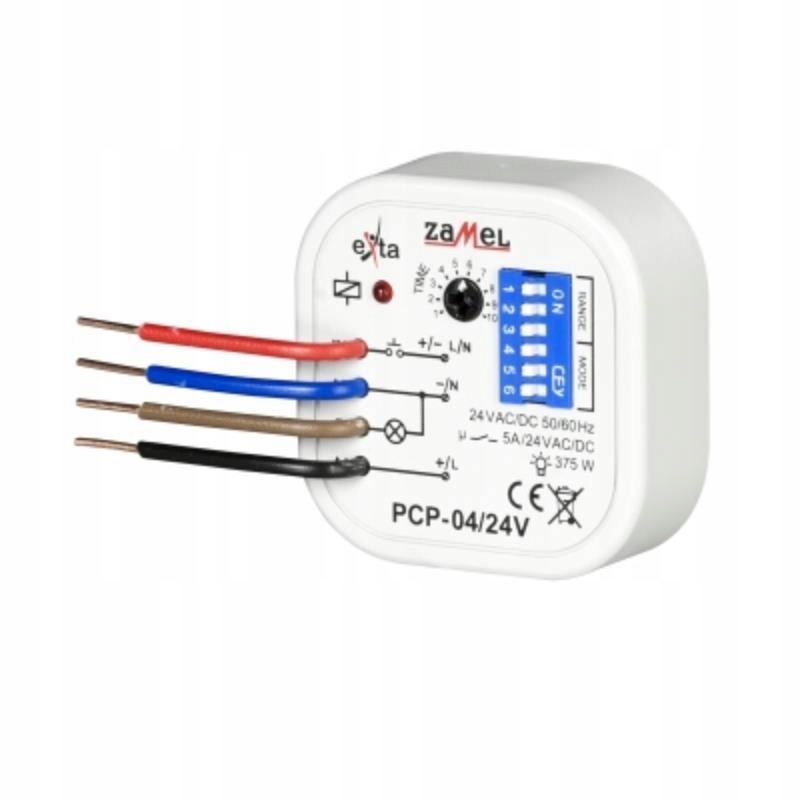

Časové relé 24V Ac/dc Zamel PCP-04/24V

Popis produktu

Časové relé 24V AC/DC, PCP-04/24V, Exta Zamel Technické údaje: - Šířka 50 mm - Výška 50 mm - Hloubka 18 mm - Rozsah nastavení času 0,1/864000 s - Typ elektrického připojení Šroubové připojení - Jmenovité řídicí napětí Us pro AC 50 Hz 24/240 V - Jmenovité řídicí napětí Us pro AC 60 Hz 24/24 V - Jmenovité řídicí napětí Us pro DC 24/24 V - Počet okamžitých výstupů, rozpínací kontakt 0 - Počet okamžitých výstupů, spínací kontakt 0 - Počet okamžitých výstupů, přepínací kontakt 0 - Počet okamžitých výstupů, rozpínací kontakt 0 - Počet okamžitých výstupů, spínací kontakt 1 - Počet okamžitých výstupů, přepínací kontakt 0 - Typ ovládacího napětí AC/DC - Napájecí svorky A1 (černá), A2 (modrá) - Pracovní teplota -20/60 °C - Parametry kontaktů relé, napěťový kontakt - 5 A / 24 V AC1 120 VA - Stupeň ochrany krytu IP20 (PN-EN 60529) - Jmenovité napájecí napětí 24 V - Jmenovitá frekvence 50/60 Hz - Rozsah nastavení času t 0,1 s ÷ 10 dní (skokově + plynule) - Hmotnost 0,03 g Popis produktu Multifunkční relé PCP-04/24V slouží k realizaci časových funkcí v systémech automatizace a řízení. Relé se spouští napájecím napětím a navíc je vybaveno ovládacím vstupem. PCP-04/24V má 8 nezávislých režimů provozu spouštěných napájecím napětím nebo externím spouštěcím impulsem (pocházejícím z linky L nebo N). Časový spínač se vyznačuje velmi širokým rozsahem nastavení času. Zařízení má indikátor stavu relé – realizovaný pomocí LED diody. Konstrukce zařízení umožňuje montáž do instalační krabice fi60. FUNKČNÍ VLASTNOSTI VÝROBKU: - Sada 8 režimů provozu - vysoká přesnost odměřeného času, - signalizace stavu relé a odměřování času – LED dioda, - reléový výstup – jeden přepínací kontakt s maximální zatížitelností 5 A, - v závislosti na nastaveném režimu spouštěný napájecím napětím nebo ovládacím vstupem, - dokončovací pouzdro
