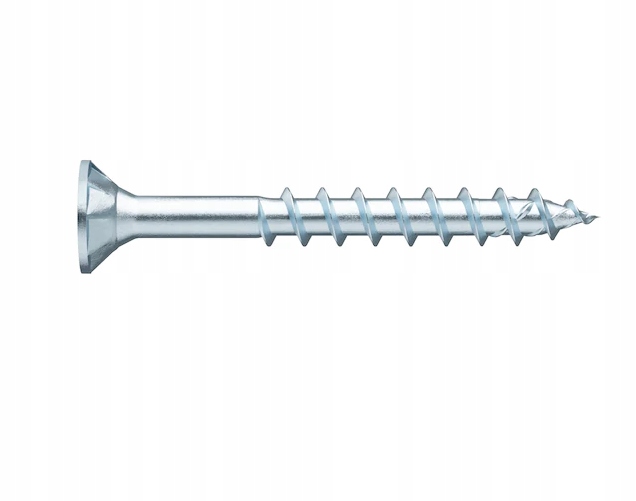

Wurth Assy 4 P Csmp RW20-(A2K) 3,5x40/25 019013540 x500 kusů

Popis produktu

Wurth ASSY 4 P CSMP RW20-(A2K) 3,5x40/25 019013540 x500 kusů
- Jmenovitý průměr (d): 3,5 mm
- Délka (l): 40 mm
- Délka závitu (lg): 25 mm
- Typ hlavy: CS-MPK
- Podrobnosti o hlavě: Frézované kapsy
- Průměr hlavy (dh): 7 mm
- Výška hlavy (k): 2,3 mm
- Vnitřní koncovka: RW20
- Typ závitu: HOGWD
- Typ závitu: Částečný závit
- Tvar závitu: Silnořezný závit
- Průměr jádra: 2,1 mm
- Tvar hrotu: Koncovka s frézou Hilltop
- Úhel čepele: 28 stupňů
- Materiál: Ocel
- Povrchová úprava: Pozinkováno
- Barva: Stříbrná
- Min. /max. úhel šroubování: 0-90 stupňů
- Určeno pro použití na podkladu: Dřevo, Výrobek na bázi dřeva, Měkké dřevo, Překližka, Tvrdé dřevo, LVL
- Rozsah použití: Univerzální, Nábytek, Korpus, Spojka
- Vhodné stroje: Würth BS 14-A Combi, Würth BS 12-A Power
- Šroub vyžadující schválení: Ano
- Schválení: ETA-11/0190
- Splňuje požadavky RoHS: Ano
Oblast použití
Oblast použití
Pro spojování dřevěných prvků
Částečný závit umožňuje stažení kroucených dřevěných prvků k sobě. Po zašroubování je celý závit šroubu umístěn ve spodní části.
Pro použití v třídě použití 1 a třídě použití 2 (od ∅ > 4 mm)
- Vysoce kvalitní zinkovaná ochrana povrchu, pasivovaná do modra, bez chromu (VI), tloušťka vrstvy až ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm
- Vhodné pro použití v třídě použití 1 (uvnitř) a od ∅ > 4 mm v třídě použití 2 (chráněná vnější oblast) podle normy EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
- U šroubů od ∅ 4,5 mm s pozinkováním o tloušťce 8 µ m s pasivací Cr(III) jsou požadavky klasifikace T2/C2 splněny podle normy prEN 14592:2017 (D)
Návod
- Pro zvýšení efektu spojování nebo odporu při dotahování hlavy se doporučuje používat dokonale přizpůsobené podložky ASSY 4
- Šrouby ASSY lze použít pro kvazistatické zatížení
- Pro zajištění optimálního využití šroubu je nutné použít bit RW o správné velikosti
- Šrouby s částečným závitem jsou ideální pro spojování dřevěných prvků. Pro zajištění optimálního spojení nesmí být upevňovací prvky silnější než délka dříku
Univerzální šroub s částečným závitem pro spojování dřeva – dřeva nebo kovu – dřeva v nábytkářství, vnitřních konstrukcích nebo dřevěných konstrukcích v suchých nebo chráněných prostorách
Ideální přenos výkonu díky zásuvce RW
- Větší výkon díky větší kontaktní ploše bitu
- Větší stabilita, práce jednou rukou, přesné polohování díky přesnému zahloubení a dokonalému přizpůsobení bitu
- Méně výměny bitů, 1 bit pro mnoho průměrů šroubů
- Kompatibilita s předchozím pohonem AW
Výrazné snížení síly potřebné při šroubování
- Menší odpor a menší riziko prasklin při šroubování díky provozu mlýnkového frézy
- Vysoký destrukční moment šroubu minimalizuje riziko prasknutí šroubu během šroubování.
- Přesunutí mlýnkového frézu do zóny závitu usnadňuje uživateli práci a eliminuje riziko odření prstů o frézu.
- Maximální ochrana šroubovacích nástrojů
Nízké nebezpečí překroucení šroubu v materiálu i při rychlém šroubování.
- Větší přenos síly v tvrdém dřevě díky zesílené, asymetrické geometrii nosné plochy hrubého závitu
- Lepší upevnění díky větší nosné ploše závitu
Hladký začátek závitu zajišťuje optimální zahloubení šroubu
- Omezený efekt štípání díky žebrovým frézám na čepeli
- Nižší tření závitu umožňuje snížit sílu šroubování
Vysoká pevnost a plasticita.
- Speciální tepelné zpracování zaručuje vysokou pevnost a vysokou plasticitu
Potvrzení vlastností
Schválení ETA-11/0190
Pozor
- Doporučujeme používat software firmy Würth nebo vhodné projektové nástroje pro plánování a dimenzování montáže. Pro dimenzování šroubů ASSY o průměru od 5 mm použijte software pro dřevěné konstrukce Würth
- Nepoužívejte šroub ve vlhkých prostorách s atmosférou obsahující chlór. V případě použití venku i v místnostech, kde je stálá vysoká vlhkost, použijte šrouby ASSY 4 z nerezové oceli A2 nebo A4 a pokud atmosféra obsahuje chlór, šrouby HCR z nerezové oceli
- Šrouby do dřeva ASSY 4, ASSYplus 4 a ASSYplus 4 FT jsou optimalizovány pro použití v dřevě a dřevěných materiálech. V případě použití v plastových kolíkech používejte pouze šrouby bez optimalizovaného závitového hrotu (čepel s prodlouženým protizávitem, vrták, samočistící drážka apod. ), jako jsou šrouby ASSY D se zapuštěnou nebo plochou hlavou
počet kusů: 500
stav: zcela nový
Cena za 500kusů
