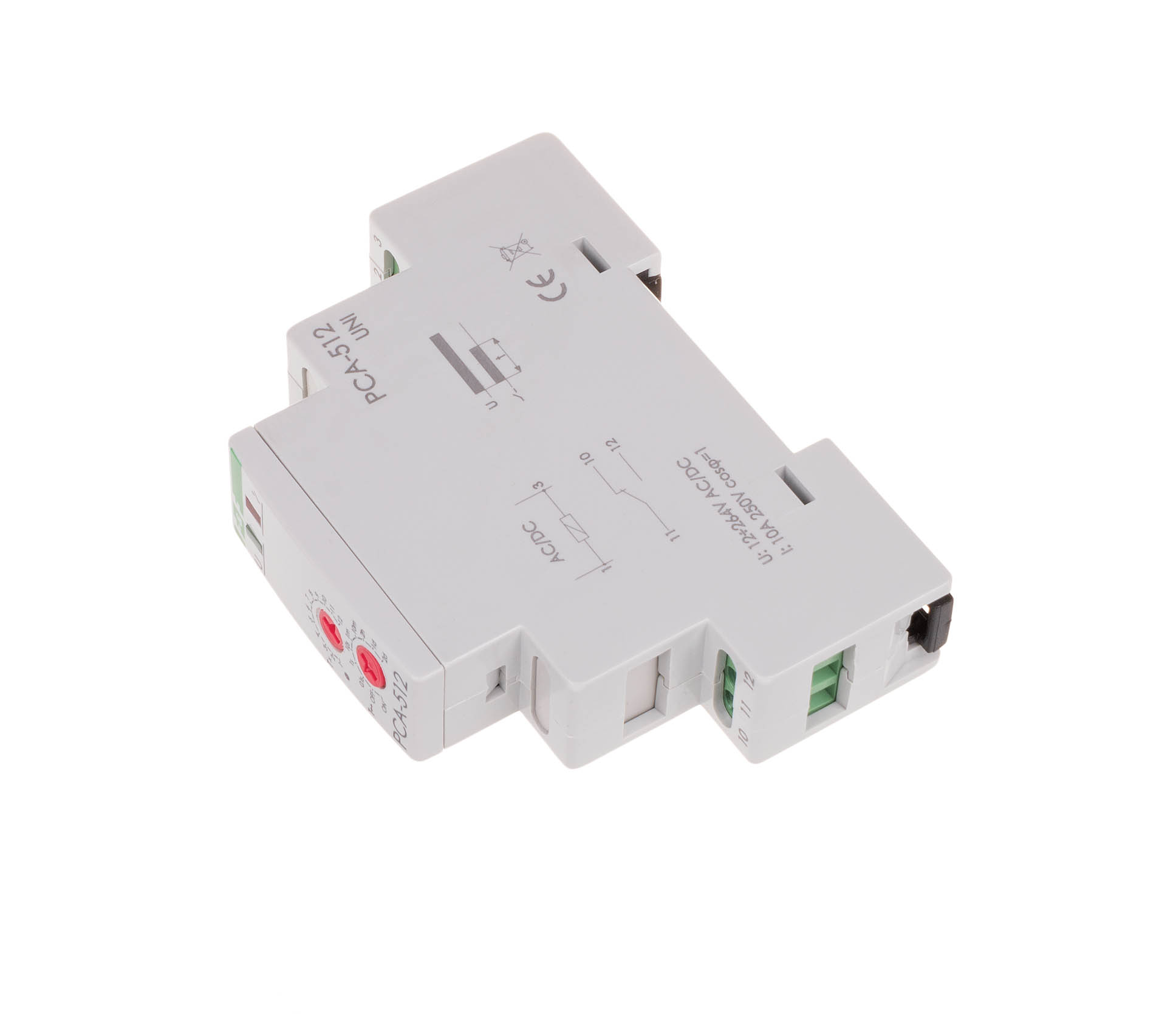

Časové relé 12-264V 10A Zpožděné vypnutí na sběrnici F&f

Popis produktu

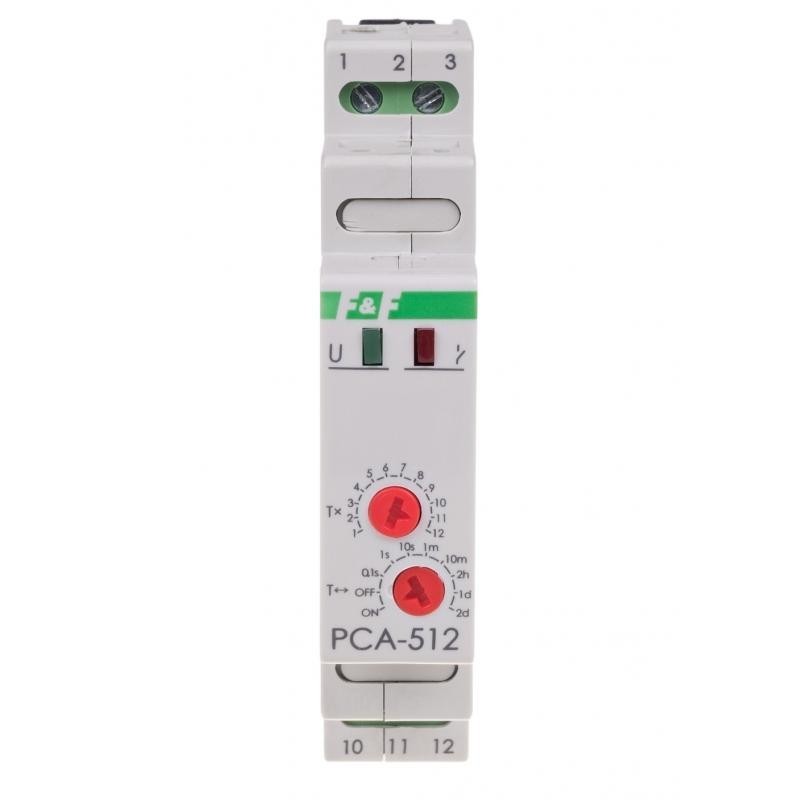

Časový spínač 264V 10A F&F PCA-512UNI ✔ Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např.: větrání, topení, osvětlení, signalizace apod.). ✔ Funkce: zpožděné vypnutí ✔ Napájecí napětí: 12-264 V AC/DC ✔ Montáž: na 35 mm lištu Sada se skládá z - 1 ks Časový spínač PCA-512UNI - Návod k použitíw języku polskim Jak funguje časový relé s funkcí opožděného vypnutí PCA-512 UNI? ➡ Do zapnutí relé zůstává kontakt v poloze 11-10. ➡ Po zadání napájecího napětí se kontakt přepne do polohy 11-12 a dojde k odměřování nastavené doby provozu. ➡ Po odměření času se kontakt vrátí do polohy 11-10. ➡ Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí. Pozor! ➡ Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu. ➡ Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení. ➡ Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času. Montáž - Vypněte napájení. - Relé je upevněno na kolejnici v rozvodné skříni. - Napájecí kabely připojte ke svorkám 1-3 (polarita libovolná). - Obvod napájení zapojeného přijímače připojte sériově ke svorkám 11-12. - Knoflíkem nastavte dobu provozu < UL> Technické údaje - Napájecí napětí: 12÷264 V AC/DC - Režim provozu : zpožděné vypnutí - Výkonový prvek : relé - Maximální zatěžovací proud: 10 A - Konfigurace kontaktů : 1 × NO/NC - Oddělení kontaktu : ANO - Zpoždění provozu: 50 ms - Signalizace stavu kontaktu: červená LED - Doba provozu – nastavitelná: 0,1 s ÷ 576 hodin - Signalizace napájení : LED zelená - Připojení: šroubové svorky 2,5 mm² - Utahovací moment: 0,4 Nm - Spotřeba energie: 0,8 W - Pracovní teplota: -25 ÷ 50 °C - Rozměry: 64x18x90 mm - Počet modulů: 1 modul (18 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20
