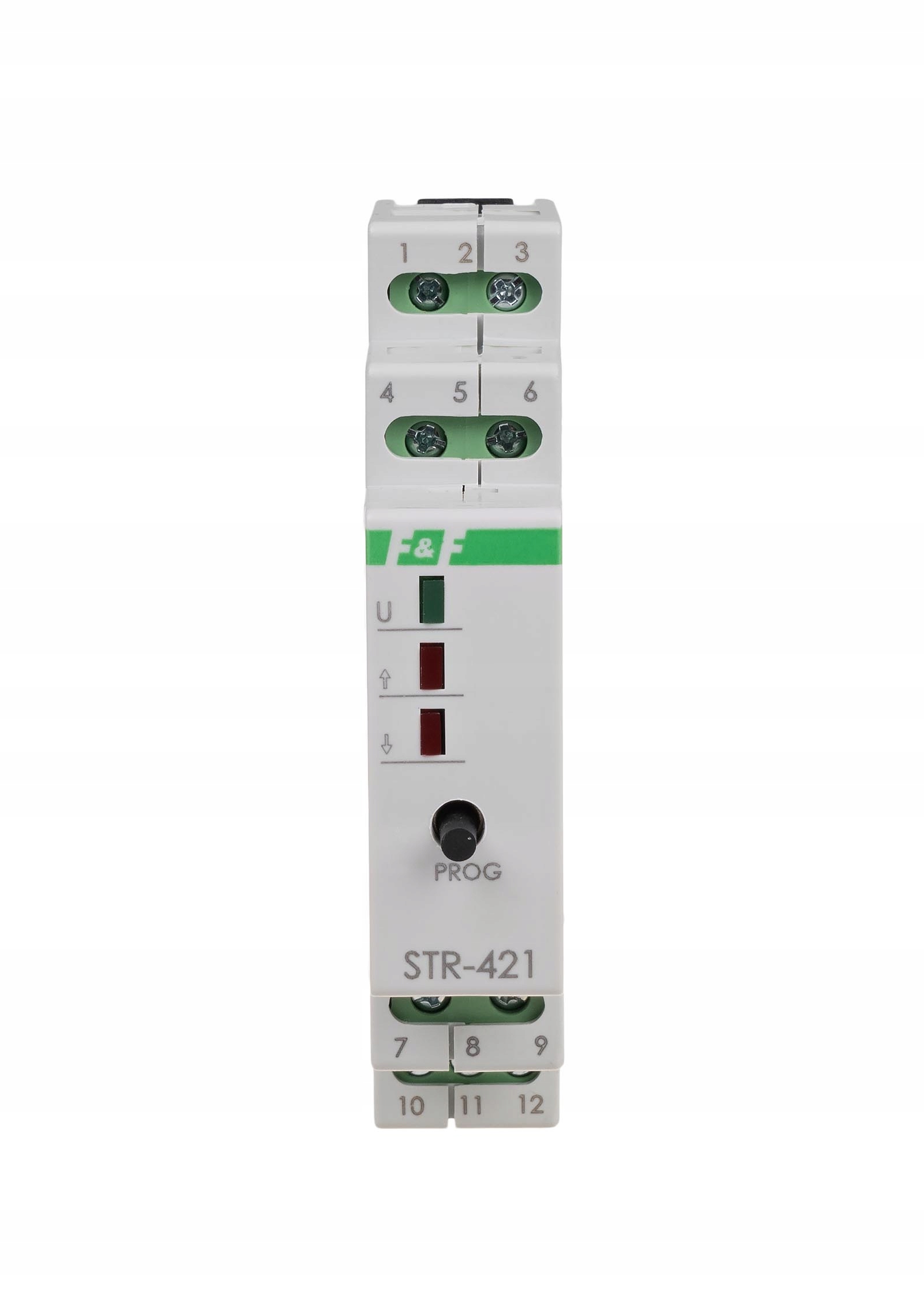

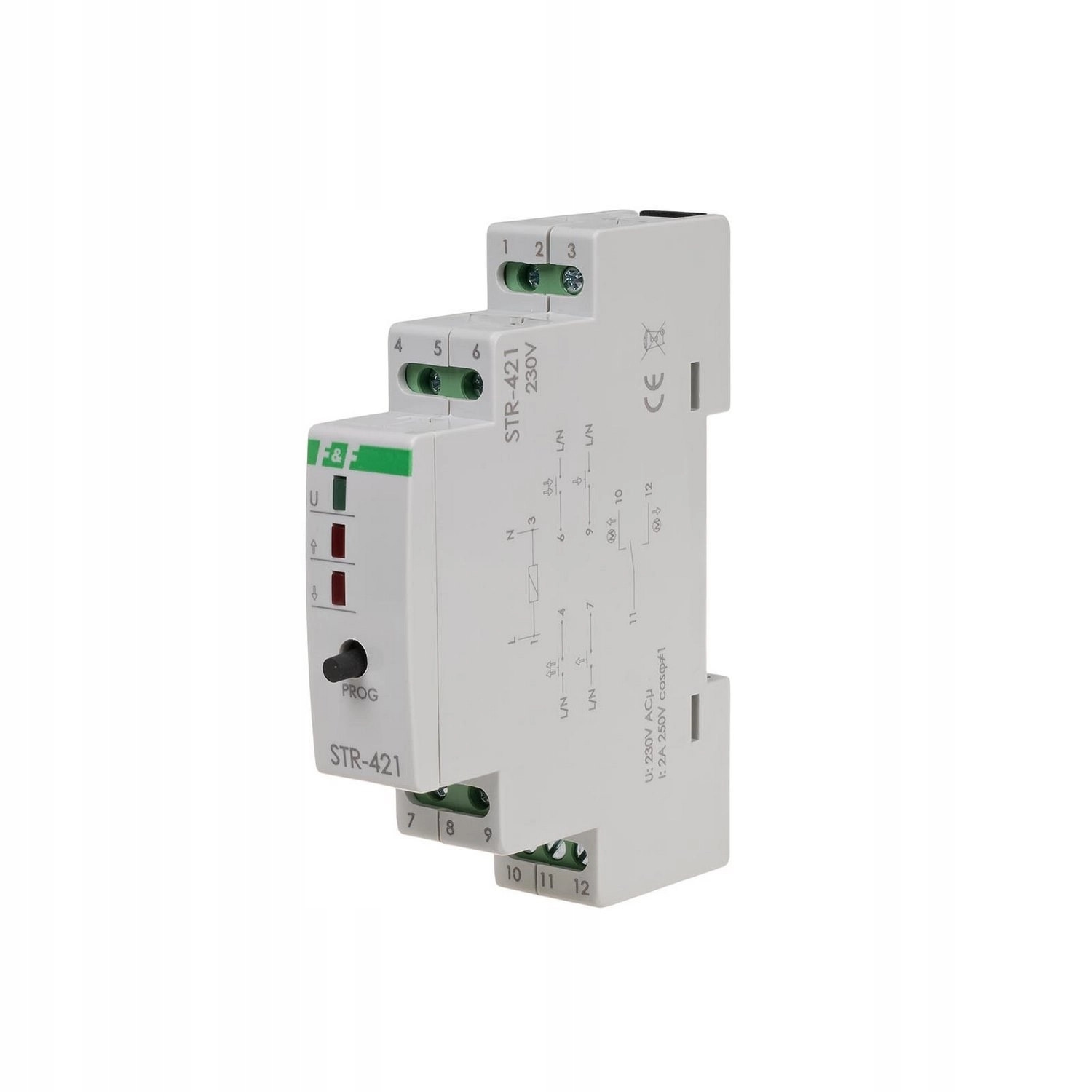

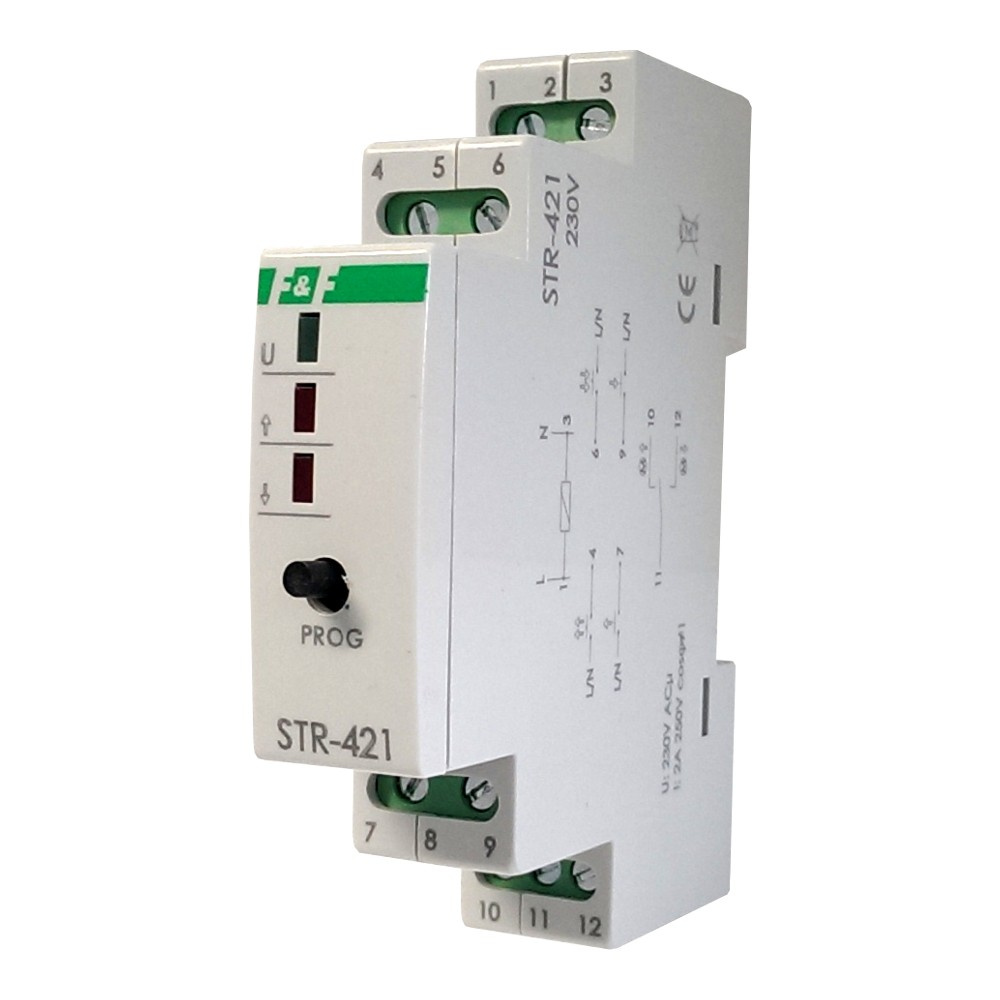

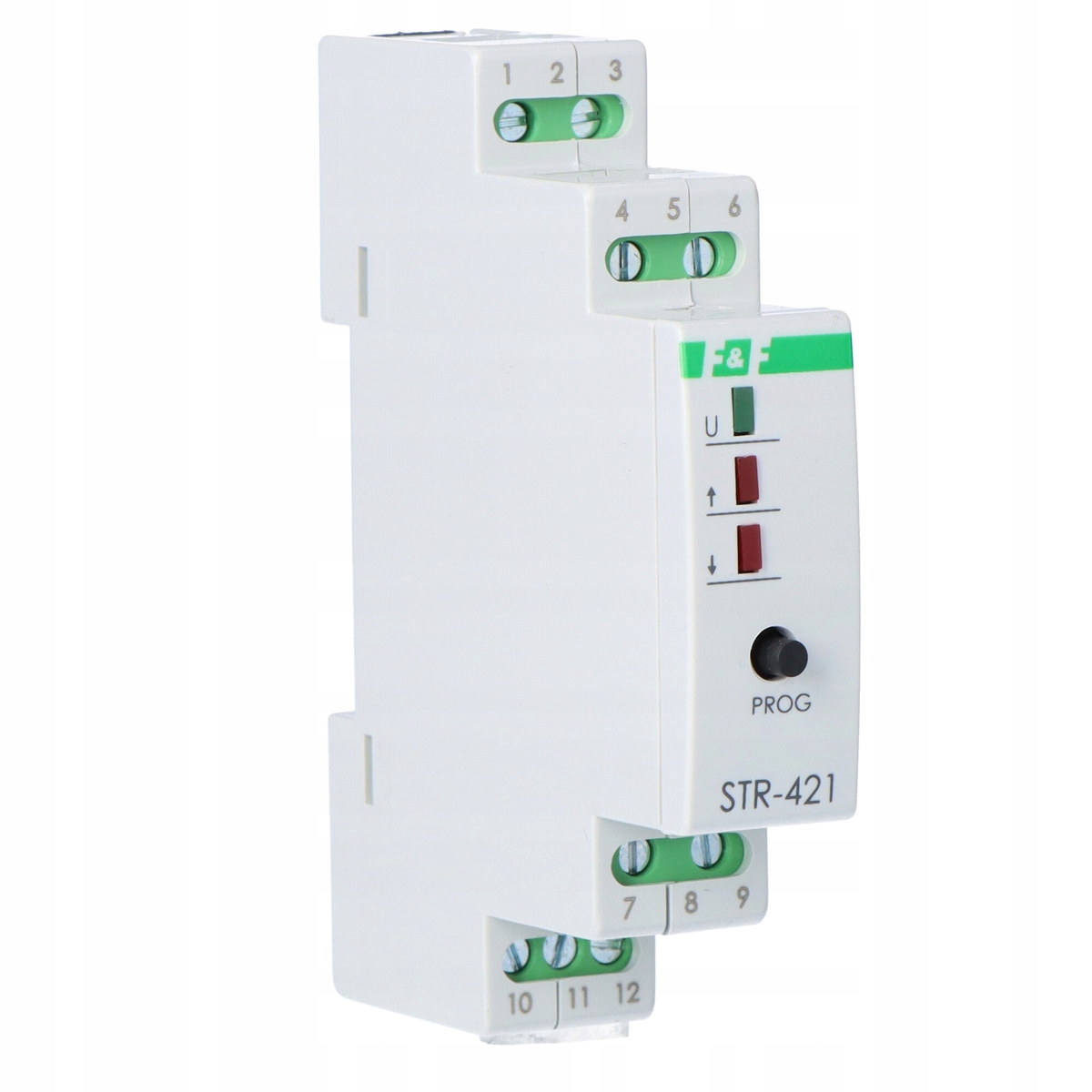

F&f Dvoutlačítkový Ovladač Rolet STR-421

Popis produktu

F&F, Dvoutlačítkový ovladač rolet, STR-421 - Kód produktu: STR-421 - Napájecí napětí: 230 V AC - Typ motoru: 230 V AC - Centrální ovládání: dvoutlačítkové - Místní ovládání: dvoutlačítkové - Ovládací signál: L nebo N - Maximální proud ovládacího impulsu: 1 mA - Maximální zatěžovací proud AC-3: 1,5 A - Doba zapnutí – programovatelná: 0 sekund ÷ 10 minut - Výkonný prvek: relé - Připojení: šroubové svorky 2,5 mm² - Utahovací moment: 0,4 Nm - Spotřeba energie: 1 W - Pracovní teplota: -25 ÷ 50 °C - Rozměry: 1 modul (18 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 Popis produktu - Dvoutlačítkový ovladač rolet - Montáž na 35 mm lištu STR-421 pro ovládání rolet (nahoru a dolů) nebo jiných objektů (např. brány) poháněné 1fázovým elektrickým motorem střídavého proudu. Roleta ovládáme pomocí momentálních spínačů (např. zvonky). Dvoutlačítkový ovladač rolet STR-421 230V může pracovat: - Jako samostatné zařízení (určeno k otevírání/zavírání jedné rolety); - Je možné kombinovat ovladače do skupin umožňujících centrální ovládání více rolet. Funkce ovladače rolet STR-421 Napájení ovladače rolet je signalizováno svícením zelené LED diody U. Zapnutí motoru rolety probíhá dočasným uvedením napětí (L nebo N) na jeden z ovládacích vstupů. Motor se zapíná na dobu předem naprogramovanou uživatelem. Tento čas umožňuje plné zvednutí nebo spuštění rolety. Práce motoru a směr pohybu rolety signalizuje svícení příslušné červené LED diody. Je možné zastavit spuštěnou roletu na úrovni zvolené uživatelem. Znamená to neúplné odkrytí nebo neúplné zakrytí rolety. Ovládací vstupy dvoutlačítkového ovladače rolet STR-421 230V Místní ovládání Skupina tlačítek připojená ke svorkám 7 a 9 ovládá jednu roletu. - nahoru (otevření); - dolů (uzavření) Stisknutím místního tlačítka se roleta spustí nastaveným směrem. Pokud je roleta již v pohybu, stisknutím tlačítka místního ovládání ji zastavíte. Centrální ovládání Společná pro více ovladačů (minimálně dva) skupina tlačítek připojená k svorkám 4 a 6 ovládá všechny rolety v centrálním ovládacím systému. - všechny nahoru; - všechny dolů Stisknutím tlačítka centrálního ovládání se rolety zapnou v požadovaném směru. Pokud jedna z rolet již provádí pohyb ve stejném směru, bude pokračovat. Pokud provádí pohyb v opačném směru, roleta se nejprve zastaví. Poté bude připojena ve směru vyplývajícím z rozkazu uvedeného pro centrální vstup. POZOR! Centrální ovládání umožňuje pouze zapnutí rolet pohybem ve zvoleném směru. Zastavení rolety nastane až po uplynutí naprogramovaného času nebo po stisknutí libovolného tlačítka místního ovládání.
