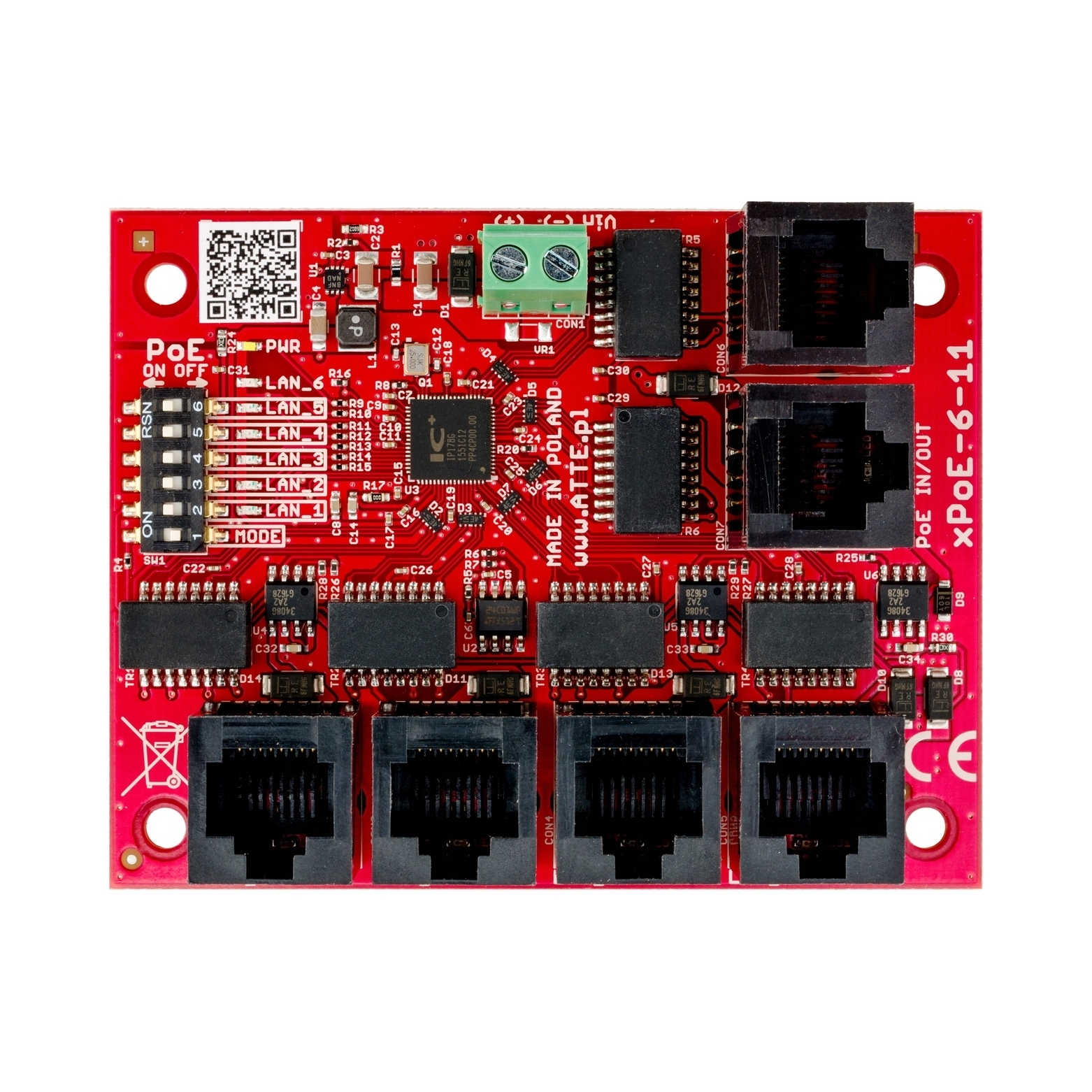

Switch xPoE-6-11-OF 6-portový Long Range ATTE
Kód zboží: XPOE-6-11-OF
xPoE-6-11-OF je navržen jako univerzální přepínač určený pro systémy průmyslové televize IP. Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Režim „Long Range“ umožňuje zvýšení dosahu přenosu až na 280 m pomocí standardního počítačového krouceného kabelu UTP.
Nespravovatelné PoE switche bez napájecího zdroje řady xPoE jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE.
Konstrukce OF (Open Frame) umožňuje zabudování zařízení do libovolného pouzdra, avšak nejpohodlnějším způsobem montáže jsou speciální pouzdra řady ABOX a montážní plechy vybavené speciálním otvorem v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné otevřené části skříně nebo montážního plechu.
Hlavní vlastnosti a funkce:
- možnost napájení 5 přijímačů PoE 802.3at/af nebo PASSIVE
- možnost přenosu dat na 280 m (v režimu dlouhého rozsahu)
- elektronická pojistka nezávisle pro každý kanál PoE (auto návrat)
- možnost vypnutí napájení na vybraných portech PoE
- jasná optická signalizace stavu napájení a přenosu dat
- široký rozsah vstupního napětí (10...56VDC)
- výstupní napětí = vstupní napětí
- až 70 W výkonu na portu LAN_5 PoE IN/OUT
- až 40 W výkonu na ostatních portech PoE
- napájen pomocí šroubového konektoru (Vin) nebo z jiného PoE PASSIVE switche (port PoE IN/OUT)
- možnost kaskádového napájení – jeden xPoE napájí další (port PoE IN/OUT)
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- velmi nízká spotřeba energie (< 1,5 W)
- malé rozměry modulu
Technické parametry:
- Porty LAN 6 portů RJ45 10/100Mbps (5xLAN+PoE, 1xUpLink)
- Podporované přijímače PoE (standard / maximální výkon) 802.3af – až 15,4 W LAN_1...LAN_5 (Vin > 48VDC) 802.3at – až 30 W LAN_1...LAN_5 (Vin > 48VDC) PoE PASSIVE – až 70 W LAN_5 / až 40 W LAN_1...LAN_4
- Podporované vysílače PoE (standardní / maximální výkon) PoE PASSIVE – až 70 W LAN_5 / až 40 W LAN_1...LAN_4
- Výstupy PoE (standard / režim napájení) LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
- Vstup PoE (standard / režim napájení) LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
- Ochrana výstupů PoE (nadproudová / proti zkratu) LAN_1...LAN_4 0,75A / elektronická (auto-návrat) LAN_5 1,25A / elektronická (auto-návrat)
- Mikrospínače SW1 přepínač 1 "MODE" - režim provozu přepínače 2...6 "PoE ON/OFF" - napájení PoE na portech LAN_1...LAN_5
- Režim provozu „Standardní“ přepínač 1 „MODE“ v poloze OFF LAN_1...LAN_6 – dosah až 100 m (10/100Mbps)
- Režim provozu „Long Range“ přepínač 1 "MODE" v poloze ON LAN_1...LAN_4 - dosah až 280 m (10Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100Mbps)
- Rozsah vstupního napětí Vin 10...56VDC
- Výstupní napětí pro zařízení PoE Vout = Vin
- Rozsah provozních teplot -10°C...+40°C
- Kryt (typ / barva) modul pro zabudování / červený
- Montáž pomocí zacvakávacích distančních kolíků, montážní otvory v rastru 10,8 mm
- Rozměry / čistá hmotnost 87x68x19 mm / 0,056 kg
