Sada pro přenos Atte ETH-2wire-SET

Popis produktu

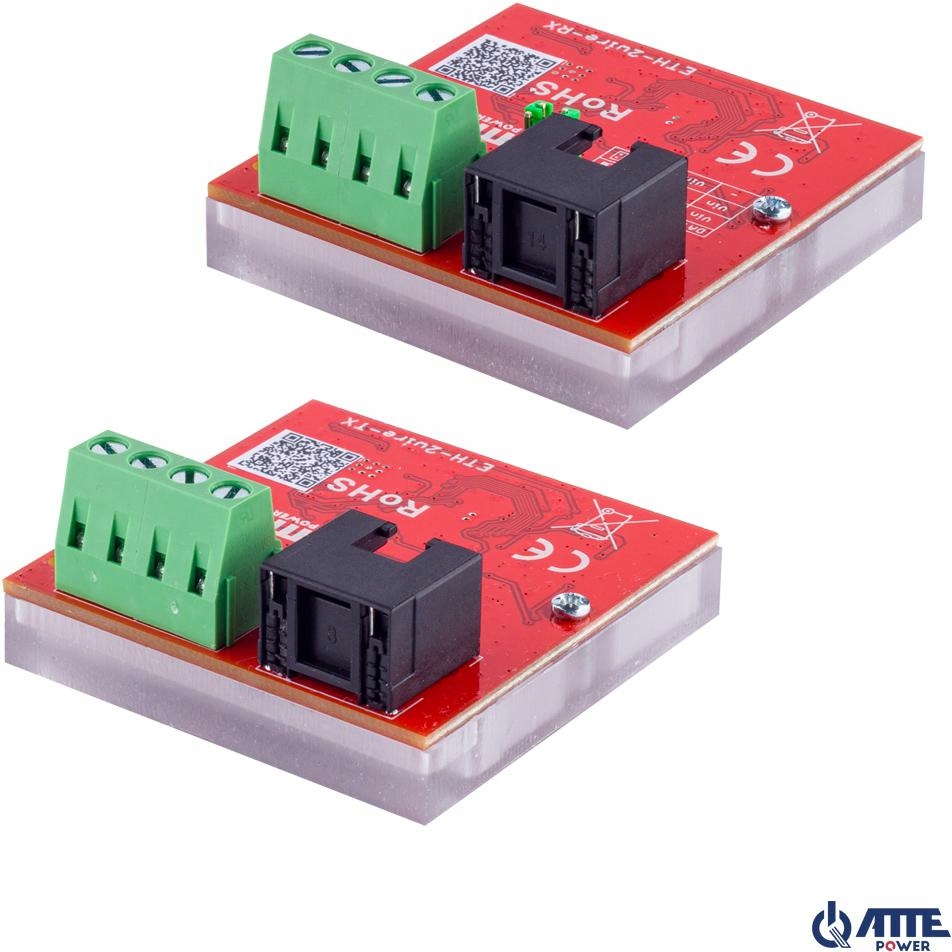

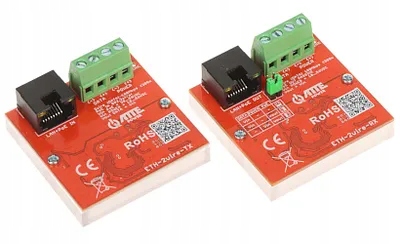

Sada pro přenos ATTE ETH-2wire-SET HLAVNÍ VLASTNOSTI: - Konstrukce pouzdra: polykarbonát - Stupeň ochrany: IP20 - Pracovní teplota: –25 °C...+65 °C - Rozměry: ETH-2WIRE-TX - 51 x 51 x 22 mm; ETH-2WIRE-RX - 51 x 51 x 22 mm - Hmotnost: ETH-2WIRE-TX 0,025 kg: ETH-2WIRE-RX 0,025 kg - Porty LAN: 1 port RJ45 100Mbps - Konektory: RJ-45 – šroubová lišta – vodiče 0.32-3.3 mm2 (22-12 AWG) ETH-2wire-SET je sada aktivních konvertorů pro přenos dat ze sítě Ethernet a napájení PoE s využitím 2 kabelů např. jednoho páru kroucených UTP. Zařízení umožňují montáž kamer nebo jiných zařízení IP PoE v místech, kde je výměna stávající kabeláže nemožná nebo nerentabilní. Modul ETH-2wire-TX je napájen z libovolného switche PoE (port RJ45) a poté prostřednictvím 2 kabelů umožňuje obousměrnou síťovou komunikaci a napájení modulu ETH-2wire-RX . Maximální délka kabelů v dráze 2wire je 300 m. Kameru nebo jiný přijímač PoE lze připojit k portu RJ45 modulu ETH-2wire-RX na konci linky. Zařízení lze volitelně napájet ze šroubových konektorů POWER . Polykarbonátové pouzdro je promyšlené řešení zajišťující izolaci a co nejmenší rozměry zařízení. Malá velikost poskytuje široké možnosti výběru místa montáže. TECHNICKÉ SPECIFIKACE: - Porty LAN: 1 port RJ45 100Mbps - Konektory: RJ-45 – šroubová lišta – vodiče 0.32-3.3 mm2 (22-12 AWG) - Funkce portů ETH-2wire-TX: PoE IN (napájení trati z PoE linky): PASSIVE (až 30 W), 802.3 at (až 30 W), 802.3 af (až 15 ; PINY PoE: 1,2 (V+/-) 3,6 (V+/-) a/nebo 4,5 (V+/-) 7,8 (V+/-) - Funkce portů ETH-2wire-RX: PoE OUT (napájení přijímačů PoE): PASIVNÍ; PINY PoE: 4,5 (V+) 7,8 (V-) - Funkce portů ETH-2wire: POWER (napájení): alternativní napájení dráhy, pokud není k dispozici PoE; DATA (linka 2wire): přenos dat a napájení po 2 kabelech - Signalizace provozu: LED port RJ45 (žlutý) - přítomnost napájení; LED port RJ45 (zelený) - propojení a přenos dat v LAN dráze; LED LINK (zelený) - propojení a přenos dat v 2Wire dráze - Napájecí napětí: ETH-2wire-TX; Vin PoE = 44 ... 56 VDC; Vin POWER = 24 ... 56 VDC; ETH-2wire-RX; Vin = 24 ... 56 VDC - Výstupní napětí: Vout = Vin - Kontrola napájení: ETH-2WIRE-RX – propojky – podle konfigurační tabulky uvedené na štítku a v návodu - Spotřeba energie: 1,35 W (celý výkon) - Délka kabelu 2WIRE – Maximální vzdálenost ETH-2wire-TX od ETH-2wire-RX (konektory DATA):: < 300 m – 2 jednotlivé kroucené vodiče např. 1 pár kroucených kabelů UTP; < 100 m – 2 jednotlivé nekroucené kabely např. OMY 2x0,75 mm - Délka síťového kabelu: < 100 m - vzdálenost SWITCH PoE od ETH-2WIRE-TX; < 100 m - vzdálenost ETH-2WIRE-RX od přijímače PoE - Zabezpečení: LAN a DATA0 – ochrana proti přepětí; POWER – ochrana proti přepólování; PoE IN port – ochrana proti přetížení na úrovni 0,6 A - Konstrukce pouzdra: polykarbonát - Stupeň ochrany: IP20 - Pracovní teplota: –25 °C...+65 °C - Rozměry: ETH-2WIRE-TX - 51 x 51 x 22 mm; ETH-2WIRE-RX - 51 x 51 x 22 mm - Hmotnost: ETH-2WIRE-TX 0,025 kg; ETH-2WIRE-RX 0,025 kg
