Přenosný osciloskop 3v1 tester tranzistorů Lcr generátor Fnirsi DSO-TC3

Popis produktu

Fnirsi DSO-TC3 je malý digitální osciloskop navržený pro začátečníky i profesionály, kteří hledají extrémně mobilní diagnostické zařízení. Umožňuje důkladnou analýzu průběhu elektrických signálů v rámci jednoho kanálu. Integrovaný IR senzor také umožňuje rychlé testování infračervených emitorů používaných v dálkových ovladačích a dešifrování jejich přenosových kódů.
Elektronika digitálního osciloskopu Fnirsi DSO-TC3 umožňuje také rychlé testování mnoha typů bipolárních a unipolárních tranzistorů prostřednictvím integrovaného konektoru na přední straně pouzdra. Zařízení automaticky identifikuje polarizaci NPN a PNP a také rozpozná tranzistory typu MOSFET, JFET a IGBT. Práci usnadňuje také možnost generování všech základních průběhů signálů ve formě sinusového, obdélníkového, trojúhelníkového, impulsního, pilovitého průběhu a průběhu se stejnosměrnou složkou (DC).
Maximální napětí vstupního signálu je 40 V nebo 400 V při použití děliče 10x. To umožňuje používat digitální osciloskop Fnirsi DSO-TC3 pro diagnostiku a následný servis prakticky jakéhokoli elektronického zařízení – počínaje jednoduchou elektronikou až po moderní zařízení, jako jsou grafické karty nebo notebooky.
Výsledky analyzovaného signálu se v reálném čase zobrazují na barevném displeji TFT LCD o úhlopříčce 2,4 palce. Jeho relativně velká velikost, v kombinaci s dobrým rozlišením a vysokým kontrastem, umožňuje snadné odečítání všech klíčových dat i v místnostech se slabým osvětlením nebo silně prosvětlených prostorách.
Informace zobrazené na obrazovce digitálního osciloskopu Fnirsi DSO-TC3 usnadňují také provádění dalších diagnostických prací. Díky tomu lze toto zařízení využívat mj. pro takové úkoly, jako je měření teploty a vlhkosti pomocí senzoru DHT11 nebo DS18B20, a také kontrola elektronických spínačů typu TRIAC (tyristorů).
Digitální osciloskop Fnirsi DSO-TC3 je také velmi intuitivní. K jeho obsluze se používají dvě základní tlačítka a 4směrný multifunkční pad. To bude velkým usnadněním pro začátečníky a mladé adepty, kteří se zajímají o elektromechaniku a servis spotřební elektroniky.
Zvláštní pochvalu si zaslouží také způsob napájení Fnirsi DSO-TC3. Tento digitální osciloskop má vestavěná baterie lithiový o kapacitě 1 500 mAh. To umožňuje až 4 hodiny nepřetržitého provozu bez nutnosti připojovat zařízení ke zdroji napájení. Nabíjení baterie probíhá přes port USB typu C pomocí běžné nabíječky pro zařízení typu smart. Díky tomu je Fnirsi DSO-TC3 skvělým zařízením pro lidi, kteří hledají přenosný, multifunkční osciloskop pro mobilní diagnostiku, práci v terénu a příležitostné používání v dílně.
Specifikace:
- Počet kanálů: 1;
- Frekvence vzorkování: 10 MSa/s;
- Napěťová citlivost: od 10 mV do 10 V;
- Rozsah regulace časové základny: od 10 ns do 10 s;
- Možnost bezpečné práce s napětím dosahujícím až 400 V;
- Měřicí napětí do 40 V (400 V při použití děliče 10x);
- Šířka pásma analogového signálu: 500 MHz;
- Vstupní impedance: 1 MΩ;
- Čitelný 2,4palcový displej TFT LCD;
- Rozhraní USB umožňující nabíjení osciloskopu;
- Vestavěná lithiová baterie o kapacitě 1 500 mAh;
- Fyzické rozměry: 79 mm x 103 mm x 31 mm;

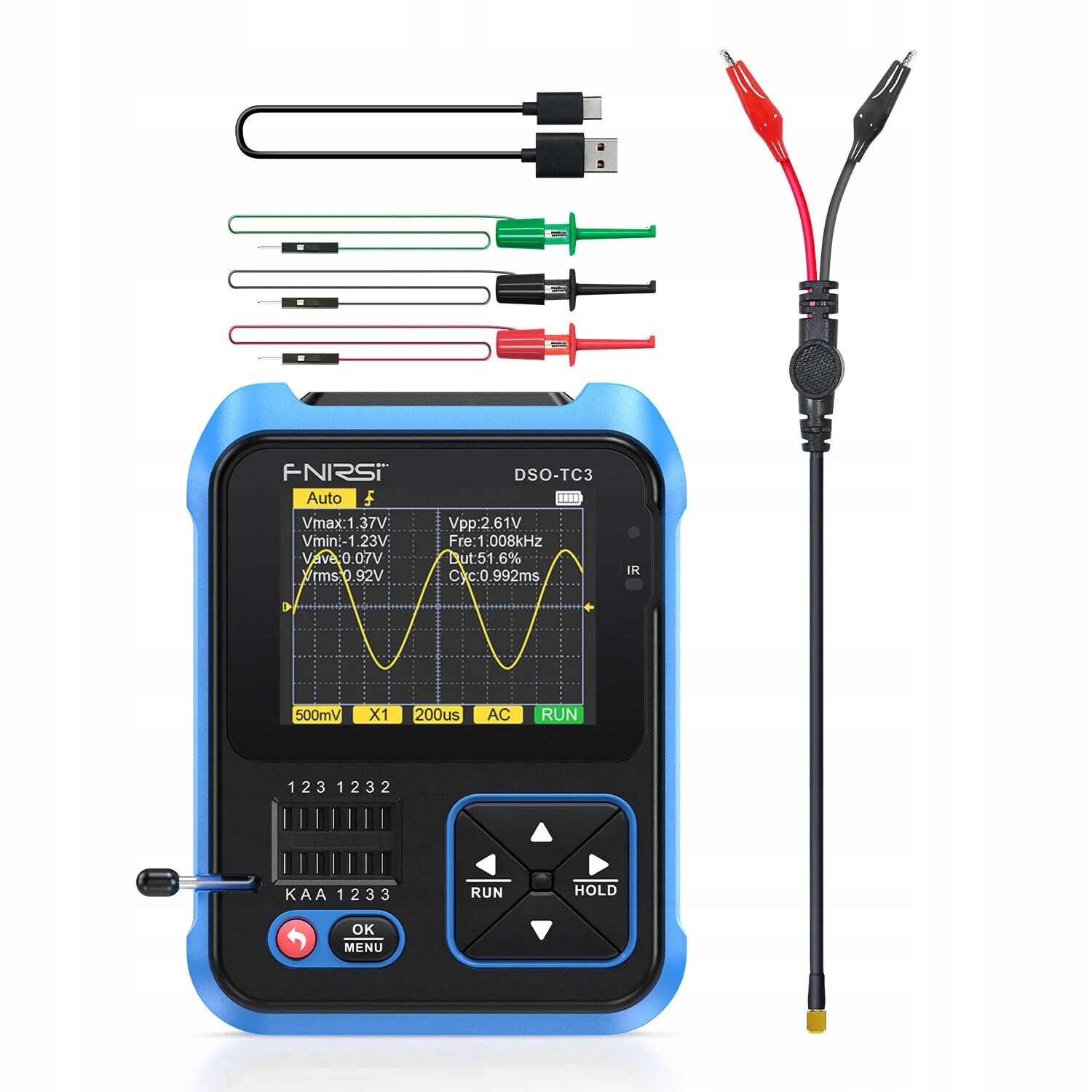

V sadě s digitálním osciloskopem Fnirsi DSO-TC3 je dodáván kabel USB typu C, tři univerzální měřicí sondy, měřicí kabel s konektorem MCX typu krokodýl a návod k obsluze v anglickém jazyce.
