Sada pro 16 kamer IP-16-20-H

Popis produktu

SADA PRO 16 IP KAMER VE VNITŘNÍM KRYTU
ABOX-H IP-16-20-H
HLAVNÍ VLASTNOSTI:
- Podpora kamer 4K Ultra HD
- Možnost napájení 16 přijímačů PoE 802.3at/af nebo PASSIVE
- Elektronická pojistka: nezávisle na každém kanálu PoE (auto návrat)
- Možnost vypnutí napájení na portech PoE
- Jasná optická signalizace stavu napájení a přenosu dat
- Až 40 W výkonu na portech PoE (LAN_1 až LAN_8)
- Snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- Účinnost napájecího modulu: vysoká (>90 %)
- Instalace díky modulární konstrukci je snadná a rychlá
- Snadné rozšíření a škálování systému díky připojení dalších přepínačů řady xPoE / IP a IPB / IPUPS
- Montáž modulů: v libovolné, otevřené části skříně (rastrový systém)
- Místo pro videorekordér (NVR)
- Možnost: zachování zásoby kabelů uvnitř pouzdra
- Na zadní straně pouzdra: kabelové průchodky
- Vzdálenost od stěny/montážní plochy
IP-16-20-H je hotová sada určená pro napájení průmyslového televizního systému IP skládajícího se z 16 IP kamer . Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Zařízení nachází použití v systémech vyžadujících zvýšenou propustnost sítě, jako je například monitorování CCTV 4K Ultra HD.
Sady s přepínačem PoE jsou určeny pro spolupráci s kamerami IP a dalšími síťovými zařízeními napájenými ve standardech PoE 802.3at/af a PoE PASSIVE .

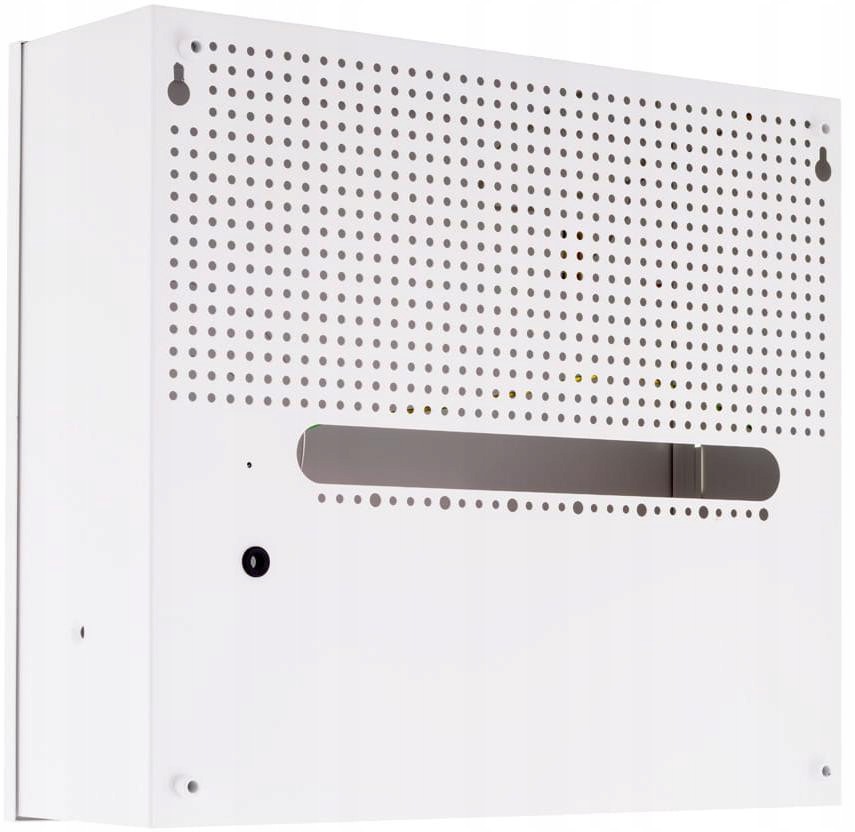

Vnitřní kryty řady ABOX představují pohodlné řešení estetického zabudování zařízení a dokončení kabeláže uvnitř budov. Všechny kryty jsou vyrobeny z ocelového plechu , práškově lakovaného v polomatné bílé barvě . Výroba s využitím moderní technologické linky zajišťuje nejvyšší kvalitu a přesnost provedení. Každá skříň je vybavena šroubovým uzávěrem , odnímatelnými dvířky a otevíracím otvorem. Modely dostupné v nabídce mají speciální otvor v rastru o průměru 10,8 mm . Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části skříně.
TECHNICKÉ SPECIFIKACE:
- Porty LAN : 18 portů RJ45 (16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
- Rozměry / čistá hmotnost / stupeň ochrany: 400x450x140 mm / 4,46 kg / IP20
- Obal (typ / materiál / barva / ochrana / kabelové průchodky): ABOX-H / kovový / bílý / otevírací otvor / zadní strana krytu, vzdálenost od stěny
- Rozsah pracovních teplot: -25 °C...+50 °C
- Montáž zařízení uvnitř pouzdra: systémové otvorování 4,8 mm v rastru 10,8 mm
- Montáž krytu: nástěnný, montážní otvory 6 mm
- Výstupní napětí napájecího zdroje (napájení PoE kamer): 48 V +/- 2 %
- Účinnost napájecího zdroje: 92 % @90 W
- Výstupní výkon napájecího zdroje (nepřetržitý): 2x 96 W (192 W)
- Rozsah vstupního napětí napájecího zdroje / ochrana vstupu: 190...260VAC / T3,15A tavná pojistka F1
- Tepelná ochrana napájecího zdroje: TSD (termální zvuk) 130 °C, vyžaduje restart
- Ochrana výstupu napájecího zdroje (nadproudová / proti zkratu): 9 A (každý napájecí zdroj zvlášť), elektronická (po zkratu může být vyžadován restart napájecího zdroje)
- Síťový napájecí zdroj (typ / typ): impulsní SMPS / 2x APS-90-480-OF
- Mikrospínače SW1 (DIP switch): přepínače 1...8 "PoE ON/OFF" – napájení PoE na portech LAN_1...LAN_8
- Ochrana výstupů PoE (nadproudová / proti zkratu): LAN_1...LAN_8; ochrana proti zkratu 0,9 A, přesná, rychlá zpět
- Výstupy PoE (standard / režim napájení): LAN_1...LAN_8; PoE PASSIVE, mode B (4,5+) (7,8-)
- Podporované přijímače PoE (standardní / maximální výkon) : 802.3af - až 15,4 W LAN_1...LAN_8 (Vin > 48VDC); 802.3at - až 30 W LAN_1...LAN_8 (Vin > 48VDC); PoE PASSIVE - až 40 W LAN_1...LAN_8
SOUČÁSTÍ BALENÍ JSOU:
- 1x pouzdro ABOX-H
- 2x napájecí zdroj APS-90-480-OF
- 2x switch xPoE-10-20-OF
komentáře:
- maximální rozměry záznamníku namontovaného uvnitř pouzdra: 390x390x60 mm
- fotografie s NVR rekordérem ukazuje příklad konfigurace zařízení v krytu ABOX H
