Popis produktu

Switch pro 8 kamer IPUPS-8-20-H ATTE
Kód zboží: IPUPS-8-20-H
Nejdůležitější vlastnosti a funkce:
- podpora 4K Ultra HD kamer
- možnost vyrovnávacího napájení 8 přijímačů PoE 802.3at/af nebo PASSIVE
- elektronická pojistka nezávisle pro každý kanál PoE (auto návrat)
- možnost vypnutí napájení na portech PoE
- jasná optická signalizace stavu napájení a přenosu dat
- až 40 W výkonu na portech PoE (LAN_1 až LAN_8)
- snadné a rychlé spuštění bez nutnosti konfigurace parametrů
- vysoká účinnost napájecího modulu (90 %)
- k dispozici jsou dvě hodnoty napájecího napětí: 12VDC a 48VDC
- snadná a rychlá údržba instalace díky modulární konstrukci
- snadné rozšíření a škálování systému pomocí přidání dalších switchů řady xPoE / IP a IPB / IPUPS
- montáž modulů do libovolné otevřené části skříně (rastrový systém)
- místo pro 2 akumulátory 18 Ah
- místo pro videorekordér (NVR)
- možnost zachování zásoby kabelů uvnitř pouzdra
- Kabelové průchodky na zadní straně krytu
- vzdálenost od stěny/montážní plochy

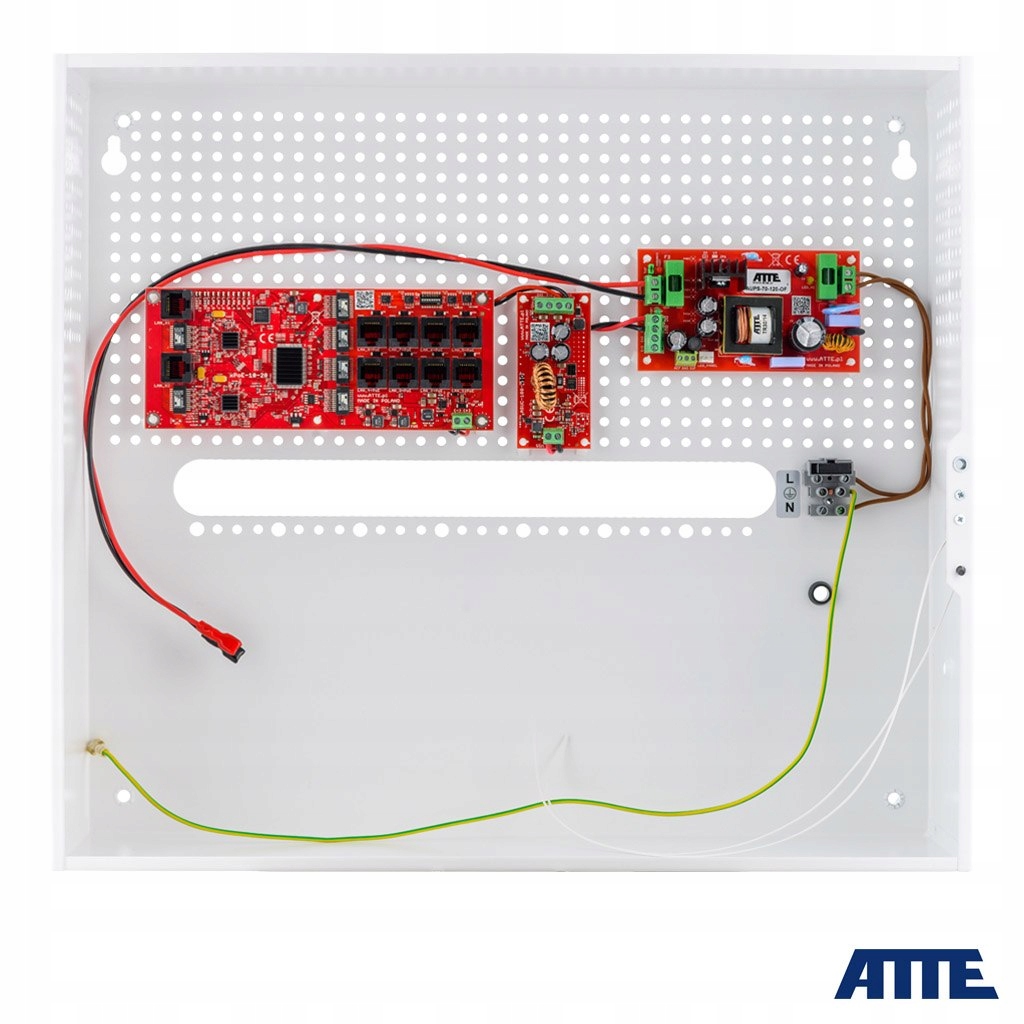

Sada obsahuje:
- 1x pouzdro ABOX-H
- 1 x napájecí zdroj AUPS-70-120-OF
- 1x měnič napětí ASUC-100-480-OF
- 1x switch xPoE-10-20-OF
komentáře:
- v balení nejsou žádné baterie
- maximální rozměry záznamníku namontovaného uvnitř pouzdra: 390x390x60 mm
- fotografie s NVR rekordérem ukazuje příklad konfigurace zařízení v krytu ABOX-H
IPUPS-8-20-H je hotová sada určená pro vyrovnávací napájení IP průmyslového televizního systému skládajícího se z 8 IP kamer . Elektronické zabezpečení výstupů PoE zajišťuje nepřetržitý provoz celého systému při zkratu nebo přetížení jednotlivých větví napájení a automatické navrácení napětí po odeznění poruchy. Zařízení nachází použití v systémech vyžadujících zvýšenou propustnost sítě, jako je například monitorování CCTV 4K Ultra HD .
Nespravovatelné PoE switche s vyrovnávacím napájecím zdrojem řady IPUPS jsou určeny pro spolupráci s IP kamerami a dalšími síťovými zařízeními napájenými ve standardu PoE 802.3at/af a PoE PASSIVE. Připojení vhodných baterií zajišťuje nepřetržitý provoz napájecího systému při periodických výpadcích síťového napájení.
Vnitřní kryty řady ABOX představují pohodlné řešení estetického zabudování zařízení a dokončení kabeláže uvnitř budov. Všechny kryty jsou vyrobeny z ocelového plechu, práškově lakovaného v polomatné bílé barvě. Výroba s využitím moderní technologické linky zajišťuje nejvyšší kvalitu a přesnost provedení. Každá skříň je vybavena šroubovacím uzávěrem, odnímatelnými dvířky a otevíracími otvory. Modely dostupné v nabídce mají speciální otvor v rastru o průměru 10,8 mm. Je kompatibilní s roztečí montážních otvorů modulů pro zabudování. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolné, otevřené části skříně.
Technické údaje:
- Porty LAN 10 portů RJ45 (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
- Podporované přijímače PoE (standardní / maximální výkon) 802.3af – až 15,4 W LAN_1...LAN_8 (Vin > 48VDC) 802.3at – až 30 W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE – až 40 W LAN_1...LAN_8
- Výstupy PoE (standard / režim napájení) LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-)
- Ochrana výstupů PoE (nadproudová / proti zkratu) LAN_1...LAN_8 0,75A / elektronická (auto-návrat)
- Mikrospínače SW1 (DIP switch) přepínače 1...8 "PoE ON/OFF" - napájení PoE na portech LAN_1...LAN_8
- Síťový napájecí zdroj (typ / typ) impulsní SMPS / AUPS-70-120-OF
- Ochrana výstupu napájecího zdroje (nadproudová / proti zkratu) 9A, elektronická (po zkratu může být vyžadován restart napájecího zdroje)
- Tepelná ochrana napájecího zdroje TSD (termální zvuk) 130 °C, vyžaduje restart
- Rozsah vstupního napětí napájecího zdroje / ochrana vstupu 180...240VAC / T3,15A tavná pojistka F1
- Výstupní výkon napájecího zdroje (nepřetržitý) 72 W sdílený dynamicky s nabíjením baterií (priorita má výstup napájení)
- Účinnost napájecího zdroje 90% @60W
- Výstupní napětí napájecího zdroje 12 V +/-15 %
- Výstupní napětí PoE (napájení kamer) 48 V +/- 2%
- Rozpočet výkonu pro výstupy PoE (maximální) 65 W
- Akumulátory / místo v krytu akumulátor 12V (gelový nebo AGM) / 2x18Ah
- Nabíjecí proud jednoho akumulátoru 1A/2A (volitelný pomocí ventilu JP1)
- Ochrana obvodu baterie F6,3A tavná pojistka F2
- Ochrana akumulátoru: odpojení akumulátoru při napětí nižším než 10,2 V
- Výstupy signalizace napájecího zdroje / zatížitelnost / typ OUF - žádné výstupní napětí, ACF - žádné napětí 230AC / 50mA / OC (otevřený kolektor)
- Montáž nástěnného krytu, montážní otvory 6 mm
- Rozsah provozních teplot -10°C...+40°C
- Montáž
