Regulátor Teploty Regulátor REX-C100V Senzor PT100 Relé Ssr 40A

Popis produktu

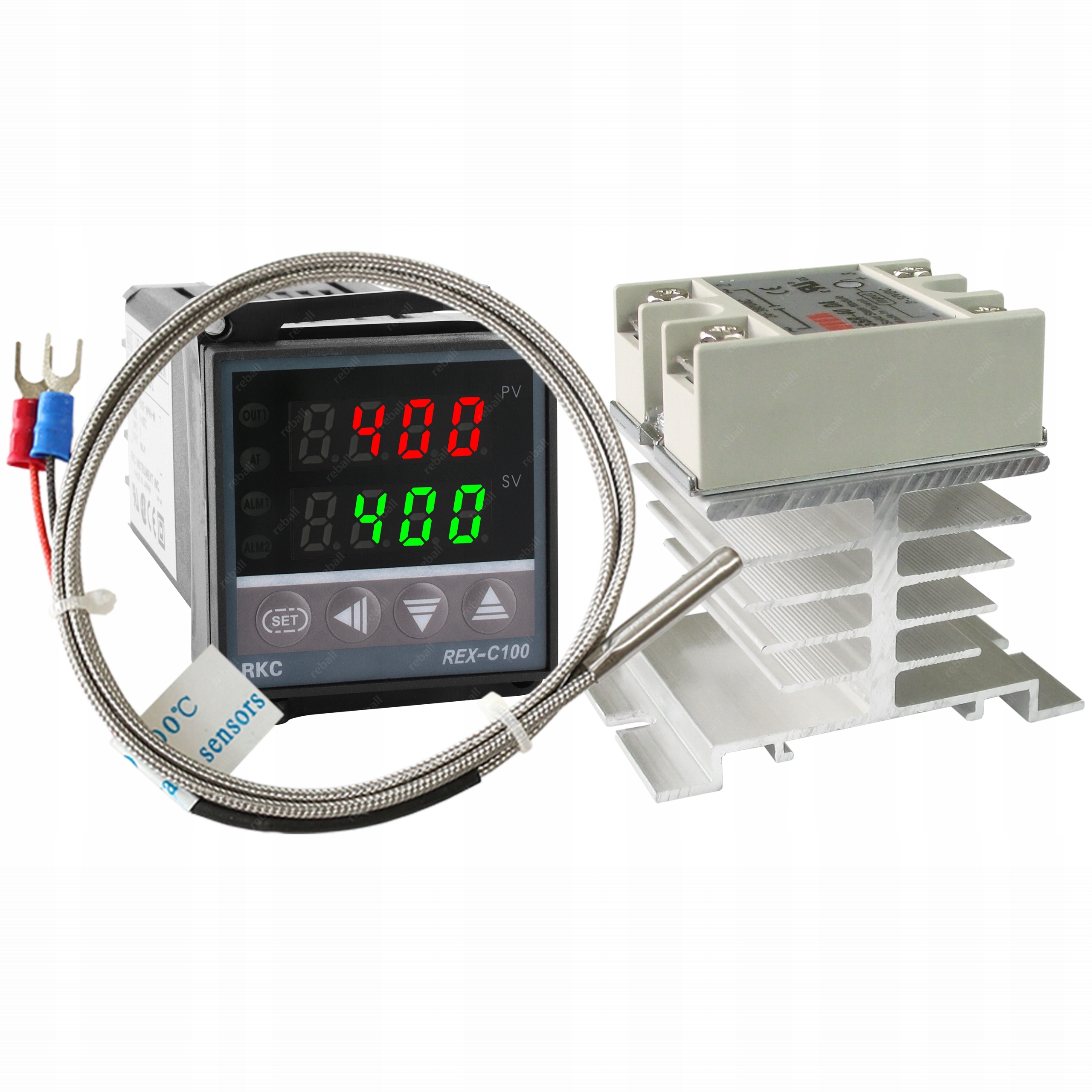

APR0000052 REGULÁTOR TEPLOTY REX-C100FK02-V*AN AC 230V – VÝSTUP NA RELÉ SSR + SNÍMAČ TEPLOTY TYP PT100 – 50°C . 450 °C 1,5 m + POLOVODIČOVÝ RELÉ SSR 40A DA + CHLADIČ Termostat RKC REX-C100 je namontován na m.in v mnoha populárních pájecích stanicích určených pro opravy systémů BGA a velmi široce v průmyslu v zařízeních, jako jsou vstřikovací stroje, svařovací stroje, balicí stroje, extrudéry, pece, chladírny a v mnoha dalších zařízeních vyžadujících přesnou regulaci teploty. Jeho účelem je udržet teplotu na úrovni nastavené hodnoty (SV) pomocí testu (PV) pomocí připojeného termočlánku typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) . REX-C100 může v závislosti na připojeném termočlánku regulovat teplotu v rozmezí - 199-1820 °C . Výrobní nastavení ovladače: - SLH=400 (max. teplota °C) - SL1=0000 (snímač typu K, pro PT100 přestav na 1000) Tyto parametry se mění z menu podle návodu k použití. Regulátor má 3 LED diody, které signalizují: - ALM – překročení nastavené teploty, - ATU – vypnutí funkce PID (autotuning), - OUT – zapnutí topného tělesa. Parametry REX C100FK02-V*AN: - Model : REX-C100FK02-V*AN - Typ snímače teploty: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (senzory jsou k dispozici v naší nabídce) - Přesnost měření: 0,5 % nebo +/- 3 °C - Cyklus vzorkování: 0,5 s - Výstup SSR: 12 V DC – pouze pro relé typu SSR - Alarmový výstup: ano - Signalizace alarmu: LED - Rozsah měřené teploty: -199,9 – 1820 °C (v závislosti na typu připojeného termočlánku) - Pracovní teplota: 0 až 50 °C - Dvojitý LED displej: měřený (PV) a zadaný (SV). - Napájení: AC 220-230 V - Vnější rozměr: 48x48x100 mm - Montážní rozměr: 45x45 (hloubka 100 mm) Rychlé připojení REX C100FK02-V*AN: - 1, 2 – napájení AC 220-230 V - 9(-), 10(+) – termočlánek (snímač teploty) - 4(+), 5(-) – výstup přímo na relé SSR typu DC-AC, DC-DC. Podrobné technické informace a nastavení dodáváme v anglickém a polské návodu k obsluze Součástí balení je také teplotní senzor typu PT100 umístěný uvnitř krytu z z nerezové oceli s kabelem o délce 1,5 m. Snímače tohoto typu se používají velmi široce v průmyslu: vstřikovací stroje, vulkanizační stroje, pece, tepelné komory. Technické parametry senzoru typu PT100: - Typ termočlánku: PT100 (rezistor PT100) - Rozsah měření: -50 . . 450°C - Kryt: nerezová ocel ( hermetická ) - Průměr ocelového krytu: 5 mm - Délka ocelového krytu: 25 mm - Délka kabelu: 1,5 m (2 x skleněné vlákno s ocelovým opletením odolným vůči teplotám až do 400 °C) - Třída provedení: B - Připojení: 2 drátové Navíc je součástí balení polovodičový relé FOTEK SSR-40DA . Technické parametry relé SSR: - Provozní napětí ( výstup ): 24-380VAC - izolace ( výstup ): fotoelektrická - maximální spínací proud ( výstup ): 40 A (až 5000 W) - Ovládací napětí ( vstup ): 3-32 VDC - vstupní proud ( vstup ): 4,5-20 mA - doba odezvy ( vstup ): < 10 ms - pracovní teplota: -30 až +80 °C - rozměry: 62 mm x 45 mm x 23 mm - LED signalizační dioda informující o provozním stavu relé Životnost relé SSR je neomezená za předpokladu, že jsou řádně chlazena. Pro zajištění jejich dlouhodobého provozu je třeba zajistit dostatečné odvádění tepla pomocí chladičů (nad 5 A), teplovodivé pasty a nucené cirkulace vzduchu pomocí dostatečně výkonných ventilátorů (nad 25 A). Snížení teploty o 10 °C dvakrát prodlužuje předpokládanou dobu životnosti relé SSR. Součástí balení je také radiátor , který zajišťuje relé SSR lepší chlazení a životnost . Radiátor lze namontovat na rovný povrch (připravené otvory). Technické parametry: - materiál: hliník - velikost otvorů pro montáž relé: M5 - šířka mezi otvory pro montáž relé: 48 mm - minimální šířka mezi otvory pro montáž na spodní plochu: 64 mm - rozměr spodní základny: 50 x 80 mm - rozměr horní základny: 50 x 60 mm Teplovodivou past najdete na našich dalších aukcích. Schéma připojení: Potřebujete polovodičové relé SSR a termočlánky – podívejte se na naše další aukce.
