3-sekční kolektor C.o. s mosaznou podlahou

Popis produktu

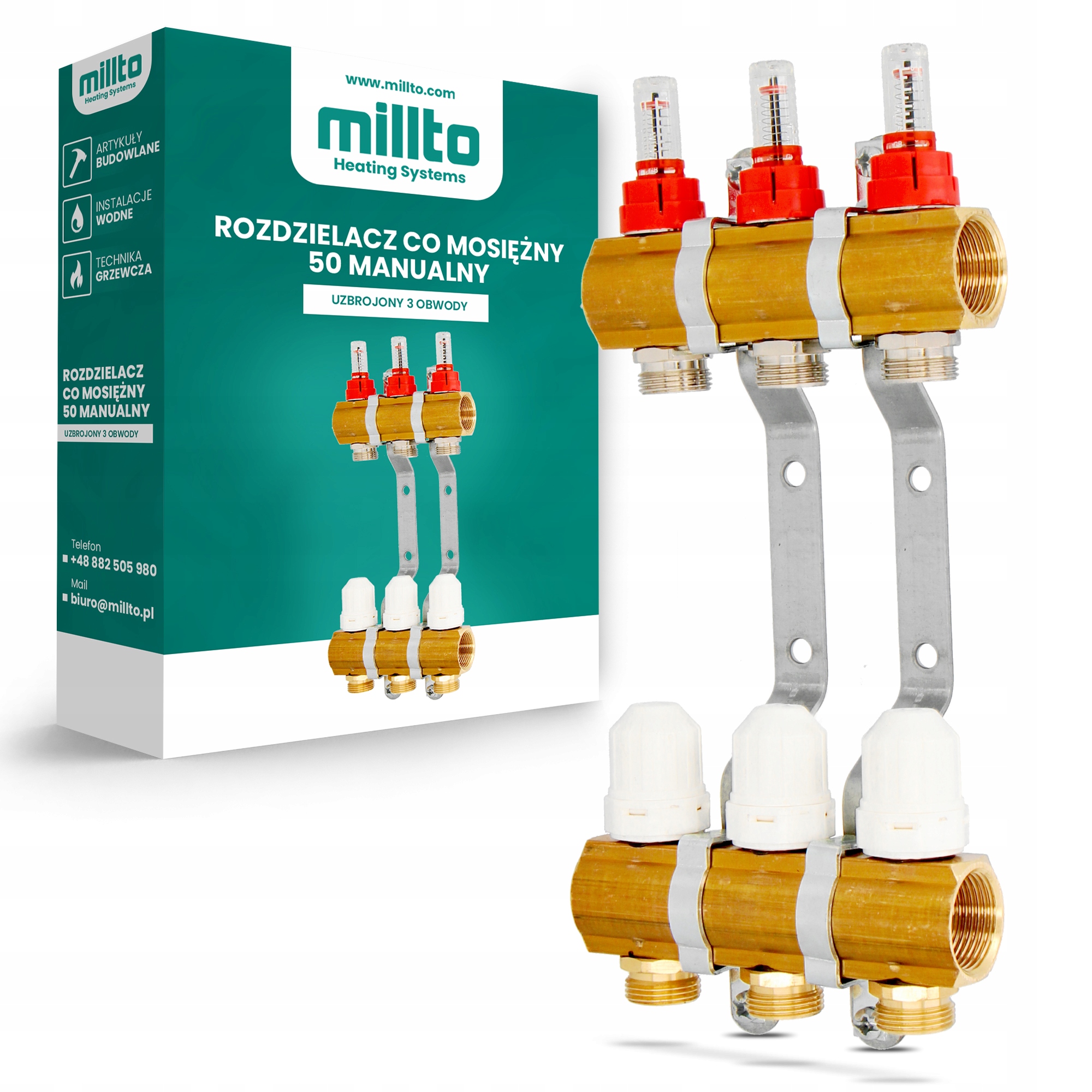

Rozdělovač CO mosazný pro podlahovku 50 - vyzbrojený 3 okruhy
Mosazný rozdělovač je nepostradatelným prvkem zajišťujícím bezproblémové fungování každého systému podlahového vytápění. Tento prvek je zodpovědný za regulaci a příznivé rozložení teploty v místnosti na jednotlivých smyčkách. Díky použití termostatických ventilů a indikátorů průtoku umožňuje přesné nastavení průtoku média. Díky své silné konstrukci vydrží rozbočovač maximální provozní tlak až 6 barů a maximální teplotu až 70 °C. Špičková koncentrace glykolu, vůči kterému je prvek odolný, činí až 50 %. To umožňuje dostatečnou ochranu vody v instalaci. Zařízení spolupracuje s pohony M30x1,5.
Konstrukce

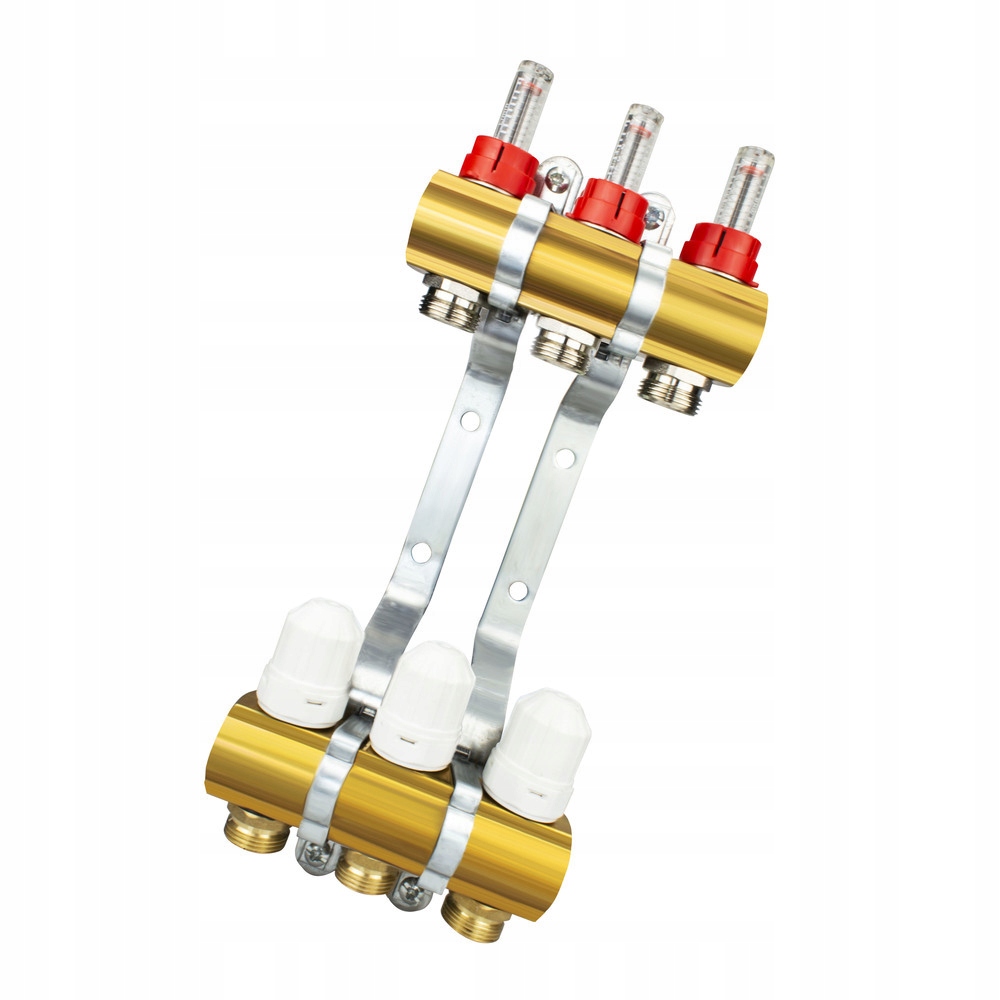

Rozdělovač pro podlahové vytápění má 2 mosazné nosníky o délce 98 mm, jejich vnitřní rozteč měří 172 mm a vnější rozteč je 253 mm. Výrobek je vybaven redukčními nyplemi 1/2 x 3/4 palce a termostatickými vložkami, které jsou zodpovědné za regulaci teploty. Součástí vybavení mosazného rozdělovače jsou také nezbytné rotametry, tedy ukazatele průtoku kapaliny, a také rukojeť, díky které bude konstrukce pevně a stabilně zajištěna.
Instalace
Montáž rozdělovače probíhá rychle a bez problémů. Vložte prvek do podomítkové skříně a pevně jej přišroubujte na 4 montážní kolíky se šroubem 6 mm. V dalších krocích je nutné k výrobku připojit napájení a vrátit se zpět, poté naplníme systém topným činidlem a odvzdušníme jej.
Technická specifikace
- Počet obvodů: 3 obvody
- Délka nosníku: 150 mm
- Průměr výstupu nosníku: 1''
- Rozteč mezi nosníky: 177 mm
- Šířka nosníku: 40 mm
- Výška nosníku: 36 mm
- Materiál provedení úchytů: Nerezová ocel
- Průměr přípojky nosníku: 1/2''
- Rozteč mezi otvory nosníku: 50 mm
- Materiál provedení nosníků: Mosaz
Číslo produktu: SE010104002-09A
