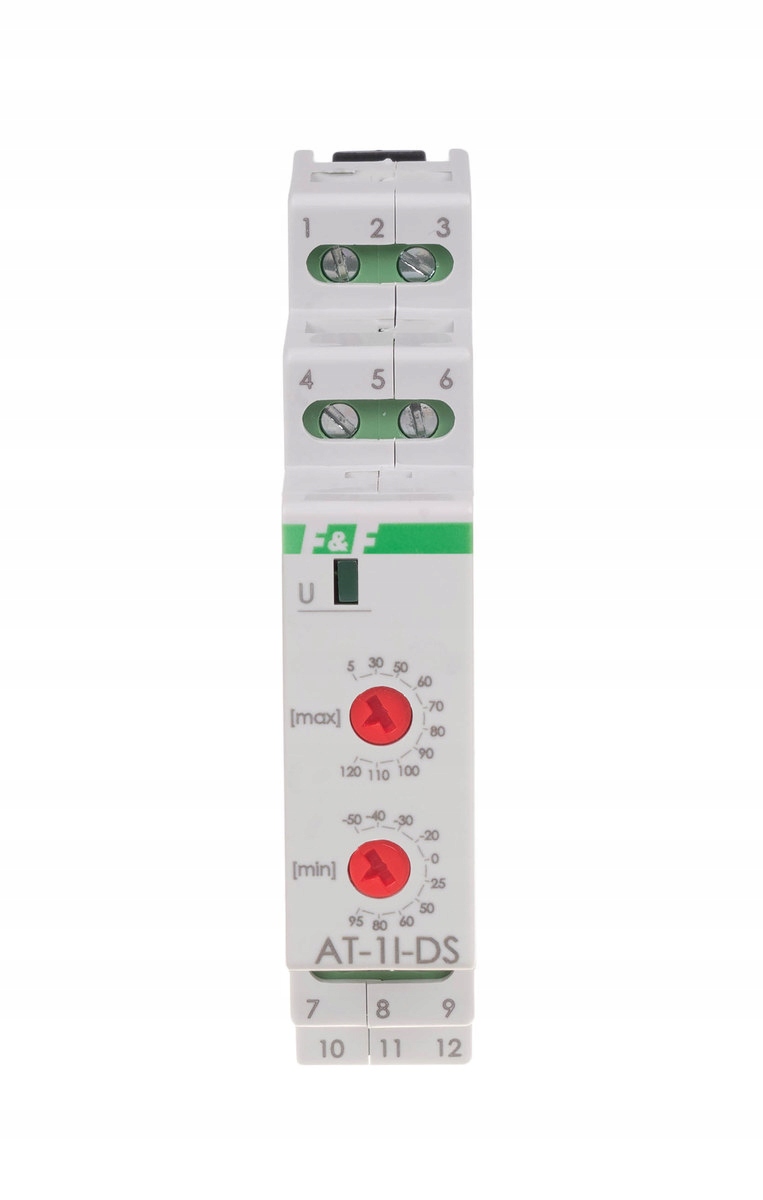

F&f Převodník Teploty S Proudovým Výstupem 4÷20 mA AT-1I-DS

Popis produktu

F&F Převodník teploty s proudovým výstupem 4÷20 mA (AT-1I-DS) | Max-AT-1I-DS Technické údaje: - Kód produktu: Max-AT-1I-DS - Napájecí napětí: 9÷30 V DC - Rozsah měření: -55÷125 °C - Teplotní sonda: DS1820, DS18S20, DS18B20 - Chyba zpracování: 1% - Připojení: šroubové svorky 2,5 mm² - Utahovací moment: 0,4 Nm - Spotřeba energie: 0,6 W - Pracovní teplota: -25÷55 °C - Rozměry: 1 modul (18 mm) - Montáž: na 35 mm lištu - Stupeň ochrany: IP20 - Příkon: 4÷20 mA - Maximální zatížitelnost napěťového výstupu: 4 mA - Přesnost teplotního senzoru (typicky): teplota -55÷-10°C 2°C; teplota -10÷85°C 0,5°C; teplota 85÷125°C 2°C - Maximální odpor přijímače: napájení 9 V - 375 Ω; napájení 12 V - 500 Ω; napájení 24 V - 1000 Ω; napájení 30 V - 1200 Ω Popis produktu: Převodník teploty s proudovým výstupem Převodník teploty AT-1I-DS je určen k měření teploty pomocí digitálního teplotního senzoru řady DS1820 a přeměně výsledku měření na formu analogového proudového signálu v rozsahu 4÷20 mA. Vlastnosti - Nepřetržité měření teploty prostředí pomocí digitálních teplotních senzorů DS1820, DS18S20 a DS18B20 (senzor je nutné zakoupit samostatně); - Spolupráce s teplotními senzory RT4 (teplotní rozsah -30÷65 °C) výroby F&F; - Nastavitelný rozsah měření; - Optická signalizace provozu převodníku a stavu připojeného senzoru. komentáře: - Montáž převodníku by měl provádět instalatér s příslušnými oprávněními a zkušenostmi v oblasti spojování elektrických instalací. - Pro napájení převodníku se doporučuje používat vysoce kvalitní napájecí zdroje s dobrým koeficientem filtrování výstupního napětí. - Nepokládejte signálové vodiče, zejména kabely k teplotnímu senzoru, paralelně s jinými silnoproudými vodiči. - Pro připojení teplotního senzoru se doporučuje použít 3-žilový stíněný kabel. - Obrazovka kabelu musí být na jedné straně připojena k PE. - Pro připojení napájení a přijímače se doporučuje použít kabel typu UTP. Maximální délka kabelu UTP nesmí překročit 300 m. Schéma připojení
