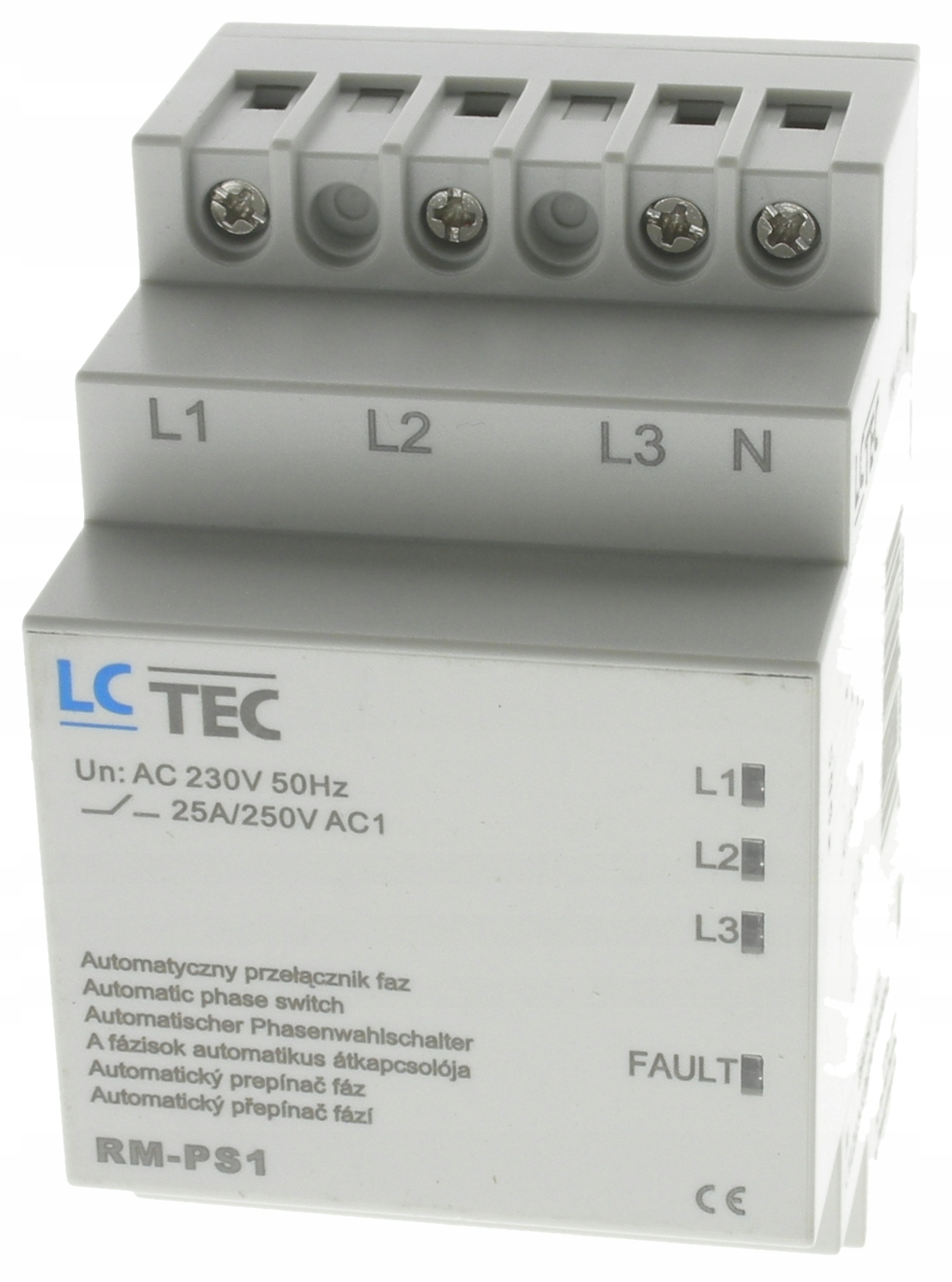

Automatický přepínač fází RM-PS1 3x230V 50/60HZ

Popis produktu

AUTOMATICKÝ PŘEPÍNAČ FÁZÍ 230V 25A 150 MS KÓD PRODUKTU: APF-25A-150MS Hlavní vlastnosti přepínače: - zařízení je založeno na mikrokontroléru, - doba přepínání: 150 ms, - s prioritní fází, - detekuje menší nebo vyšší napětí než předpokládané, - má LED signalizaci, - montáž na DIN lištu TECHNICKÉ ÚDAJE: - Konektory: N, L1, L2, L3 - Jmenovité napětí: AC 3*230V (N-L1/L2/L3) - Rozsah provozního napětí: 50 – 400 V - Jmenovitá frekvence: 50/60 Hz - Doba spuštění: (Tón) 1 s - L1, L2, L3 maximální napětí: 280 V - L1, L2, L3 min. napětí: 190 V - Prioritní fáze: L1 - Doba přepnutí: 150 ms - Zpětná hystereze: 10 V - Přesnost napětí: < 1% - Maximální fázové napětí: 400 V - Okamžitá odolnost: 450 V - Maximální proud (AC-1): 25 A (160 A/20 ms) - Stupeň rušení: 3 - Elektrická odolnost: 10 (až do potu) 5) - Mechanická pevnost: 10 (až do potu) 6) - Výška např.: 2000 m - Rozsah teplot práce: -25 °C ? +50°C - Vlhkost: 0,5 mm? ? 1 mm? - Utahovací síla: 0,5 Nm POPIS: - Vstupní konektory - indikátor L1 - indikátor L2 - indikátor L3 - Chyba - Výstupní konektory Charakteristika činnosti: - Po připojení napájení začne LED dioda FAULT blikat, zařízení analyzuje parametry sítě a po 1 s zpoždění se přepne na odpovídající fázový výstup. - Příslušná fáze je směrována na výstup zařízení. Správná LED dioda signalizuje, že je tato fáze zapnutá na výstupu zařízení. Fáze L1 je prioritní fází, což znamená že pokud jsou její parametry správné, bude tato fáze přepnuta na výstup. V případě poklesu napětí ve fázi L1 pod 190 V, úplného nedostatku napětí nebo zvýšení nad 280 V (LED dioda L1 se vypne) a zařízení přepne fázi L2 na výstup (pokud jsou její parametry správné). Pokud jsou parametry ve fázi L1 a L2 nesprávné, fáze L3 se zapne na výstup. Pokud se správné napětí při napájení vrátí ve fázi L1 (napětí od 190 do 280 V), zařízení tuto fázi zapne na výstup. - V případě současného nedostatku správného napětí ve všech 3 fázích (L1, L2, L3) se rozsvítí LED dioda FAULT. - Maximální zatížení by nemělo překročit 25 A (AC-1, 250 V). Rozměry a schéma připojení zařízení: Bezpečnost: - Zařízení může namontovat pouze oprávněná osoba. - Před připojením je nutné vypnout napájení. Nesmíte se dotýkat svorek, když je zařízení připojeno a je pod napětím. - Je třeba dbát na správné připojení svorek podle schématu připojení. - Zařízení by nemělo být montováno na místech vystavených korozivním plynům, slunečnímu záření a atmosférickému odpadu. - Zařízení nečistěte za mokra.
