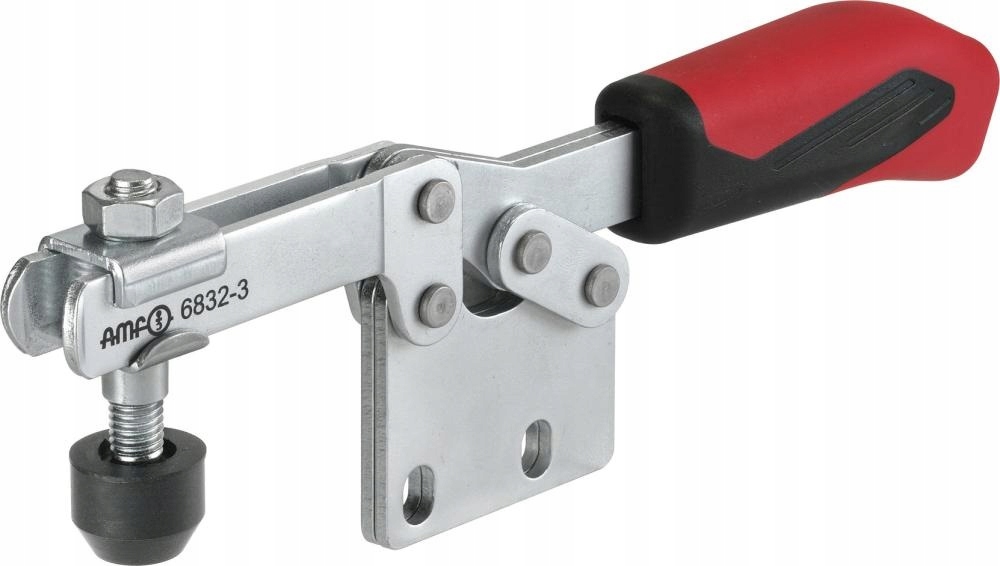

Rychloupínací přítlak horizontální 6832 velikost 4 Amf

Popis produktu

Rychloupínací přítlak, horizontální 6832, velikost 4 AMF Horizontální rychloupínací přítlak s vertikální patkou Provedení: rychloupínací přítlak, svislý, s otevřeným přítlačným ramenem a vodorovnou nohou. Pozinkovaný a pasivovaný. Nýty z z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech, ale vzhledem k prostorovým omezením se to netýká velikostí 0 a 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Použití: pro upevnění na středové části a pro svařované konstrukce. Dodání: kompletní s tepelně vylepšenou, pozinkovanou přítlačnou šroubovou vložkou. Technické údaje - Velikost: 4 - F1: 2 kN - F2: 3 kN - Přítlačný šroub: M8 x 65 - Hmotnost: 700 g - A: 10 - B: 113 - C: 41 - D: 8,5 - D1: 8,5 - E: 63 - F: 27 - H: 66,5 - H1: 97 - H2: 115 - HW min.: 17,5 - HW max.: 46 - A: 20 - K: 8 - L: 20,5 - L1: 287 - N: 34 - P: 57 - alfa: 90° - Označení: W341 Logistické údaje - Hmotnost: 0.73 kg - Délka: 220.0 mm - Šířka: 160.0 mm - Výška: 30.0 mm - Objem: 1.056 dm3 - Číslo výrobku Dodavatelé: 8239400040 - Rozsah dodávky: 1 kus Č.: 72H_DRS_A1-93245 EAN: 4020772093242
