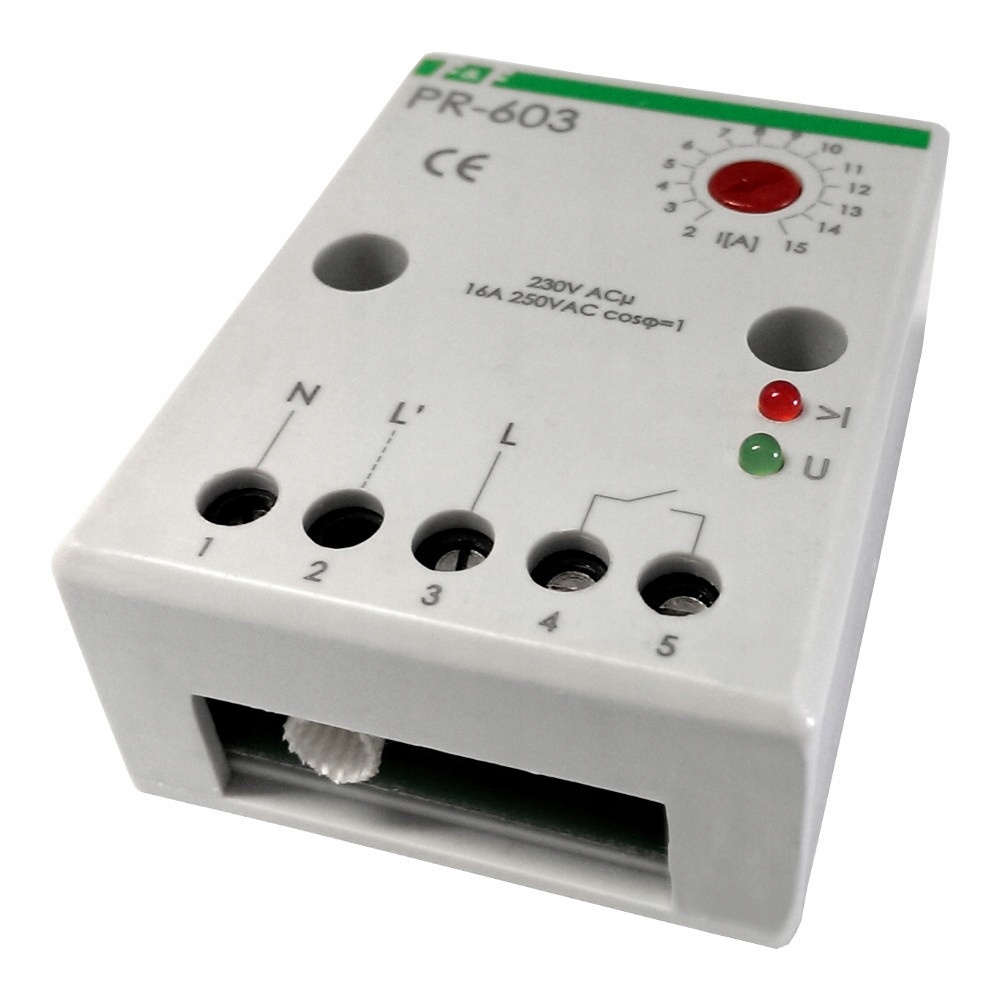

Prioritní relé PR-603 F&f

Popis produktu

Prioritní relé PR-603 F&F - Kód: PR-603 - Č.: 5908312595946 - Výrobce: F&F Natabulková montáž Určení: Prioritní relé používáme mimo jiné tehdy, když jsou do proudového obvodu připojeny minimálně dva vysoce výkonné přijímače, které mohou pracovat nezávisle a jejich současný provoz by způsobil fungování proudových ochran. Akce: Potenciometrem se nastavuje hodnota odběru proudu v prioritním obvodu, nad kterou relé odpojuje neprioritní obvod. Pokles odběru proudu v prioritním obvodu pod nastavenou prahovou hodnotu způsobí automatické zapnutí neprioritního obvodu. V případě, že je již připojeno zařízení. Prioritní relé znemožní zapnutí odb. bez priority. Prioritní proud přijímače může být větší než 15 A. Je omezen pouze průřezem proudového vodiče přijímače (odděleného od měřicího systému) provlečeného průchozím kanálem relé. Technické údaje: - napájení 230 V AC - proud neprioritních přijímačů < 16A nebo vyšší s použitím stykače - proud prioritních přijímačů omezen průřezem provlékacího vodiče (max. Ø = 4 mm) - separovaný kontakt 1Z - Přepínací proud – regulovatelný 2÷15A - hystereze návratu 10% - zpoždění přepnutí 0,1 sekund - zpoždění návratu 0,1 sekund - příkon 0,4 W - pracovní teplota -25÷50°C - rozměry 50×67×26 mm - přípojka šroubové svorky 2,5 mm² - montáž dvou šroubů do země - průchozí kanál: - izolace ze skleněného hedvábí impregnovaného kobylkou - odolnost izolace 108Ω - průrazné napětí izolace 4,3 kV - max. pracovní teplota 180 °C, třída H
