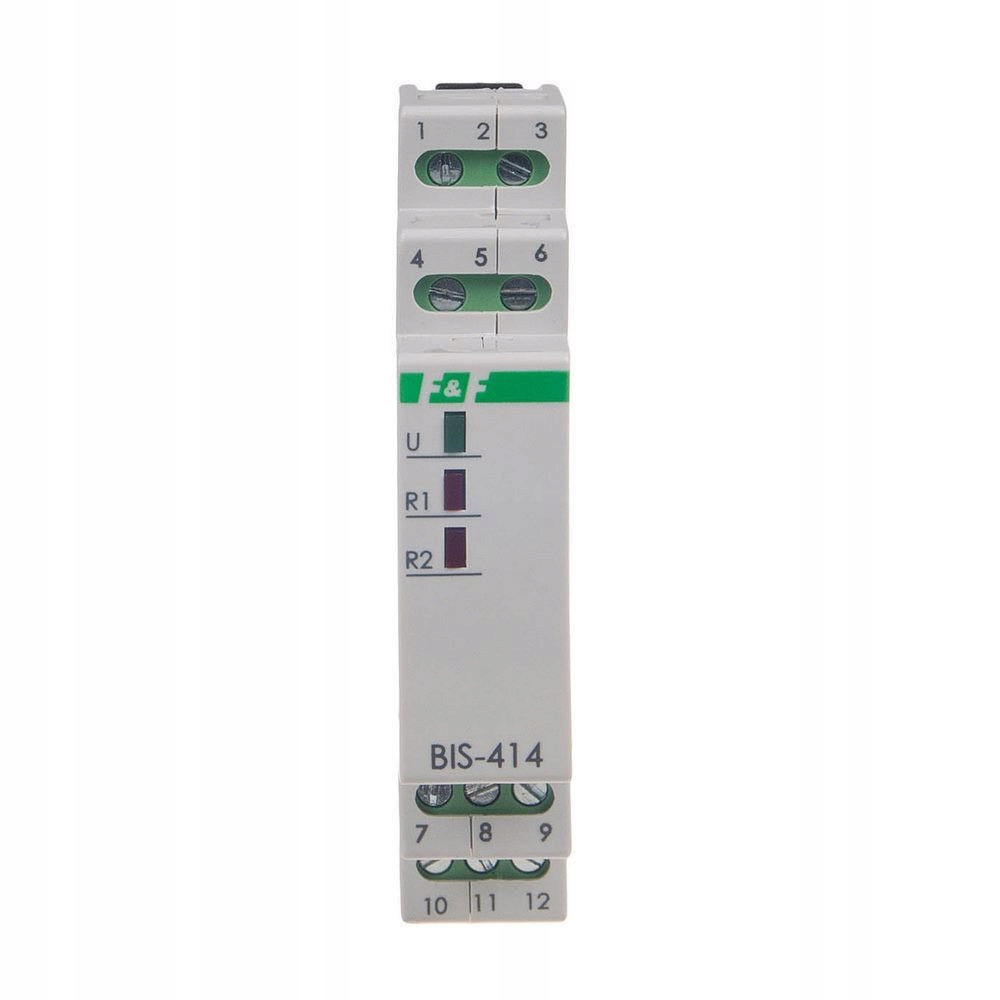

Bistabilní relé BIS-414 Led sekvenční 230V

Popis produktu

Bistabilní relé BIS-414 LED sekvenční 230V Verze relé „i“ je přizpůsobena pro spolupráci s přijímači s velkým startovacím proudem, jako jsou: LED zářivky, zářivky ESL, elektronické transformátory, výbojky apod. Určení: Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-414 230V může spolupracovat s podsvícenými vypínači. BIS-414 24V nemůže spolupracovat s podsvícenými vypínači. Akce: Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu. Přepnutí relé do dalšího stavu cyklu nastává po dalším impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. IMPULSNÍ STAV ČINNOSTI - Přiložená je pouze sekce R1 - Přiložená je pouze sekce R2 - Přiložená sekce R1 a R2 - Vypnutá sekce R1 a R2 Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí. POZOR! BIS-414i 230V může spolupracovat s podsvícenými tlačítky. POZOR! BIS-414i 24V nemůže spolupracovat s podsvícenými tlačítky. Technické údaje - napájení - BIS-414i 230V 100÷265V AC - BIS-414i 24V 9÷30V AC/DC - kontakt - BIS-414i 230V oddělený 2× 1NO - BIS-414i 24V oddělený 2× 1NO - zatěžovací proud (AC-1) 2×16A - proud ovládacího impulsu N < 5 mA - zpoždění provozu 0,1÷0,2 s - LED signalizace napájení zelená - signalizace provozu 2×LED červená - spotřeba energie - pohotovostní režim 0,15 W - stav zapnutí 0,9 W - pracovní teplota -25÷50°C - přípojka šroubové svorky 2,5 mm² - rozměry 1 modul (18 mm) - montáž na lištu TH-35 mm - stupeň krytí IP20
