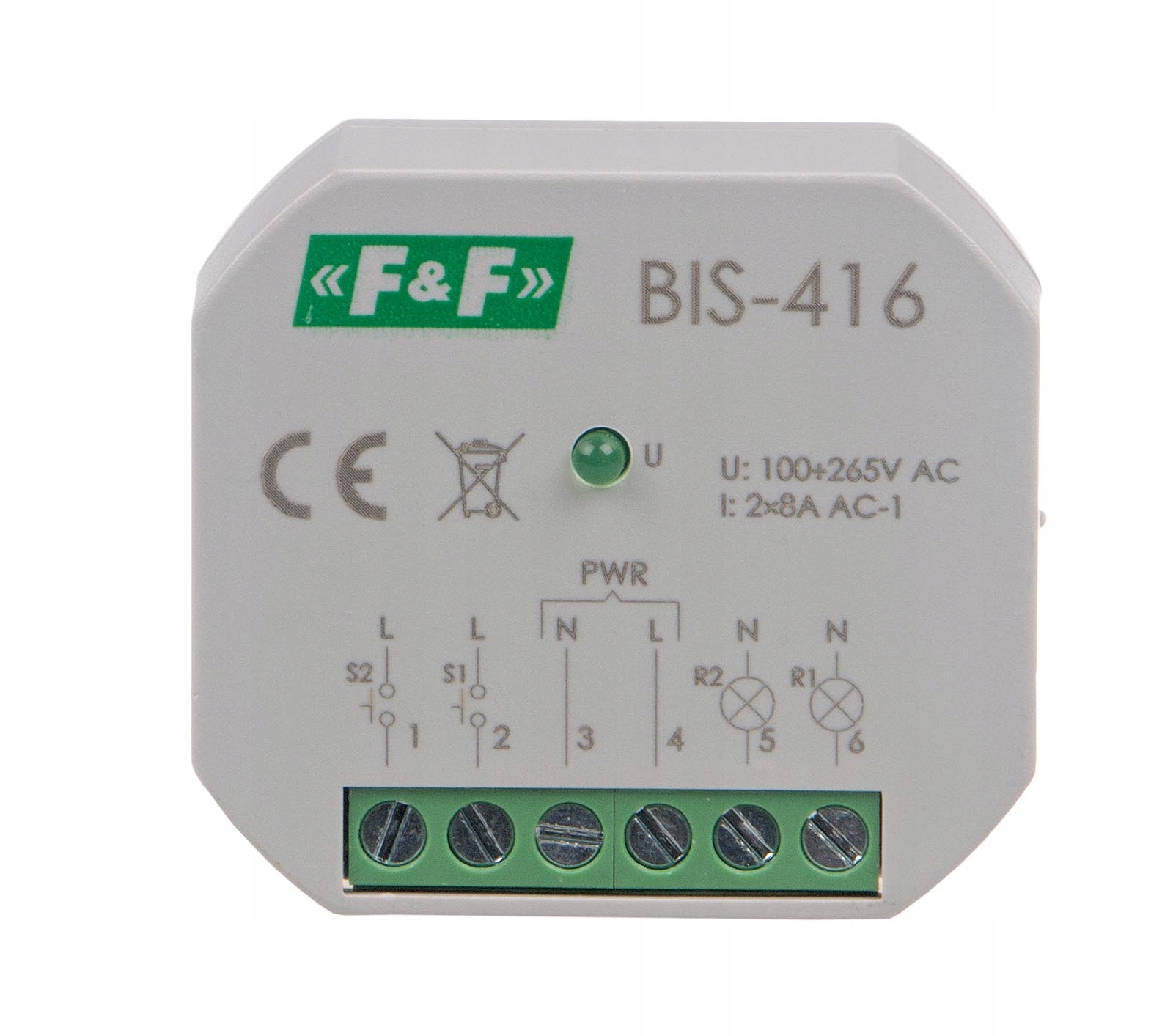

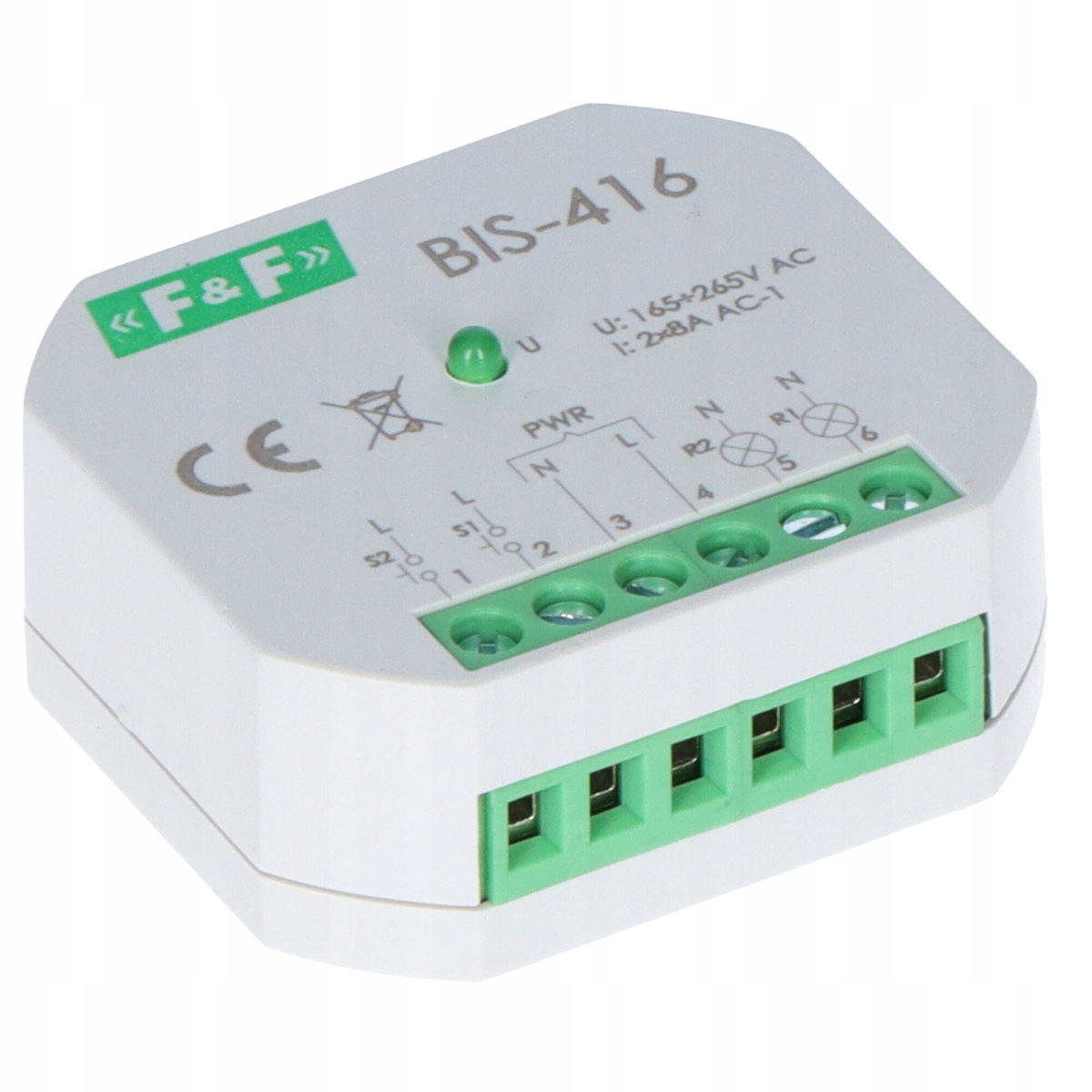

Bistabilní relé BIS-416 zapnuto-vypnuto

Popis produktu

Bistabilní relé BIS-416 zapnuto-vypnuto Určení Elektronický bistabilní impulsní relé umožňuje zapnutí nebo vypnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených, dočasných (zvonkových) ovládacích spínačů. Relé má dva nezávisle ovládané kanály. Akce Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Po dalším impulsu dojde k vypnutí přijímače. Relé má dva nezávisle ovládané kanály. Ovládání probíhá pomocí dvou samostatných signálních vstupů. Impuls na vstupu S1 ovládá výstup R1. Podobně funguje dvojice vstupů S2 a výstupů R2. Relé nemá „paměť“ kontaktní polohy, tj. V případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí. POZOR! BIS-416 může spolupracovat s podsvícenými tlačítky. Technické údaje - napájení 100÷265 V AC - kontakt / zatěžovací proud AC-1 2×1NO / 2×[< 8A] - proud ovládacího impulsu L < 5 mA - zpoždění provozu 0,1÷0,2 s - LED signalizace napájení zelená - spotřeba energie - pohotovostní režim 0,15 W - stav zapnutí 0,6 W - pracovní teplota -25÷50°C - přípojka šroubové svorky 2,5 mm² - utahovací moment 0,4 Nm - rozměry Ø54 (□48×43 mm), h=20 mm - montáž do podomítkové krabice Ø60 - stupeň krytí IP20
