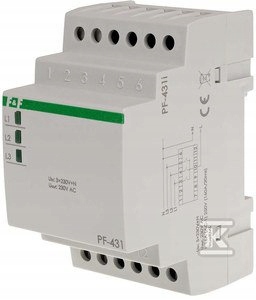

Přepínač fází PF-431i

Popis produktu

Přepínač fází PF-431i Popis produktu: Přímé připojení 16 A. S prioritní fází. Maximální zatížení 16 A (160 A/20 ms). Automatický přepínač fází PF-431i True RMS slouží k zachování kontinuity napájení jednofázového přijímače. V případě výpadku napájecí fáze nebo překročení správných hodnot napětí bude na výstup nasměrována jiná fáze se správnými parametry. Akce: Na vstup spínače je přivedeno třífázové napětí. Na výstup spínače je směrováno napětí z jedné z fází. Elektronický systém spínače kontroluje hodnoty napětí RMS přivedených fází tak, aby výstupní napětí nebylo menší než 190 V nebo větší než 280 V. Fáze s správnými parametry je směrována na výstup spínače. Osvětlení příslušné LED diody signalizuje zapnutí dané fáze na výstupu spínače. Fáze L1 je prioritní fází, tj. pokud její parametry budou správné, bude tato fáze vždy zapnuta na výstupu. V případě poklesu napětí ve fázi L1 pod 190 V, jeho zániku nebo nárůstu nad 280 V (zhasne zelená dioda L1) přepne elektronický systém na výstup fázi L2 (pokud budou její parametry správné). V případě současného nedostatku správného napětí ve fázích L1 a L2 (zhasínají zelené diody L1 a L2) bude na výstup připojena fáze L3. V případě návratu správného napájecího napětí ve fázi L1 (napětí z intervalu 190÷280 V) systém tuto fázi zapne na výstup. Systém po připojení napájecího napětí jednou bliká všemi LED diodami, což signalizuje výskyt napětí na zařízení (ale ne na výstupu). Poté zařízení analyzuje parametry sítě a přepne ji na výstup odpovídající z fází. Pokud je napájecí kabel N připojen na nesprávné místo, zařízení místo přepnutí jedné z fází na výstup signalizuje nesprávné připojení pomocí rozsvícení diod v pořadí L1, L2, L3 („procházející“ dioda). V takové situaci je nutné odpojit napájecí napětí od zařízení a správně připojit vstupní kabely. Pozor Dlouhodobý provoz s chybně připojeným neutrálním vodičem může způsobit nenapravitelné poškození ovladače. Zařízení také monitoruje napětí na výstupním kontaktu, což umožňuje detekovat „slepení“ kontaktů vnitřního relé. Pokud je taková situace zjištěna, budou cyklicky blikat všechny 3 diody. Pozor Zabezpečení funguje pouze v případě přepínání z fáze s nižší prioritou na fázi s vyšší prioritou (např. z L2 na L1). Nefunguje v případě přepínání na fázi s nižší prioritou (např. z L1 na L2). Technické údaje: - Napájecí napětí 3 × 400 V + N - Spolupráce s generátory NE - Maximální zatěžovací proud AC-1 16 A (160 A/20 ms) - Minimální hodnota napětí L1, L2, L3 190 V - Maximální hodnota napětí L1, L2, L3 280 V - Výkonný prvek relé - Výstupní napětí OUT 230 V AC - Chyba měření napětí ±1% - Doba přepínání 1,0÷1,5 s - Signalizace vstupního napětí 3 x LED - Hystereze návratu napájení 10 V - Šroubové svorky 4,0 mm² - Utahovací moment 0,5 Nm - Příkon ≤ 1 W - Pracovní teplota -25 ÷ 50 °C - Rozměry 3 modulů (52,5 mm) - Montáž na 35 mm lištu - Stupeň krytí IP20
