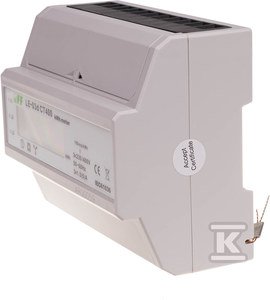

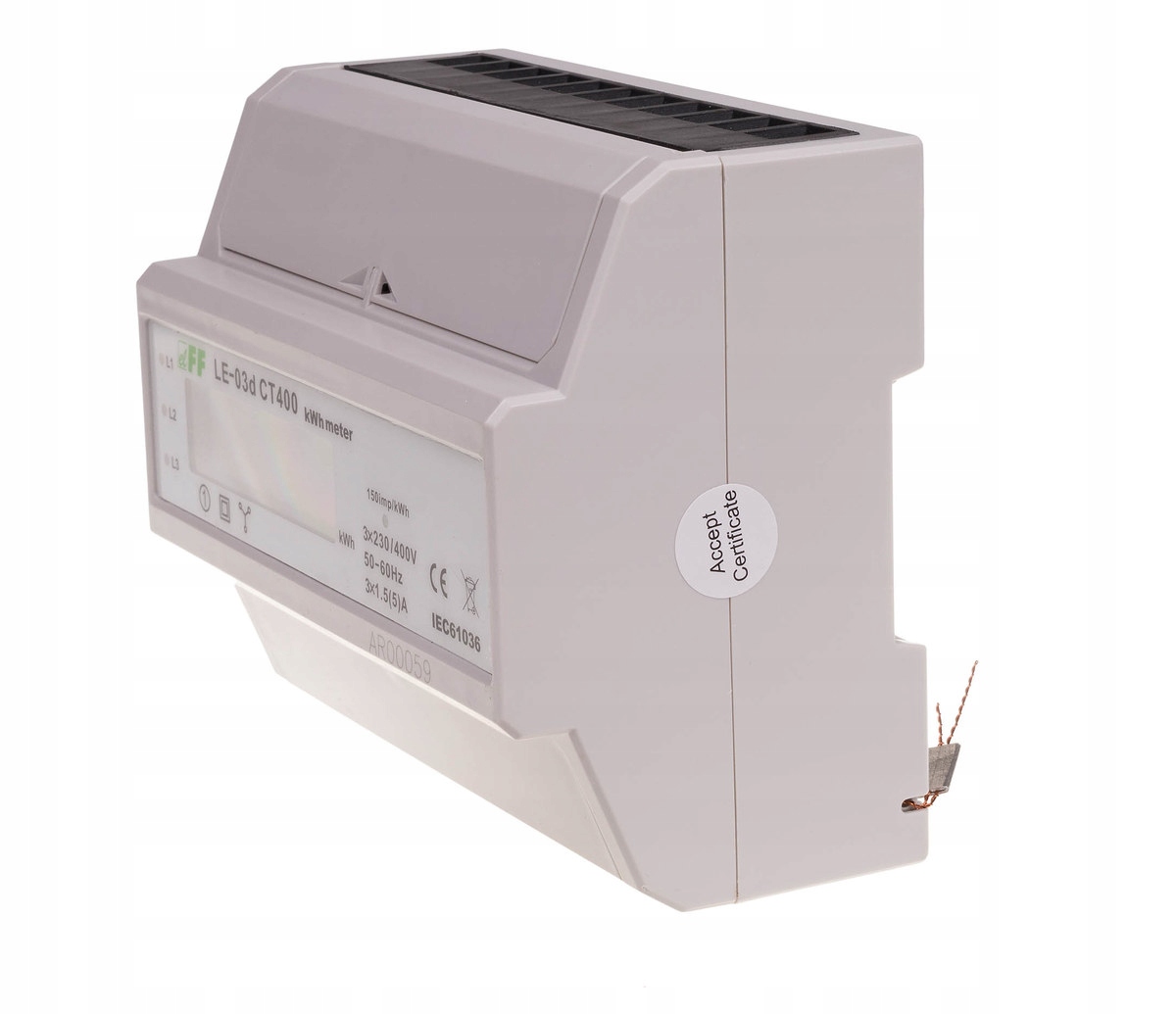

Elektroměr 3-fázový LE-03d CT-400

Popis produktu

Elektroměr 3-fázový LE-03d CT-400 Třífázový. Pro polopřímé měření. Proud 400 A. Určení: LE-03 CT jsou statické (elektronické) kalibrované elektroměry sloužící jako počítadla pro měření elektrické energie třífázového střídavého proudu v polopřímém systému. Měřiče jsou určeny pro spolupráci s proudovými transformátory s sekundárním proudem 5 A. Maximální měřený proud systému je určen hodnotou primárního proudu použitého proudového transformátoru. Při použití převodovek s vyhrazenými parametry ukazují měřiče skutečnou hodnotu elektrické energie odebrané systémem. Akce: Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (L1, L2, L3). Součet impulsů ze tří fází signalizovaných blikáním LED (300 imp/kWh) se přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej. Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla. Technické údaje: - typ převodovky 400/5A - referenční napětí 3×230V+N - základní proud 3×1,5A - maximální proud 3×5A - minimální proud 0,04 A - přesnost měření podle IEC61036 třída 1 - rozsah indikací počítadla 0÷9999999 kWh - konstantní počítadlo (3,33 Wh/imp) 300 imp/kWh - signalizace čtení 4×LED červená - impulsní výstup SO+ SO – otevřený kolektor - Připojovací napětí SO+ SO- < 30 V dc - Připojovací proud SO+ SO- < 27ma p - SO+ SO- (3,33Wh/imp) 300imp/kWh - doba impulsu SO+ SO- 90 měsíců - vlastní odběr počítadla < 10VA; < 2w p-li> - stupeň krytí IP20 - pracovní teplota -20÷50°C - šroubové svorky 25 mm² - rozměry 7 modulů (122 mm) - montáž na 35 mm lištu
