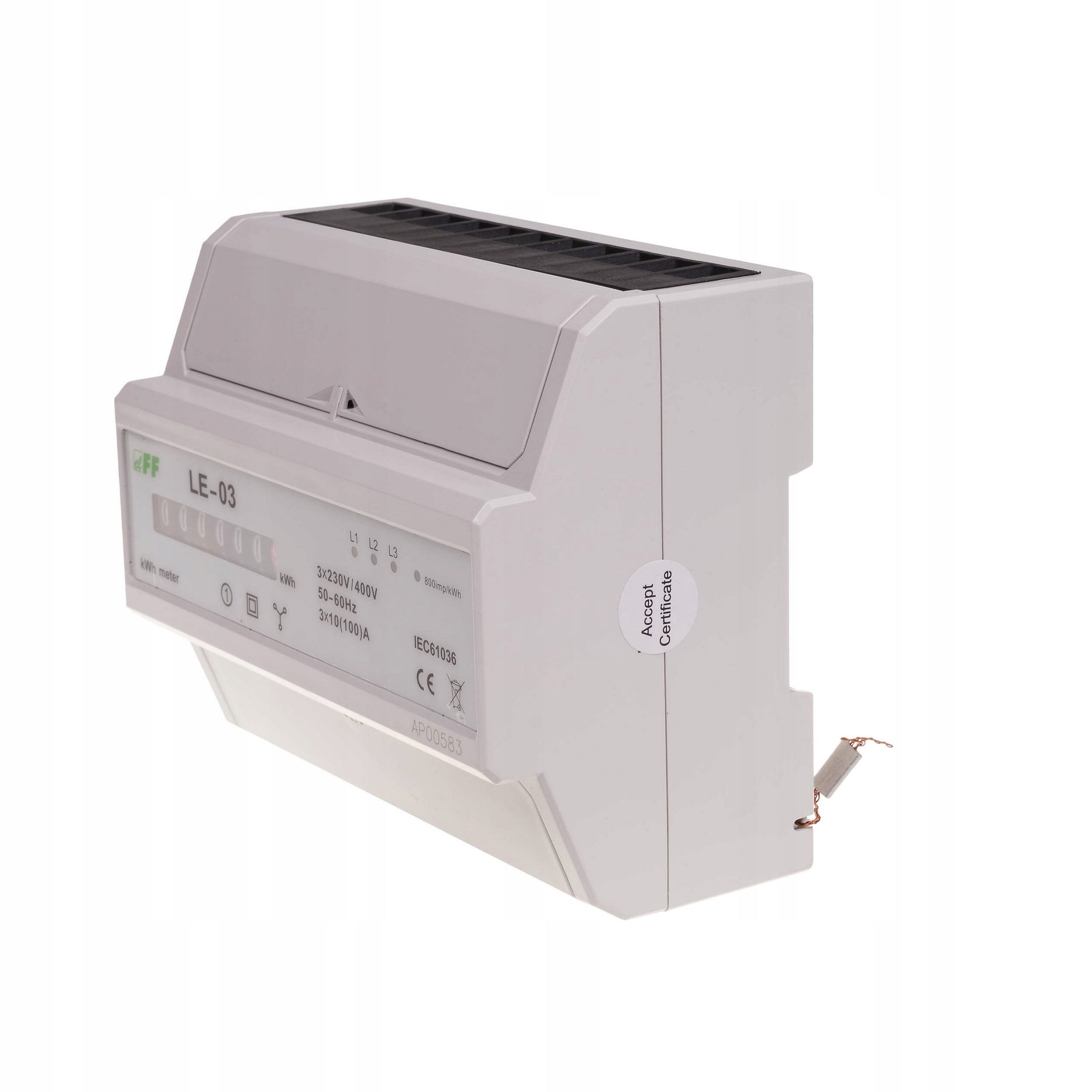

Elektroměr 3-fázový LE-03

Popis produktu

Elektroměr 3-fázový LE-03 Třífázový. Proud 100 A. Určení: LE-03 jsou statické (elektronické) kalibrované elektroměry sloužící jako podpočítače pro měření elektrické energie třífázového střídavého proudu v přímém systému. Akce: Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí v každé fázi generuje impulsy v množství úměrném odebírané elektrické energii v této fázi. Spotřeba energie ve fázi je signalizována blikáním příslušné LED diody (L1, L2, L3). Součet impulsů ze tří fází signalizovaných blikáním LED (800imp/kWh) se přepočítává na energii odebranou v celém třífázovém systému a její hodnota je indikována segmentovým LCD displej v LE-03d nebo mechanickým bubnovým počítadlem v LE-03. Počítadlo má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Počítadlo má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obcházení počítadla. Technické údaje: - referenční napětí 3×230V+N - základní proud 10A - maximální proud 100 A - minimální proud 0,04 A - přesnost měření podle IEC61036 třída 1 - rozsah indikací počítadla 0÷999999,9 kWh - konstantní počítadlo (1,25 Wh/imp) 800 imp/kWh - signalizace čtení 4×LED červená - impulsní výstup SO+ SO – otevřený kolektor - Připojovací napětí SO+ SO- < 30 V dc - Připojovací proud SO+ SO- < 27ma p - SO+ SO- (1,25Wh/imp) 800imp/kWh - doba impulsu SO+ SO- 90 měsíců - vlastní odběr počítadla < 10VA; < 2w p-li> - stupeň krytí IP20 - pracovní teplota LE-03 -20÷65°C ; LE-03d -20÷50°C - šroubové svorky 25 mm² - rozměry 7 modulů (122 mm) - montáž na 35 mm lištu
