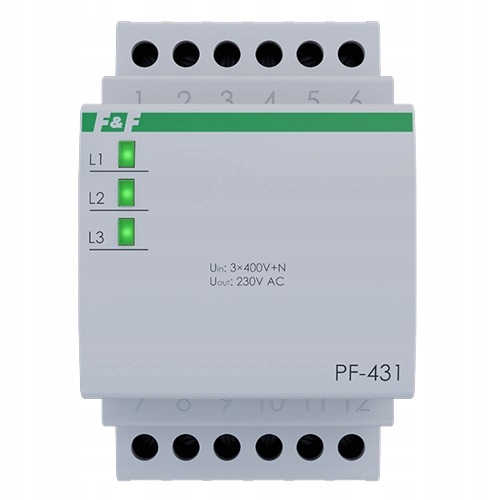

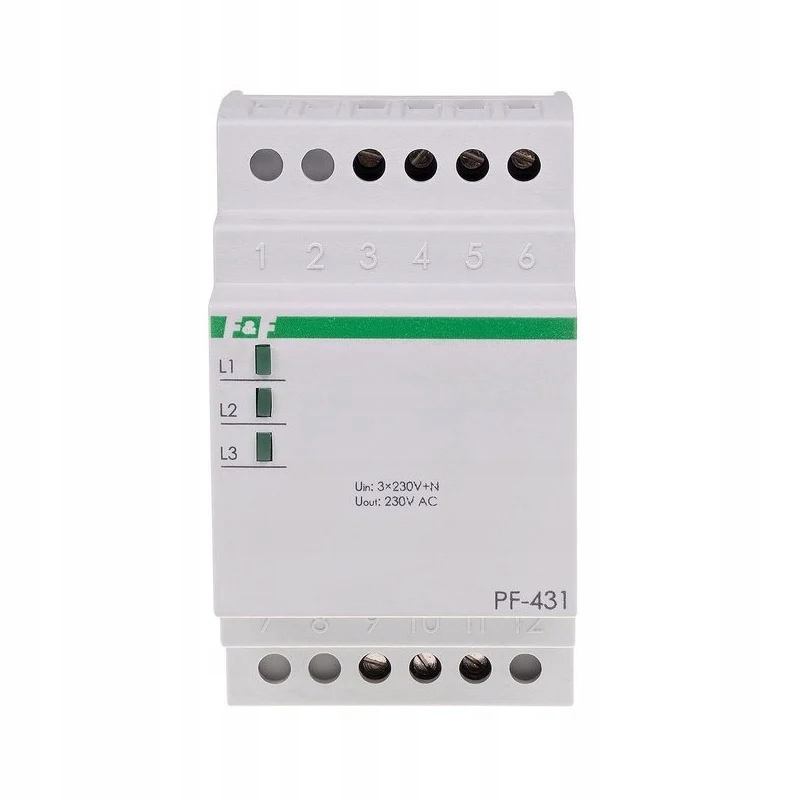

Automatický přepínač fází PF-431

Popis produktu

Automatický přepínač fází PF-431 PŘÍMÉ PŘIPOJENÍ 16A S PRIORITNÍ FÁZÍ. Určení: Automatický přepínač fází slouží k zachování kontinuity napájení jednofázového přijímače v případě výpadku napájecí fáze nebo podšálku jeho parametrů pod normou. Akce: Na vstup spínače je přivedeno třífázové napětí (3×230V+N). Na výstup spínače je směrováno jednofázové napětí (230 V AC), tj. fázové napětí jedné z fází. Elektronický systém spínače kontroluje hodnoty napětí přiváděných fází tak, aby výstupní napětí nebylo menší než 195 V. Fáze s správnými parametry je směrována na výstup spínače. Správné parametry vstupního napětí jednotlivých fází jsou signalizovány svícením diod. Fáze L1 je prioritní fází, tj. že pokud budou její parametry správné, bude tato fáze vždy zapnuta na výstupu. V případě poklesu napětí ve fázi L1 pod 190 V nebo jeho zániku (zhasne zelená dioda L1) přepne elektronický systém na výstup fázi L2 (pokud budou její parametry správné). V případě současného nedostatku správného napětí ve fázích L1 a L2 (zhasínají zelené diody L3 a L2) bude na výstup připojena fáze L3. V případě návratu správného napájecího napětí ve fázi L1 (nad 195 V) systém tuto fázi zapne na výstup. Technické údaje: - vstupní napětí 3×230V+N - výstupní napětí 230 V AC - zatěžovací proud < 16A - Přepínací práh pro L1 < 195 V - Přepínací práh pro L2 a L3 < 190 V - hystereze 5V - chyba měření napětí ±1% - doba přepnutí 0,5÷0,8 sekund - signalizace napětí vstupní 3×LED zelená - pracovní teplota -25÷50ºC - přípojka šroubové svorky 2,5 mm² - rozměry 3 modulů (52,5 mm) - montáž na 35 mm lištu
