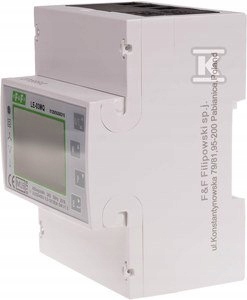

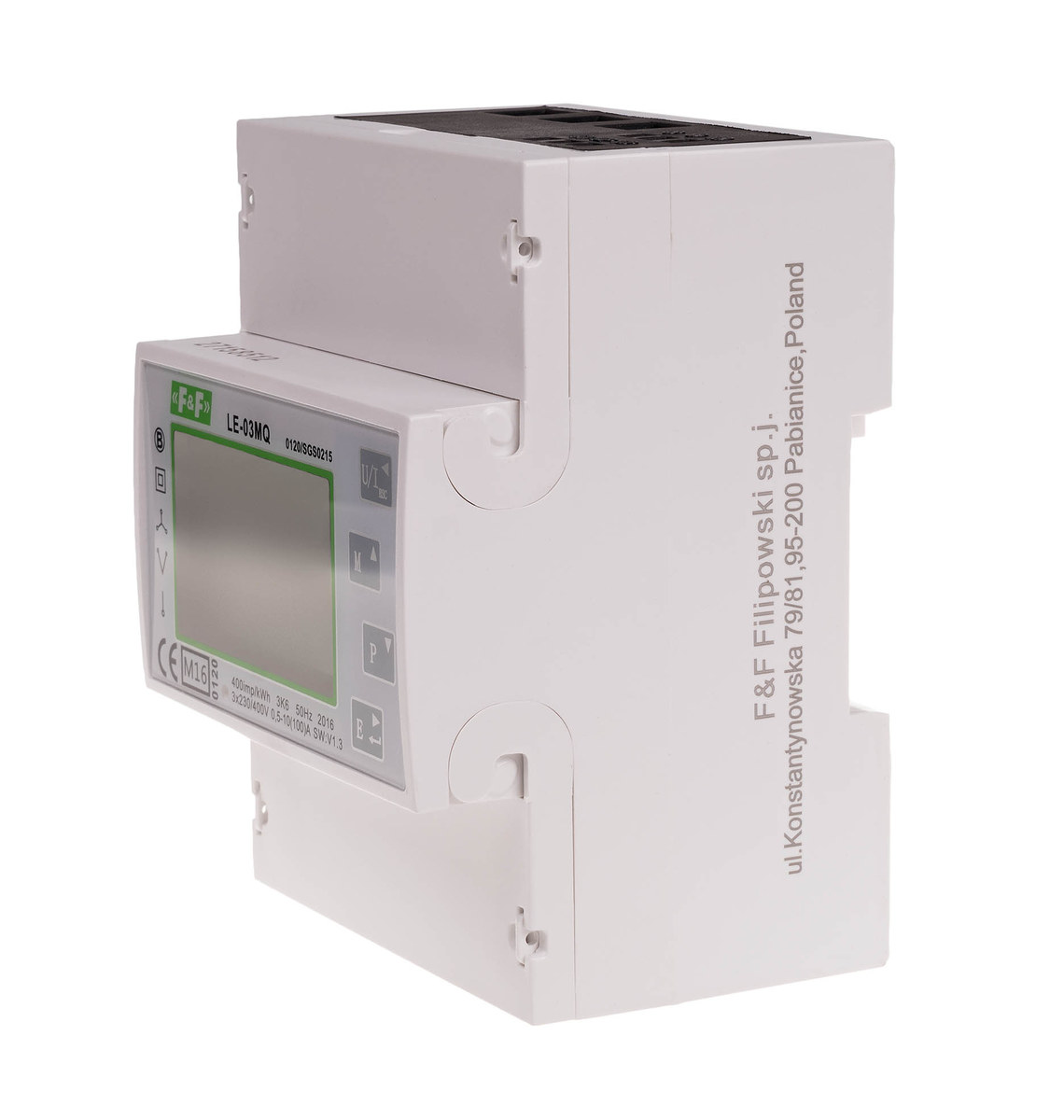

Elektroměr 3F LE-03MQ MID RS-485

Popis produktu

Elektroměr 3F LE-03MQ MID RS-485 - Kód: LE-03MQ - Č.: 5908312599128 - Výrobce: F&F Třífázový měřič spotřeby aktivní a pasivní energie s portem RS-485 a protokolem Modbus RTU. Určení LE-03MQ je statický (elektronický) kalibrovaný elektroměr s jednofázovým nebo třífázovým střídavým proudem v přímém systému. Slouží k indikaci a záznamu odebrané elektrické energie a parametrů napájecí sítě s možností dálkového čtení indikací prostřednictvím kabelové sítě standardu RS-485. Konfigurace počítadla probíhá prostřednictvím konfiguračního menu dostupného z čelního panelu a prostřednictvím komunikačního portu podle programových funkcí Modbus RTU. Vlastnosti - 3-fazowy - obousměrný (4-kvadrantový) - přímé měření 100 A - označení kWh/kvar (staženo/odevzdáno) - indikace parametrů sítě - kompatibilita s MID - protokol Modbus RTU - port RS-485 - impulsní výstup SO - podsvícený, multifunkční LCD displej - zabezpečení konfigurace počítadla heslem Měřené hodnoty - Aktivní energie odebraná/odevzdaná AE+/AE- [kWh] - Pasivní energie odebraná/odevzdaná RE+/RE- [kvarh] - Fázové napětí U1, U2, U3 [V] - Fázové proudy I1, I2, I3 [A] - Frekvence F [Hz] - Aktivní výkon P [W] - Pasivní výkon Q [var] - Zdánlivý výkon S [VA] - Koeficient výkonu cosϕ - Harmonické THD - Potřeba výkonu a elektřiny Technické údaje - referenční napětí 3×230/400V+N - základní proud* 0,5÷10A - maximální proud* 100 A - minimální proud* 0,04 A - měřené napětí - L-N 100÷289V AC - L-L 173÷500V AC - přesnost měření (podle IEC61036) třída 1 - přetížitelnost 30×lmax/10ms - izolace 4kV/1min.; 6kV/1μs - vlastní spotřeba počítadla < 10 VA; < 2 W - rozsah indikací počítadla 0÷99999,99 kWh - konstantní počítadlo kWh 0,01; 0,1; 10, 100 imp/kWh - konstantní počítadlo kvarh 0,01; 0,1; 10, 100 imp/kvar - signalizace čtení 2×LED - impulsní výstup kWh/kvarh, otevřený kolektor - Připojovací napětí kWh/kvarh < 30 V DC - Připojovací proud kWh/kvarh < 27 mA - doba impulsu kWh/kvarh 60, 100, 200 ms - port RS-485 - komunikační protokol Modbus RTU - pracovní teplota -20÷55°C - šroubové svorky 25 mm² - rozměry 2 modulů (35 mm) - montáž na lištu TH-35 mm - stupeň krytí IP51 *) Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule. Pokud je proud procházející počítadlem větší než základní, má chyba měření záporný znak, což funguje ve prospěch plátce za elektřinu. Pokud je však proud protékající počítadlem menší než základní, pak procentuální chyba měření má kladný znak, což je v neprospěch plátce elektrické energie. Výše uvedená tvrzení vyplývají z metrologické charakteristiky (procentuální chyba měření ve funkci proudu), která je součástí návodu k obsluze elektroměru. Je zřejmé, že měřič měří správně elektrickou energii s přesností třídy měřiče v celém rozsahu měření. Maximální proud je maximální proud, kterým můžeme neustále zatěžovat elektroměr. Minimální proud – nejnižší hodnota zatížení, kterou počítadlo detekuje a zaznamenává. Označení na zařízení: 5(100)A – poloha 1 (před závorkou): základní proud 5A; poloha 2 (v závorce): maximální proud 100 A.
