Jednofázový elektroměr WZE-1

Popis produktu

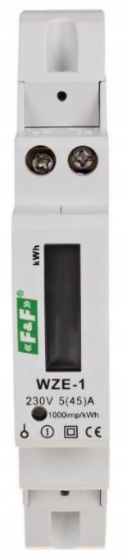

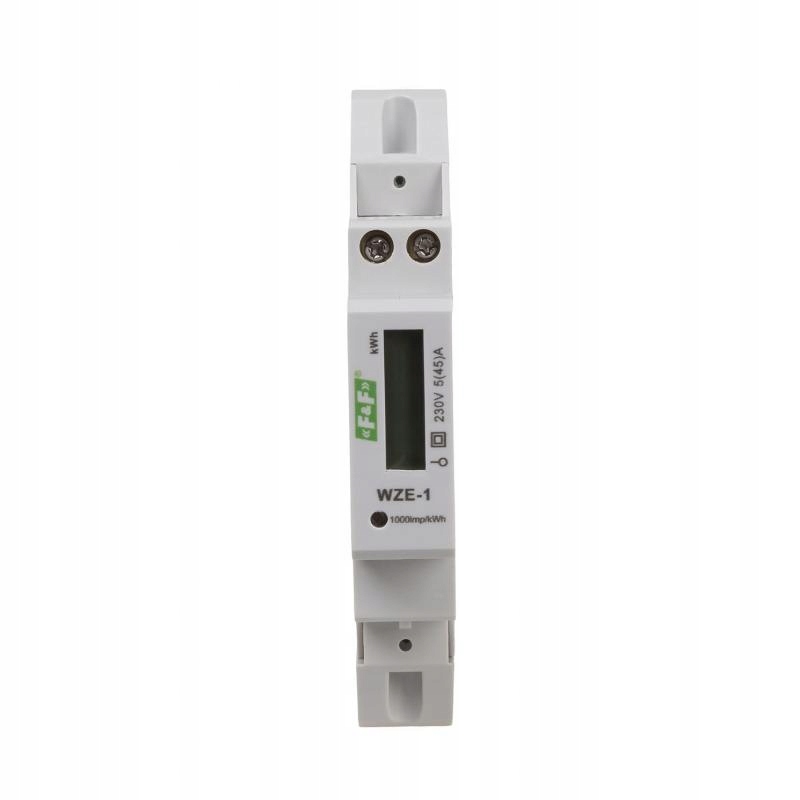

Jednofázový elektroměr WZE-1 Popis produktu: Jednofázový počítadlo spotřeby energie s LCD displejem. Proud 45 A. WZE-1 je statický (elektronický) kalibrovaný jednofázový elektroměr spotřebovávající elektrickou energii v přímém systému. Počítadlo má certifikát shody s MID. Akce: Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí generuje impulsy v množství úměrném odebírané elektrické energii. Spotřeba energie je signalizována LED blikáním. Počet impulsů se přepočítává na odebranou energii a její hodnota je indikována segmentovým LCD displej. Číslice za desetinnou čárkou označují setiny (.01 kWh = 10 Wh). Kompatibilita MID 2014/32/EU č. TCM 221/12-4971 EN 50470-1/3 Pozor! Vzorovaný měřič spotřeby energie WZE-1 má impulsní výstup SO+ – SO-. To umožňuje připojení dalšího pulzního snímacího zařízení (SO) generovaného pomocí indikátoru. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Indikátor má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obejít indikátor. Technické údaje: - Jednofázový typ - Shoda směrnice MID 2014/32/EU - Referenční napětí 230 V AC ±30% - Základní proud 0,25÷5 A - Maximální proud 45 A - Minimální měřený proud 0,02 A - Vlastní spotřeba měřiče 8 VA; 0,4 W - Rozsah indikací počítadla 0÷99999,99 kWh - Pevný měřič (1 Wh/imp) 1000 imp/kWh - LED signalizace čtení červená - Impulsní výstup SO+ SO – otevřený kolektor - Připojovací napětí SO+ SO- 12÷27 V DC - Připojovací proud SO+ SO – max. 27 mA - Doba impulsu SO+ SO – 90 ms - Třída přesnosti B - Délka kabelu SO+ SO – max. 20 m - Šroubové svorky 6,0 mm² - Pracovní teplota -20÷50°C - Rozměry 1 modulu (18 mm) - Montáž na 35 mm lištu - Stupeň krytí IP20
