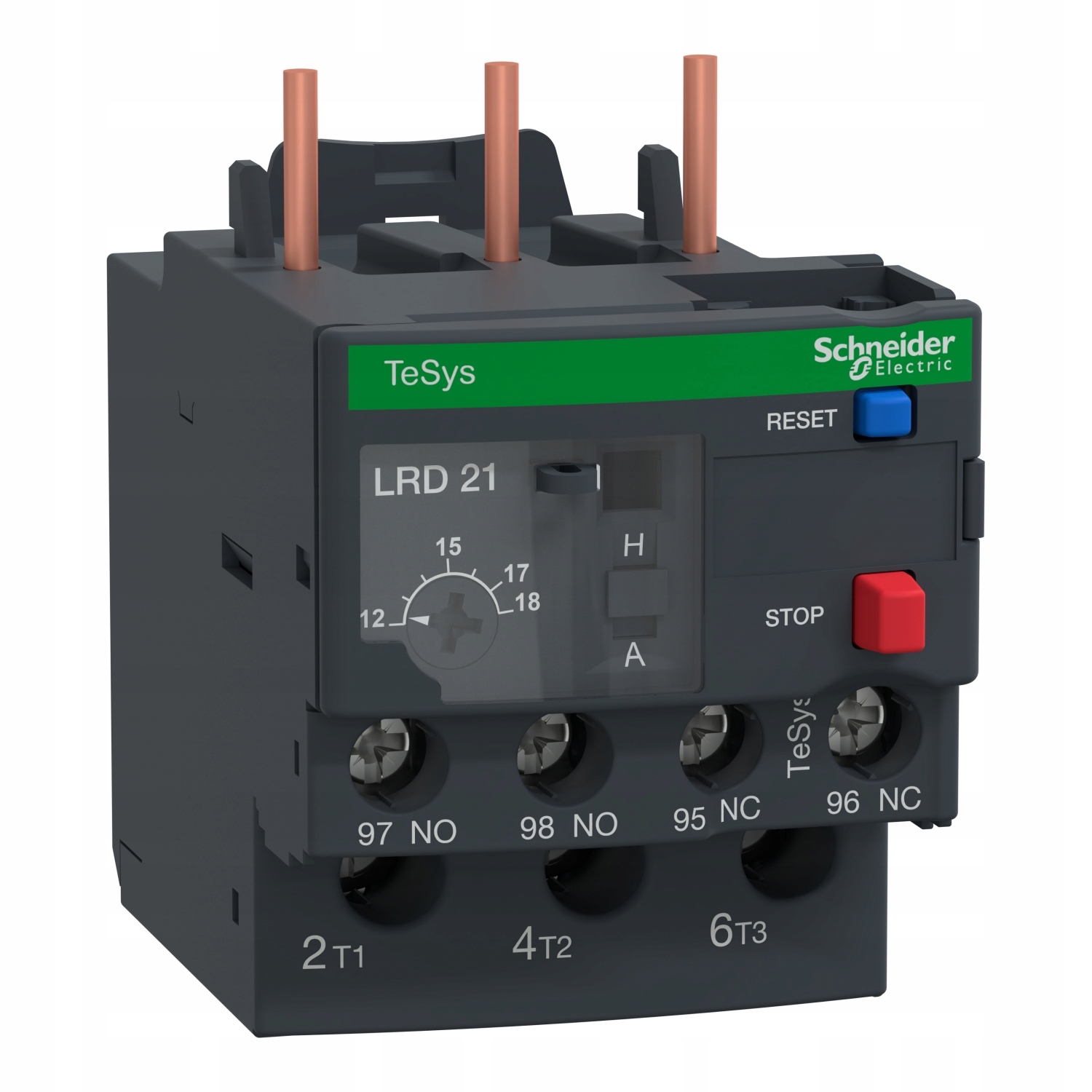

Relé přetížení 12-18A třída 10A, LRD21 Schneider Electric

Popis produktu

Relé přetížení 12-18A třída 10A, LRD21 Schneider Electric Relé patří do skupiny elektrických bezpečnostních zařízení. Dohlížejí na teplotu vinutí motoru nepřímo proudem proudícím v napájecích vodičích a nabízejí cennou ochranu před zničením způsobeným: uvíznutím motoru, přetížením, zánikem jedné z fází. Relé využívají vlastnost bimetalu ke změně formy a stavu při zahřátí. Když je dosaženo určité hodnoty teploty, je přepnut pomocný kontakt. Bimetal je zahříván rezistory, kterými proud motoru protéká. Rovnováha mezi přiváděným a odváděným teplem se stanoví v závislosti na intenzitě proudu při různých teplotách. Když je dosaženo provozní teploty, toto relé způsobí osvobození. Doba osvobození závisí na intenzitě proudu a předpětí relé. Pro všechny proudové koncentrace musí být menší než nebezpečí izolace motoru. Technické údaje: - Výrobce: Schneider Electric - Řada výrobce: Tesys - Rozsah nastavení proudu: 12 - 18 A - Maximální jmenovité provozní napětí Ue: 690 V - Způsob montáže: Přímá/nezávislá montáž - Typ připojení hlavních kontaktů: Šroubové připojení - Počet pomocných rozpínacích kontaktů: 1 - Počet pomocných svěrných kontaktů: 1 - Třída spouštění: TŘÍDA 10 A - Vstup vymazávacího signálu: Ne - Automatické vymazání: Ano - Tlačítko vymazání: Ano
