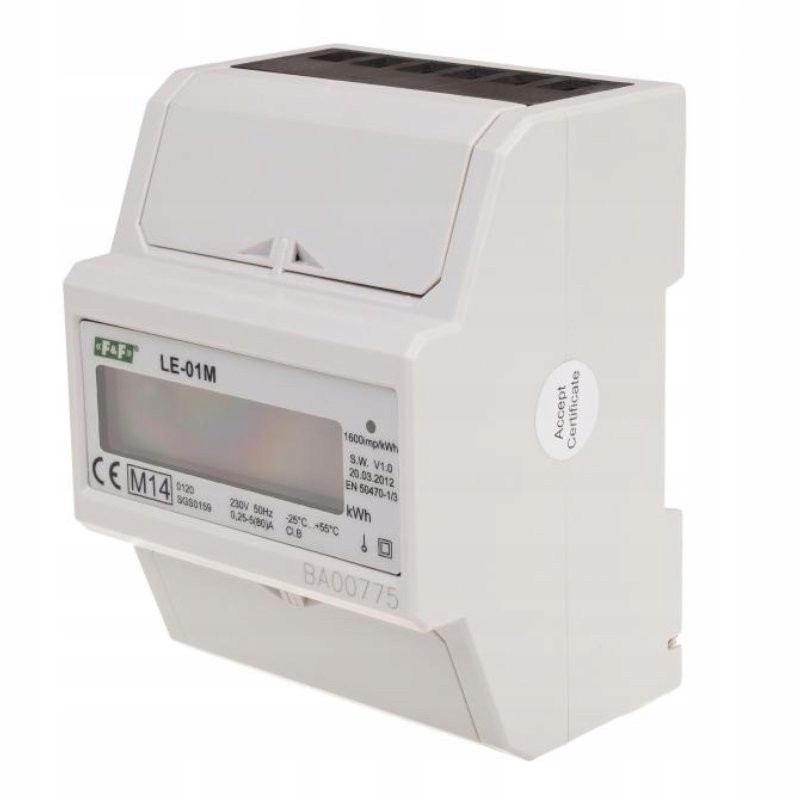

Jednofázový elektroměr LE-01M MID RS-485

Popis produktu

Jednofázový elektroměr LE-01M MID RS-485 Elektroměr. Jednofázový. Dálkové čtení. Jednofázový. RS-485 + Modbus RTU port. Určení LE-01M je statický (elektronický) kalibrovaný indikátor elektrické energie jednofázového střídavého proudu v přímém systému. Slouží k indikaci a záznamu odebrané elektrické energie s možností dálkového čtení indikací prostřednictvím kabelové sítě standardu RS-485. Akce Indikátor LE-01M pod vlivem proudícího proudu a aplikovaného napětí provádí přesné měření množství odebírané elektrické energie. Spotřeba energie je signalizována blikáním LED diody (1600 imp/kWh) a její hodnota je indikována LCD displej. Číslice za desetinnou čárkou označují setiny kWh (0.01 kWh = 10 Wh). Komunikace s indikátorem pracujícím jako zařízení typu SLAVE probíhá podle standardu Modbus RTU přes sériový port RS-485. Přečtené hodnoty registrů po přepočtu poskytují výsledek v kWh v souladu s údaji na displeji indikátoru. Každý z ukazatelů je identifikován prostřednictvím jedinečné adresy přidělované uživatelem. Pozor! Indikátor má impulsní výstup SO+ – SO-. To umožňuje připojení jiného sčítacího impulsního zařízení (SO) generovaného impulsy pomocí počítadla. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Indikátor má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obejít počítadlo. Technické údaje - referenční napětí 230 V AC ±30% - základní proud* 10A - maximální proud* 100 A - minimální proud* 0,04 A - třída přesnosti B - shoda Směrnice 2004/22/ES - vlastní spotřeba počítadla < 10 VA; < 2 W - rozsah indikací počítadla 0÷99999,99 kWh - konstantní počítadlo (0,625 Wh/imp) 1600 imp/kWh - LED signalizace čtení červená - impulsní výstup SO+ SO – otevřený kolektor - Připojovací napětí SO+ SO- < 27 V DC - proud připojení SO+ SO- < 27 mA - SO+ SO- (0,625Wh/imp) 1600imp/kWh - doba impulsu SO+ SO- 34÷80 ms - port RS-485 - komunikační protokol MODBUS RTU - pracovní teplota -20÷55°C - šroubové svorky 25 mm² - rozměry 4,5 modulu (75 mm) - montáž na lištu TH-35 mm - stupeň krytí IP20 *) Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule. Pokud je proud procházející počítadlem větší než základní, má chyba měření záporný znak, což funguje ve prospěch plátce za elektřinu. Pokud je však proud protékající počítadlem menší než základní, pak procentuální chyba měření má kladný znak, což je v neprospěch plátce elektrické energie. Výše uvedená tvrzení vyplývají z metrologické charakteristiky (procentuální chyba měření ve funkci proudu), která je součástí návodu k obsluze elektroměru. Je zřejmé, že měřič měří správně elektrickou energii s přesností třídy měřiče v celém rozsahu měření. Maximální proud je maximální proud, kterým můžeme neustále zatěžovat elektroměr. Minimální proud – nejnižší hodnota zatížení, kterou počítadlo detekuje a zaznamenává. Označení na zařízení: 10(100)A – poloha 1 (před závorkou): základní proud 10A; poloha 2 (v závorce): maximální proud 100 A.
