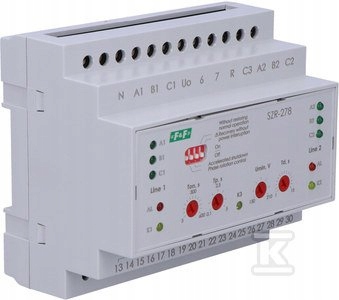

SZR-278 Rezervní regulátor

Popis produktu

Ovladač rezervy SZR-278 2 kontrolované linky. Řídicí jednotka automatického zapínání rezervy je určena ke kontrole parametrů a správnosti provozu napájecích vedení a automatickému přepínání zdrojů napájení objektu v případě poklesu parametrů aktuálně připojeného napájecího vedení nebo úplného výpadku napětí v tomto vedení. FUNKCE OVLADAČE - kontrola přítomnosti fází; - kontrola pořadí fází; - kontrola fázové asymetrie; - monitorování minimálního a maximálního fázového napětí; - ovládání stykačů nebo konektorů s motorovým pohonem; - kontrola stavu stykačů; - monitorování provozu nadproudových jističů; - ochrana přijímačů před napětím vyšším než 400 V; - programový a elektrický zámek proti současnému zapnutí stykačů; - oddělené signalizační a poplachové výstupy; - schopnost pracovat z externího zdroje energie; - práce v rozsahu napětí od 24 do 450 V; - použití v 1fázových obvodech; - automatické zapnutí záložního napájení podle zadaného algoritmu; - nastavení doby provozu systému zapnutí zálohy po vypnutí a obnovení hlavního napájení; - ruční kontrola prováděcích zařízení; - indikace přítomnosti a správnosti vstupního napětí; - indikátory stavu ("zapnuto", "vypnuto", "nepovinné") prováděcích zařízení; - programový zámek proti současnému zapnutí stykačů; Technické údaje: - Řízené linky 3 x 400 V + N (čtyřvodičové) - Počet řízených linek 2 - Napájecí napětí 24÷264 V AC - Frekvence 45÷55 Hz - Maximální napětí 450 V AC - Doba vypnutí spodní 1÷15 s - Doba vypnutí horní 0,3 s - Doba přepnutí linky 0,1÷5 s - Doba startu generátoru 5÷100 s - Doba zhasnutí generátoru 20÷200 s - Doba vypnutí při výpadku napětí 0,1 s - Doba zapnutí hlavního vstupu po obnovení napětí 5÷600 s - Počet reléových výstupů 4 - Maximální zatěžovací proud 16 A - Maximální proud cívky stykače 2 A - Konfigurace kontaktů 4 × NO/NC - Spodní napěťový práh 150÷210 V AC - Horní napěťový práh 270 V AC - Připojení šroubové svorky 2,5 mm² - Utahovací moment 0,4 Nm - Příkon 4 VA - Provozní teplota -20÷40°C - Rozměry 6 modulů (105 mm) - Montáž na lištu 35 mm - Stupeň krytí IP20
