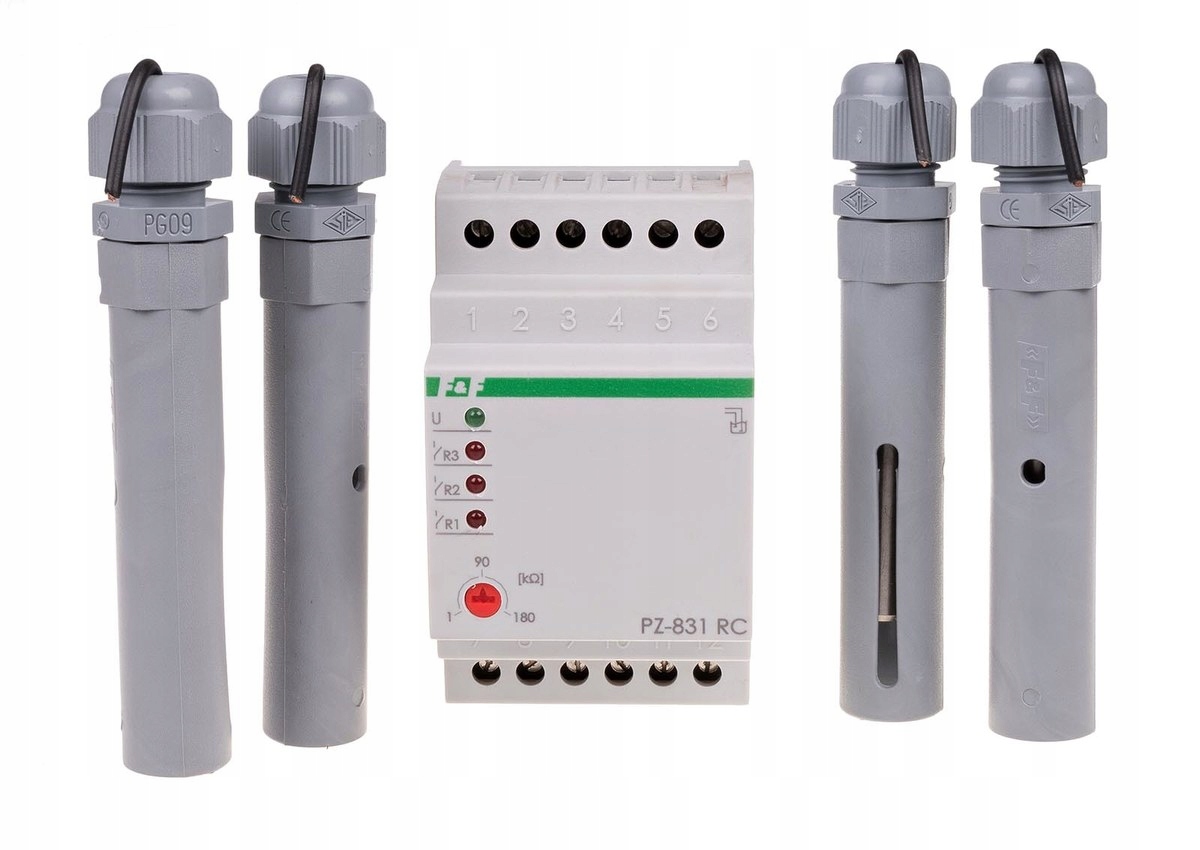

Relé pro kontrolu hladiny kapaliny PZ-831 Rc Ff

Popis produktu

Relé pro kontrolu hladiny kapaliny PZ-831 RC FF - Kód: PZ-831RC - Č.: 5908312592549 - Výrobce: F&F TŘI STÁTY. Určení: Relé PZ-831 slouží k detekci přítomnosti vodivých kapalin elektrického proudu na úrovních namontovaných zaplavovacích sond. Akce: V suchém stavu (rozevřené všechny sondy) jsou všechny kontakty relé otevřené. Zkrat kapalinou základní sondy COM a další hladinové sondy způsobí uzavření kontaktu relé přiřazeného k dané sondě, např. V okamžiku zaplavení sondy první úrovně R1 (zkrat základní sondy COM a sondy úrovně R1) se kontakt 11-12 uzavře. Podobně je tomu i u sond úrovně R2 a R3. Snížení hladiny kapaliny pod hladinovou sondu (rozevření sondy COM a hladinové sondy) způsobí otevření kontaktu přiřazeného k dané sondě. Způsob připojení sondy: Elektrodová sonda se připojuje kabelem o průměru žíly do 1 mm² a maximální délce 100 m. Svorky 3-4-5-6 jsou odděleny od sítě. Technické údaje: - napájení 230 V AC - Zatěžovací proud 3×[ - kontakt 3× oddělený 1Z - citlivost – nastavitelná pro PZ-829 RC 1÷180kΩ - LED signalizace napájení zelená - signalizace provozního stavu 3× LED červená - příkon 1,1 W - přípojka šroubové svorky 2,5 mm² - rozměry 3 modulů (52,5 mm) - montáž na 35 mm lištu sonda zaplavení: elektroda z kyselinovzdorné oceli + plastový kryt elektrody + ucpávka PG9 rozměry sondy Ø15, l = 9,5 cm napětí elektrod proud elektrod připojovací kabel np.DY 1 mm²
