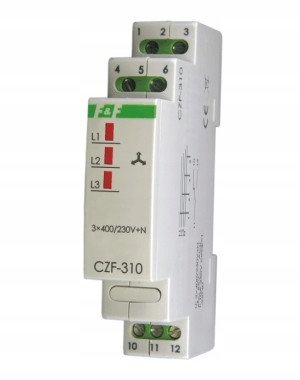

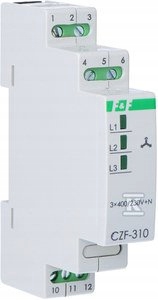

Reléový senzor fázového výpadku a asymetrie napětí F&f CZF-310, 10A, 1P

Popis produktu

CZF-310 Reléový senzor fázového výpadku a asymetrie napětí 10A 1P 4sek 55V Určení: Snímače výpadku fáze CZF-310 slouží k ochraně přijímačů napájených z třífázové sítě (např. motory) před poškozením způsobeným ztrátou fázového napětí nebo způsobeným asymetrií fázového napětí. Hodnota prahu provozu je nastavena z výroby a činí 40 až 80 V. Akce: Snímač CZF-310 bude fungovat, pokud v alespoň jedné fázi zmizí napětí nebo se objeví napěťová asymetrie mezi fázemi přesahující práh provozu relé CZF-310. K vypnutí dojde s čtyřsekundovým zpožděním, což zabrání znehybnění motoru při dočasném poklesu napětí. Opětovné zapnutí bude provedeno automaticky pomocí CZF-310, pokud napětí vzroste o 5 V nad provozní napětí. Systém nechrání před symetrickým poklesem napětí. Systém zodpovědný za zpoždění vypnutí a hysterezi napětí způsobuje, že senzor nereaguje na krátkodobé výkyvy napětí. Technické údaje: - Napájení: 3x400/230 V + N - Kontakt: oddělený 1P - Zatěžovací proud: < 10A - Kontrola napájení: Lampa 3x LED zelená - Rozsah měření napětí [V] až: 55 V - Jmenovité ovládací napětí Us pro AC 50 Hz [V] až: 400 - Napěťová hystereze: 5 V - Zpoždění vypnutí: 4 s - Spotřeba energie: 0,56 W - Pracovní teplota: -25÷40°C - Připojení: šroubové svorky 2,5 mm² - Rozměry: 1 modul (18 mm) - Montáž: na 35 mm lištu - Kontrola výpadku fáze: ANO - Kontrola fázové asymetrie: ANO - Počet přepínacích kontaktů: 1 - Počet rozpínacích kontaktů: 0 - Hloubka [mm]: 65 - Šířka [mm]: 18 - Výška [mm]: 90 - Typ elektrického připojení: Šroubové připojení
