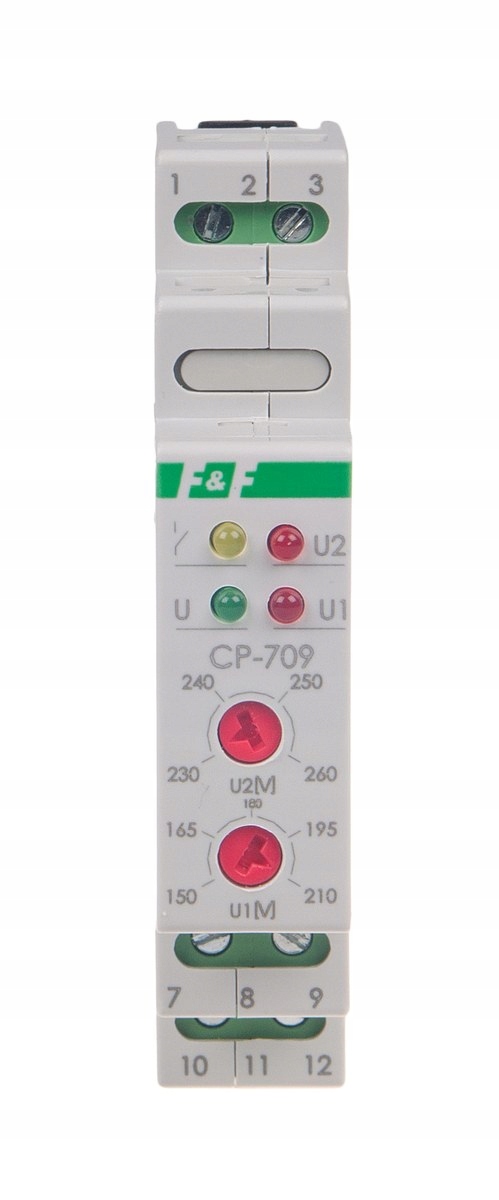

Napěťový relé CP-709 bez časového blokování

Popis produktu

Napěťový relé CP-709 bez časového blokování BEZ ČASOVÉHO BLOKOVÁNÍ. Určení: Napěťový relé CP-709 slouží k kontrole napětí jednofázové sítě a k ochraně jednofázového přijímače před účinky zvýšení nebo poklesu napětí mimo nastavené hodnoty. Akce: Potenciometry jsou nastaveny na spodní (U1) a horní (U2) práh napětí. Jedná se o tzv. napěťové okno, v jehož mezích mohou nastat změny napájecího napětí, které nezpůsobují činnost relé. Správné napětí přijímače je signalizováno zeleným LED světlem (položka kontaktu 7-10). Změna napájecího napětí nad nebo pod nastavenými prahovými hodnotami napětí způsobí spuštění relé (přepnutí kontaktu do polohy 7-12). Pokles napětí pod stanovenou hodnotu U1 je signalizován červenou LED diodou (U1). Zvýšení napětí nad stanovenou hodnotu U2 je signalizováno červeným LED světlem (U2). Zpětné přepnutí kontaktu relé proběhne automaticky po návratu správného napětí. Relé může být napájeno napětím až 450 V~. To umožňuje účinnou ochranu přijímače i při zvýšení napětí nad přípustné normy. Také v případě výměny polarity napájení to nezpůsobí zničení (-spálení-) relé. V důsledku nestabilního napětí v síti a častých změn napájecího napětí mimo stanovené prahy napěťového okna (minimálně 10krát během 1 minuty) se relé zablokuje na dobu 10 minut (kontakt zůstává v poloze 7-12). To zabraňuje příliš častému cyklickému zapínání a vypínání připojeného přijímače. Stav blokování je signalizován žlutým LED světlem. Technické údaje: - napájení 50÷450 V AC - zatěžovací proud < 16A - separovaný kontakt 1P - LED signalizace napájení: zelená - signalizace překročení napěťových prahů: 2×LED červená - LED signalizace blokování žlutá - Napěťový práh provozu: spodní U1 150÷210V; horní U2 230÷260V - hystereze návratového napětí: pro práh U1 5V; pro práh U2 5V - doba provozu: pro práh U1 1,5 sec; pro práh U2 0,1 sec - doba návratu: pro práh U1 1,5 sekund; pro práh U2 1,5 sekund - příkon 0,8 W - pracovní teplota -25÷50°C - přípojka šroubové svorky 2,5 mm² - rozměry 1 modul (18 mm) - montáž na 35 mm lištu
